Installation

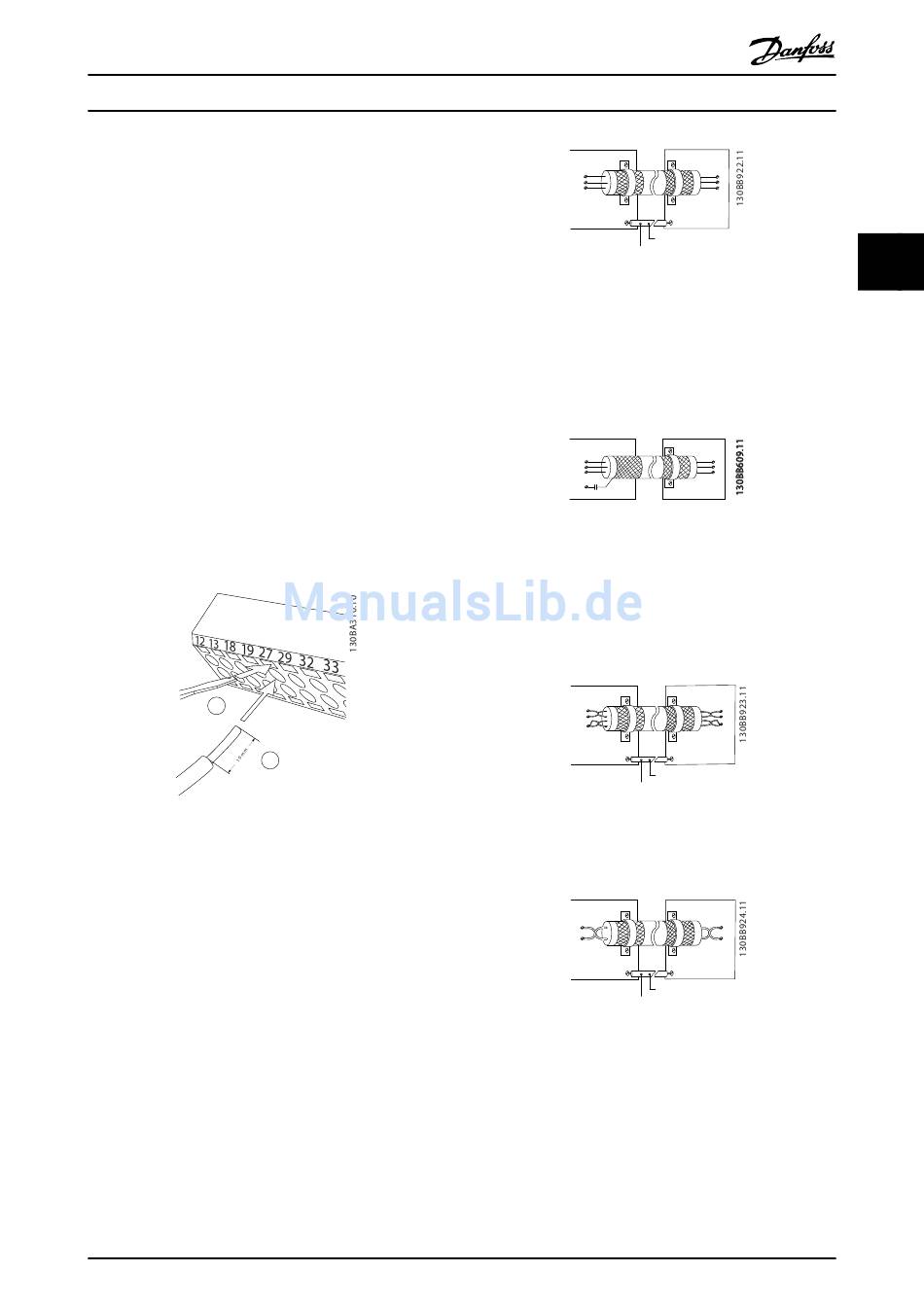

2.4.5.3 Verdrahtung der Steuerklemmen
Steuerklemmenanschlüsse können zur einfacheren Instal-
lationvom Frequenzumrichter abgezogen werden, wie in
Abbildung 2.11 dargestellt.
1.
Lösen Sie den Kontakt, indem Sie einen kleinen
Schraubendreher in den Schlitz über oder unter
dem Kontakt einführen, wie in Abbildung 2.13
dargestellt.
2.
Schieben Sie den abisolierten Steuerdraht in den
Kontakt ein.
3.
Entfernen Sie den Schraubendreher, um den
Steuerdraht im Kontakt zu befestigen.
4.
Stellen Sie sicher, dass der Kontakt fest
angebracht ist und nicht locker sitzt. Eine lockere
Steuerverdrahtung kann zu Gerätefehlern oder
nicht optimalem Betrieb führen.
Siehe 10.1 Leistungsabhängige technische Daten zu Größen
der Steuerklemmenverdrahtung.
Siehe 6 Beispiele für die Anwendungskonfiguration zu
typischen Verbindungen der Steuerverdrahtung.
1
Abbildung 2.13 Anschluss der Steuerverdrahtung
2.4.5.4 Verwendung abgeschirmter
Steuerkabel
Korrekte Abschirmung
Die bevorzugte Methode in den meisten Fällen ist die
Sicherung der Steuerung und der Kabel der seriellen
Kommunikation mit Abschirmungsklemmen an beiden
Enden für den bestmöglichen Hochfrequenzkabelkontakt.
Wenn das Massepotential zwischen Frequenzumrichter und
PLC abweicht, können elektrische Störungen des gesamten
Systems auftreten. Schaffen Sie Abhilfe durch das
Anbringen eine Ausgleichskabels neben dem Steuerkabel.
Mindestkabelquerschnitt: 16 mm
VLT
®
AutomationDrive
Produkthandbuch
2
2
.
®
MG33AK03 - VLT
ist eine eingetragene Marke von Danfoss
PLC
PE
PE
1
2
Abbildung 2.14
50/60-Hz-Erdschleife
Bei sehr langen Steuerkabeln können Erdschleifen
auftreten. Zur Eliminierung von Erdschleifen können Sie ein
Ende der Verbindung zwischen Abschirmung und Erdung
an einen 100-nF-Kondensator anschließen (Leitungen kurz
halten).
PLC
PE
100nF
Abbildung 2.15
Vermeidung von EMV-Störungen auf der seriellen
Kommunikation
Diese Klemme wird über die interne RC-Verbindung an die
Erdung angeschlossen. Verwenden Sie Twisted-Pair-Kabel
zur Reduzierung von Störungen zwischen Leitern. Die
empfohlene Methode ist unten dargestellt:
FC
69
68
61
PE
PE
2
Abbildung 2.16
Alternativ kann die Verbindung zu Klemme 61 gelöst
werden:
FC
69
68
PE
PE
1
2
Abbildung 2.17
2.4.5.5 Steuerklemmenfunktionen
Befehle für Funktionen des Frequenzumrichters werden
durch den Empfang von Eingangssignalen erteilt.
•
Jede Klemme muss für die Funktion
programmiert sein, die sie in den zu dieser
Klemme gehörenden Parametern unterstützen
FC
PE
PE
FC
PE
FC
69
68
61
PE
PE
1
FC
68
69
PE
PE
17
2
2
