Aufbau und Funktion
Schnittstellen
5.14.6 Anschlussbuchse Automatenschweißbrenner
analog
DRIVE 4 ROB
only!
digital

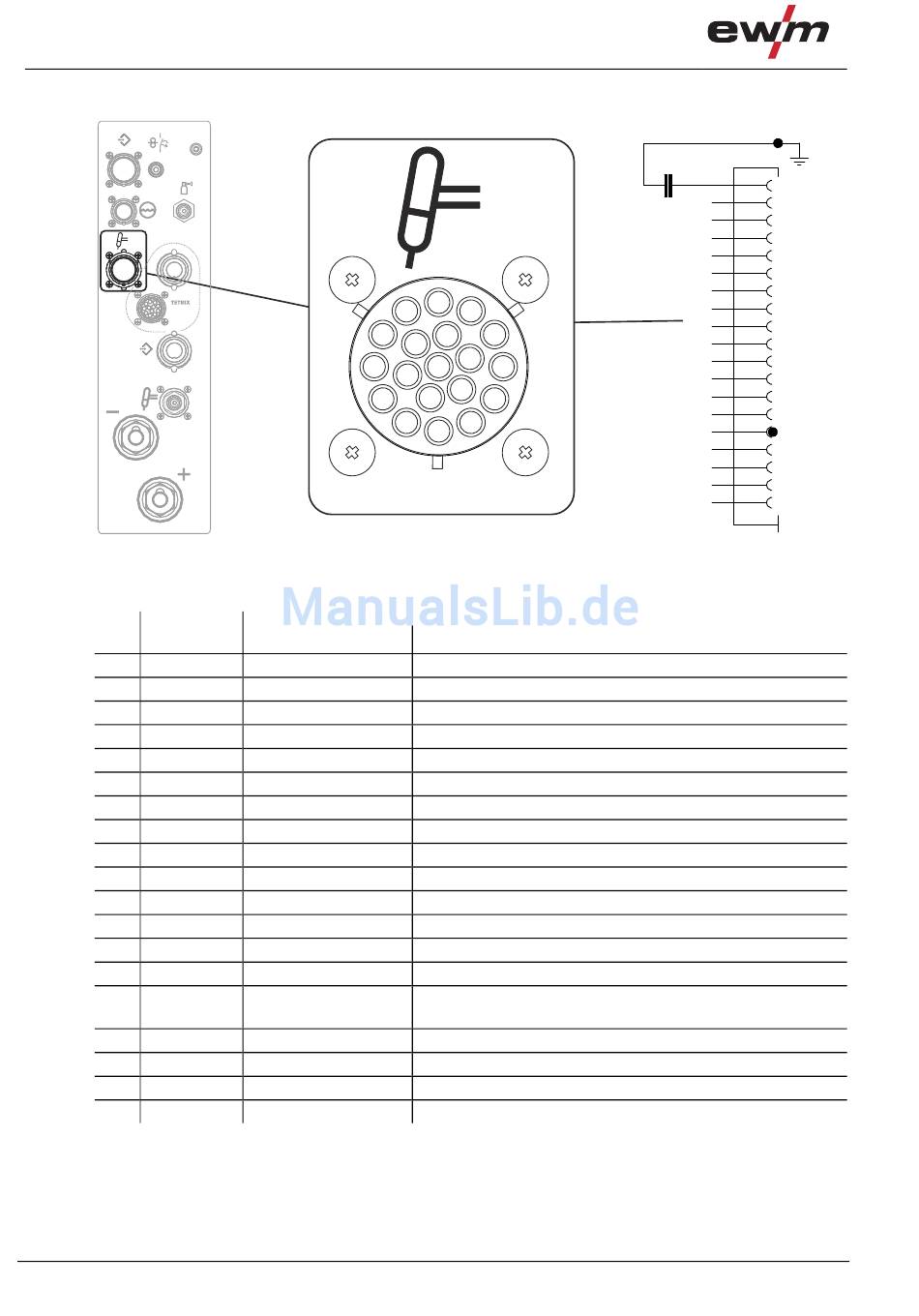

Anschlussbelegung 19-polige Anschlussbuchse Automatenschweißbrenner (X53):
Pin Signalform
A Ausgang
B Ausgang
Eingang
C
D Ausgang
E Ausgang
F Ausgang
G Eingang
H Eingang
J Ausgang
K Ausgang
L Eingang
M Eingang
N Ausgang
P Ausgang
R
S Eingang
T Ausgang
U Ausgang
V Ausgang
*Funktion nur in den Kaltdrahtausführungen gegeben.
44
B
C
P
D
R
E
F
Abbildung 5-19
Signalname Funktion
Schaltplan
PE_Dyn. Anschluss für Kabelabschirmung
BR KOLL1 Notabschaltung Kollisionsschutz +24V
BR KOLL2 Notabschaltung Kollisionsschutz
0VB Bezugspotential B
0VAC Bezugsspannung Gasrelais
Fühlerspannung siehe Abschnitt „Fühlerspannung"
Gastest Gastest B
Gasmangel Signal Gasdruckschalter
Gasrelais 42VAC Versorgung Gasrelais
+5V Tacho B* Versorgungsspannung Tacho
Z Tacho B* Tachosignal Kanal Z
TB 0VAC Codierung einer angeschlossenen TIG TORCH BOX
Einfädeln A* Einfädeln A
0VA* Bezugspotential A
codiert Codiert um Verwechslungen mit 19-poligen
Automatisierungsschnittstelle zu vermeiden.
Y Tacho B* Tachosignal Kanal Y
0V B* Versorgungsspannung Tacho
- Motor B* -Push-Antrieb Versorgungsspannung
+ Motor B* +Push-Antrieb Versorgungsspannung
A
M
L
N
U
V
K
T
S
J
H
G
X53-
PE_Dyn.
2n2F
A
PE_Dyn.
B
BR KOLL1
C
BR KOLL2
D
0VB
E
0VAC
F
Fühlerspannung
G
Gastest
H
Gasmangel
J
Gasrelais
K
+5V Tacho B
L
Z Tacho B
M
TB 0VAC
N
Einfädeln A
P
0VA
R
codiert
S
Y Tacho B
T
0V Tacho B
U
- Motor B
V
+ Motor B
099-000167-EW500
27.01.2016
