Aufbau und Funktion
Schnittstellen
Pos. Symbol
1
2
3
4
5
6
5.14.1.1 Roboterinterface RINT X12
Das digitale Standard-Interface für automatisierte Anwendungen
(Option, Nachrüstung am Gerät oder extern kundenseitig)
Funktionen und Signale:
•
Digitale Eingänge: Start/Stop, Betriebsarten-, JOB- und Programmanwahl, Einfädeln, Gastest
•
Analoge Eingänge: Leitspannungen z. B. für Schweißleistung, Schweißstrom u. a.
•
Relais-Ausgänge: Prozesssignal, Schweißbereitschaft, Anlagensammelfehler u. a.
5.14.1.2 Industriebusinterface BUSINT X11
Die Lösung zur Integration in automatisierte Fertigungen mit z. B.
•
Profibus
•
CAN-Open, CAN DeviceNet
•
Interbus-Systeme mit Kupfer- und Lichtwellenleiteranschluss (FSMA / Rugged-Line)
Es kann immer nur eine Variante zeitgleich betrieben werden!
38
Beschreibung
0
Anschlussbuchse, 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Schaltschrank
Roboterinterface / Industriebusinterface
Schnittstellengehäuse ATCASE
Anschlusskabel, 7-polig
Verbindung zwischen Schaltschrank und Stromquelle
Verbindungsleitung
Verbindung zwischen Schnittstellengehäuse und Schaltschrank

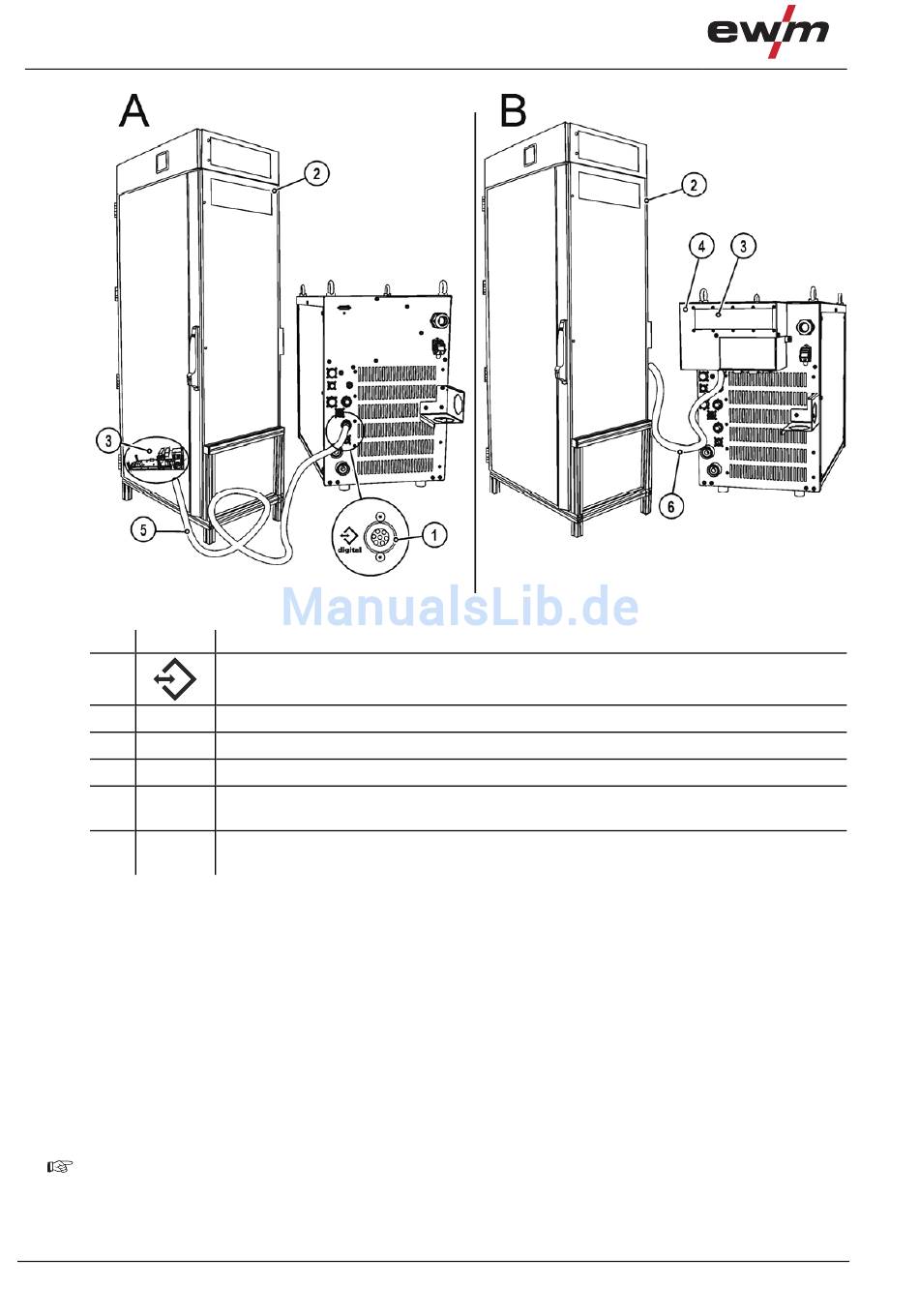

Abbildung 5-14
099-000167-EW500
27.01.2016
