Aufbau und Funktion
Anschluss Schweißbrenner

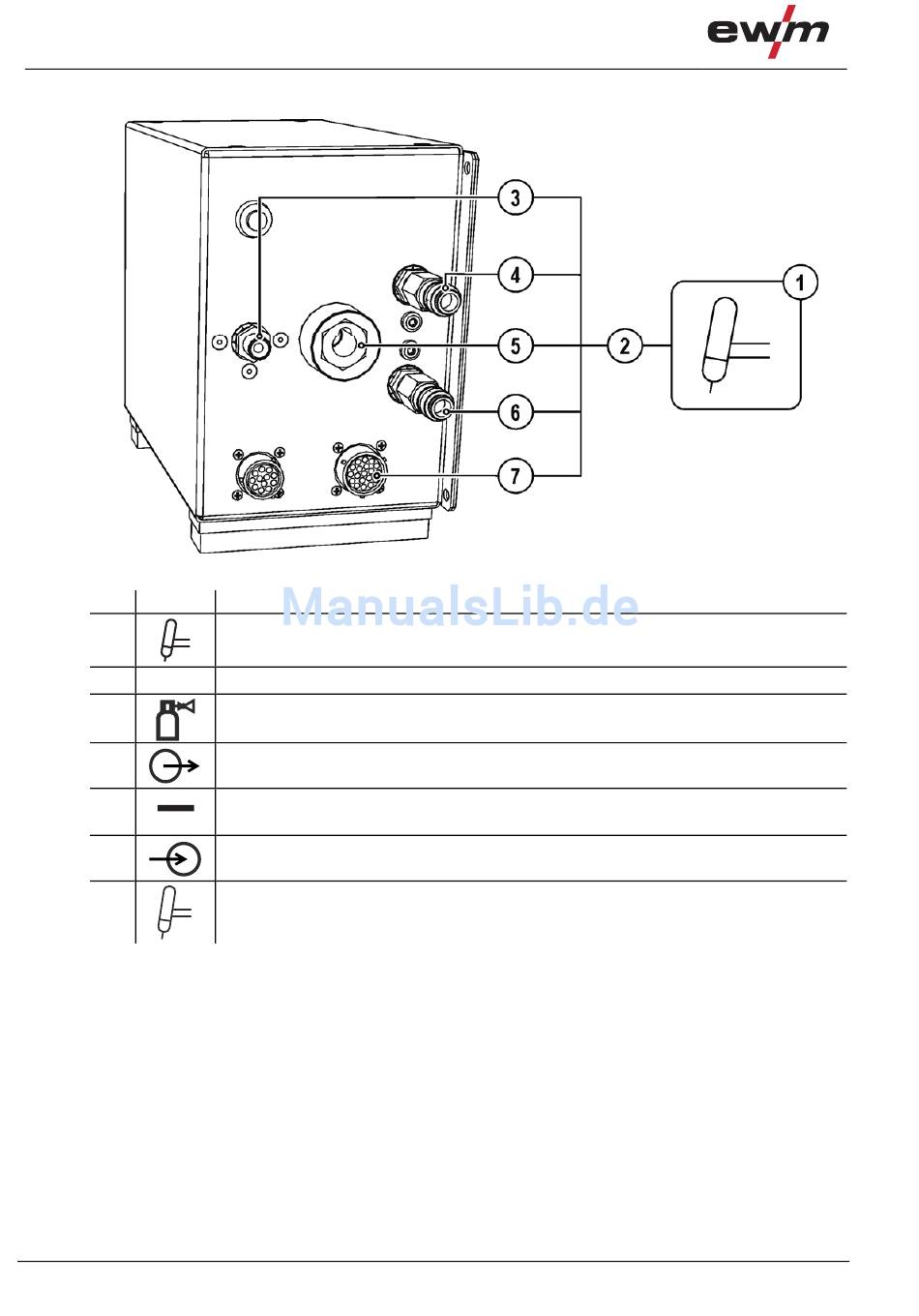

5.11.1 Anschluss Schweißbrenner an TIG TORCH BOX
Pos. Symbol
1
2
3
4
5
6
7
•
Stecker der Schweißstromleitung auf den Anschlussnippel, Schweißstrom „-" stecken und verriegeln.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und Vorlauf blau an
Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 19-polig (digital) stecken und mit
Überwurfmutter sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse
einstecken).
•
Überwurfmutter der Schutzgasleitung am Anschlussnippel G¼", Schutzgasanschluss anschließen.
32
Beschreibung
0
Automatenschweißbrenner
Schweißbrennerschlauchpaket
Anschlussnippel G¼", Schutzgasanschluss
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Anschlussbuchse, Schweißstrom „-"
Anschluss Schweißstromleitung WIG-Schweißbrenner
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussbuchse, 19-polig (analog)
Steuerleitung, Automatenschweißbrenner
Abbildung 5-9
099-000167-EW500
27.01.2016
