Aufbau und Funktion
Anschluss Schweißbrenner

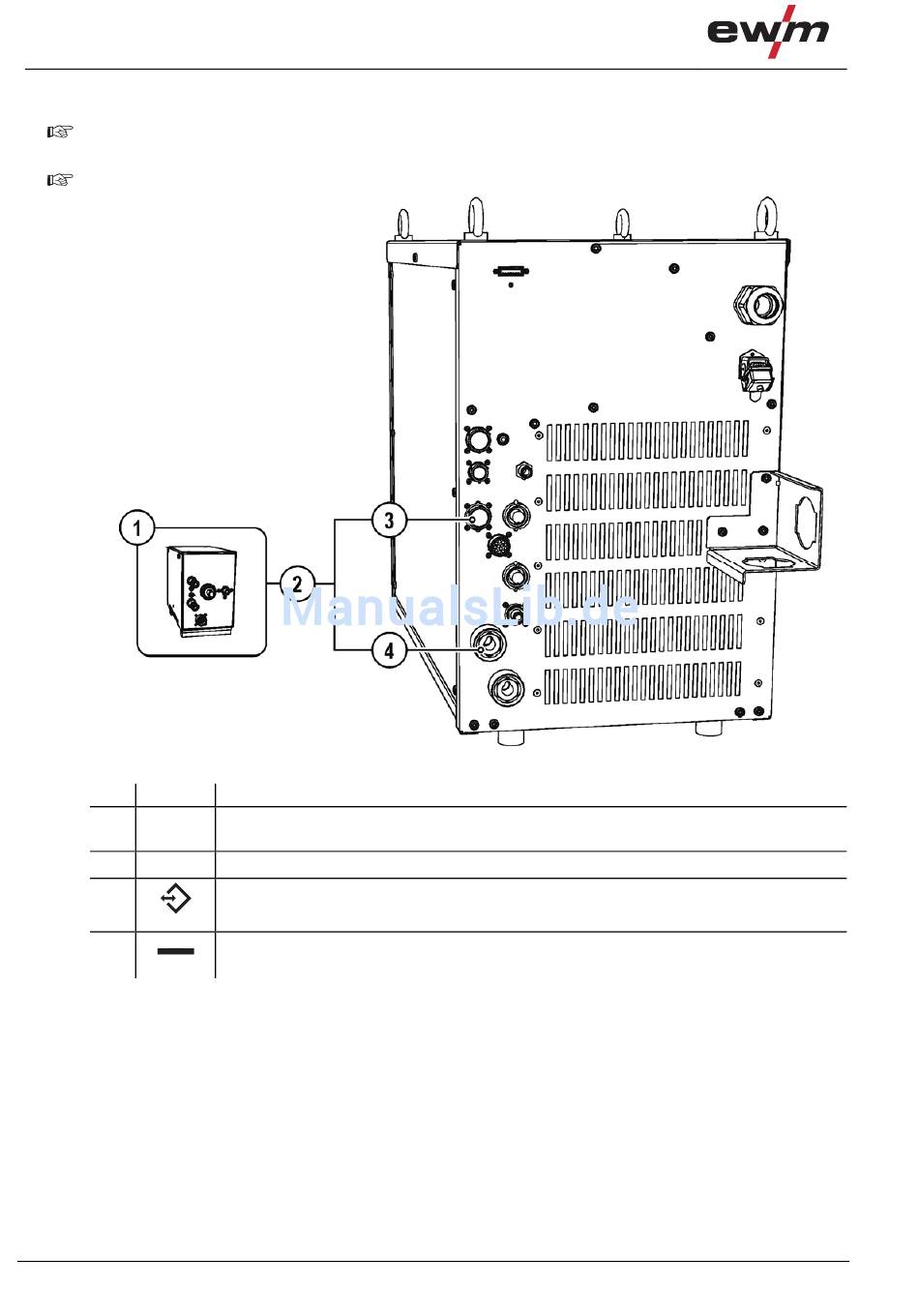

5.11.3 Anschluss TIG TORCH BOX an Stromquelle
Bei Verwendung einer TIG TORCH BOX muss die Gasversorgung direkt an der TIG TORCH BOX
angeschlossen werden!
Die Konfiguration der Gasüberwachung kann mit dem EWM Config Tool durchgeführt werden.
Pos. Symbol
1
2
3
analog
4
•
Stecker der Schweißstromleitung auf den Anschlussnippel, Schweißstrom „-" stecken und verriegeln.
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 19-polig (analog) stecken und mit
Überwurfmutter sichern. (Der Stecker lässt nur eine Stellung zu.)
34
Beschreibung
0
TIG TORCH BOX
Zusätzliche Systemdokumente beachten!
Verbindungsschlauchpaket
Anschlussbuchse 19-polig (analog)
Anschlussbuchse für analoge Steuersignale (Kollisionsschutz etc.).
Anschlussstecker (WIG)
Schweißstrom, Potential minus
Abbildung 5-11
099-000167-EW500
27.01.2016
