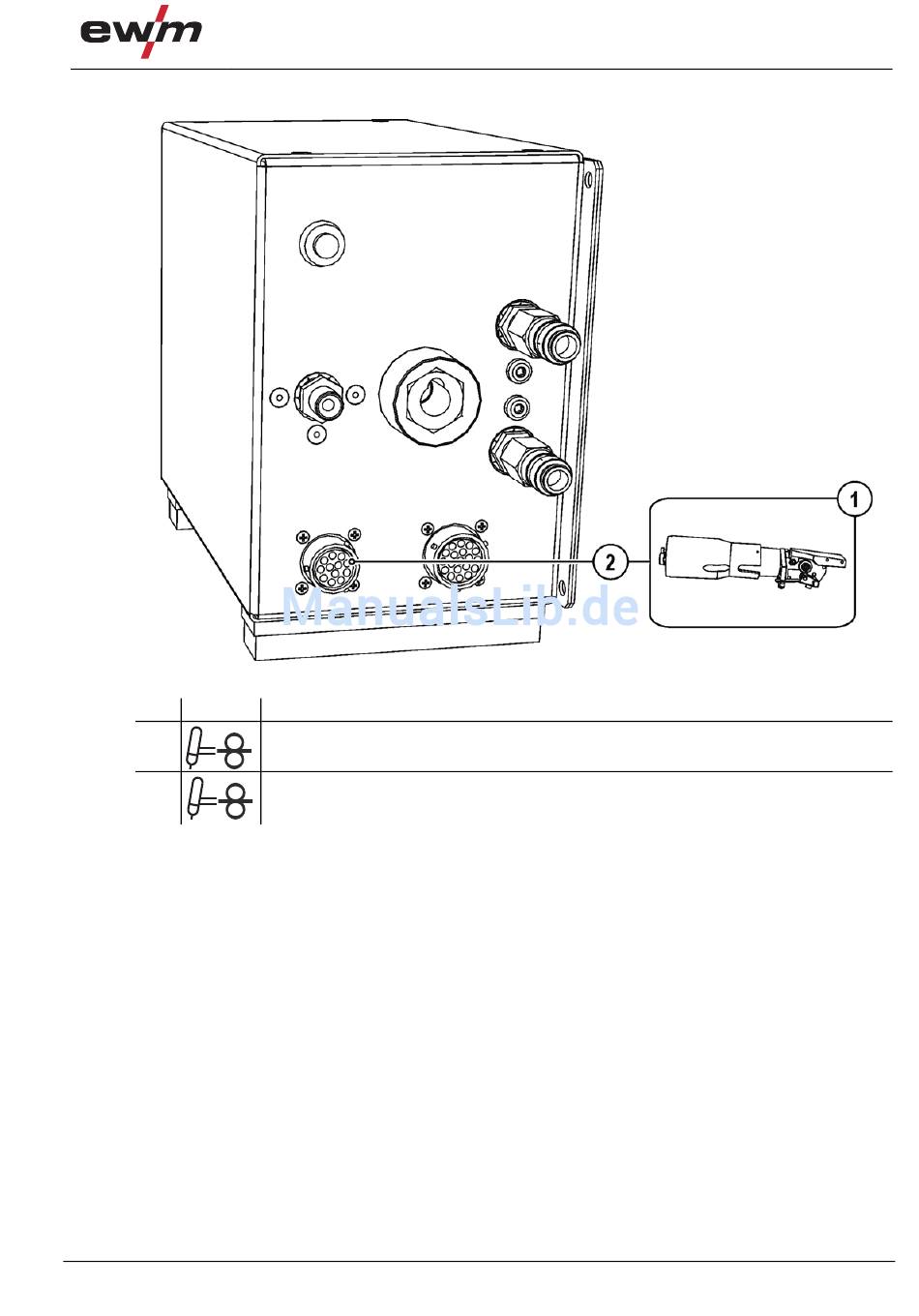

5.11.2 Anschluss PPD TIG WH an TIG TORCH BOX

Pos. Symbol
1
2
• Kabelbuchse 12-polig des Steuerleitungspakets in Anschlussstecker 12-polig stecken und mit
Überwurfmutter sichern.
099-000167-EW500
27.01.2016
Beschreibung 0
Drahtvorschubgerät am Brenner (Push/Push-Antrieb)
Anschlussbuchse, 12-polig
Anschluss Drahtvorschubgerät am Brenner (Push/Push-Antrieb)
Aufbau und Funktion
Abbildung 5-10
Anschluss Schweißbrenner
33
