5.10 Kühlmodul an Stromquelle anschließen
Entsprechende Dokumentation der Zubehörkomponenten beachten!
Pos. Symbol
1
2
3
• 8-poligen Steuerleitungsstecker des Kühlgerätes in Anschlussbuchse, 8-polig des Schweißgerätes
einstecken und verriegeln.
• 5-poligen Versorgungsstecker des Kühlgerätes in Anschlussbuchse, 5-polig des Schweißgerätes
einstecken und verriegeln.
099-000167-EW500
27.01.2016
Beschreibung 0
Anschlussbuchse, 5-polig
Spannungsversorgung Kühlmodul
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Kühlmodul
Aufbau und Funktion
Kühlmodul an Stromquelle anschließen

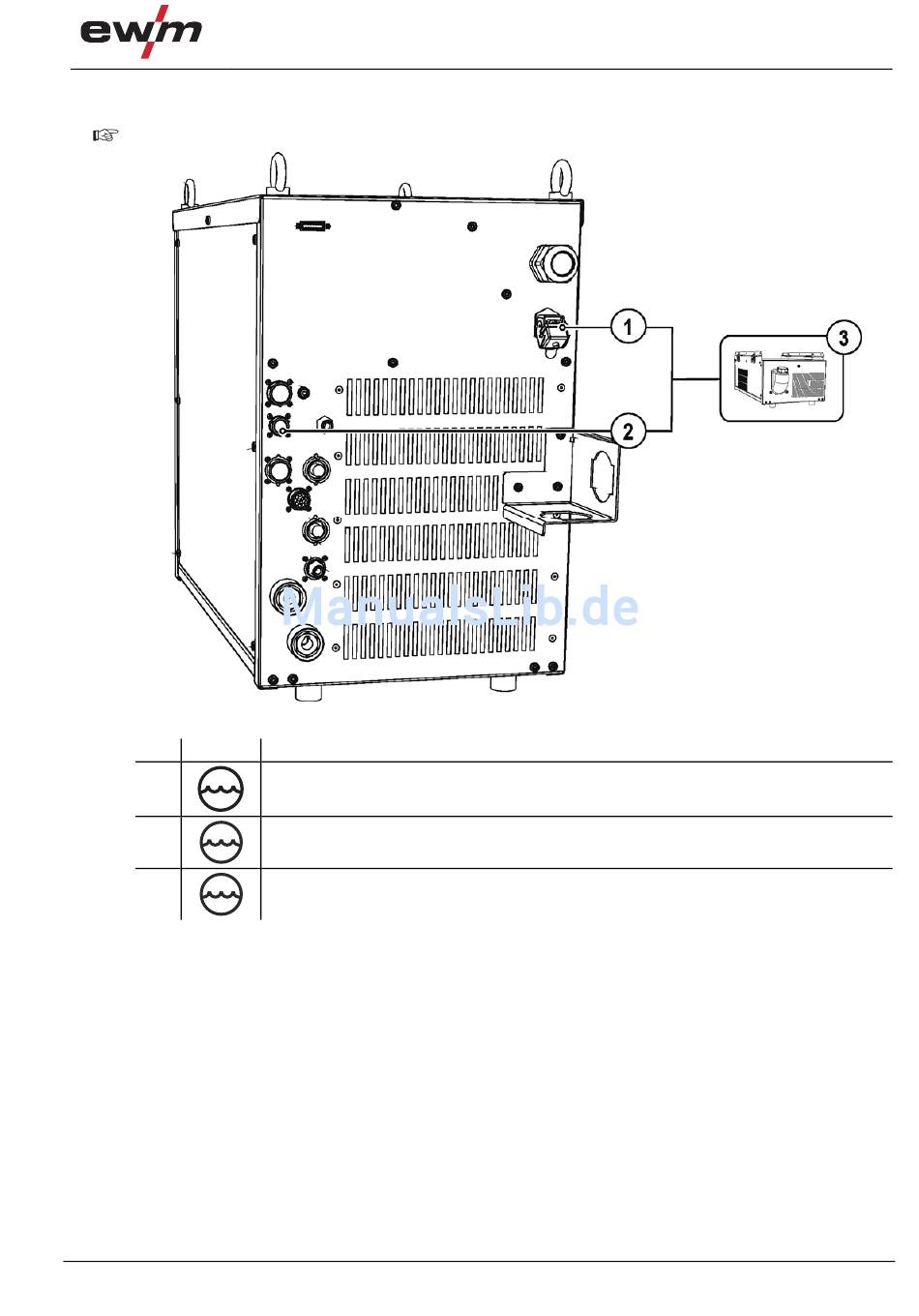

Abbildung 5-7
