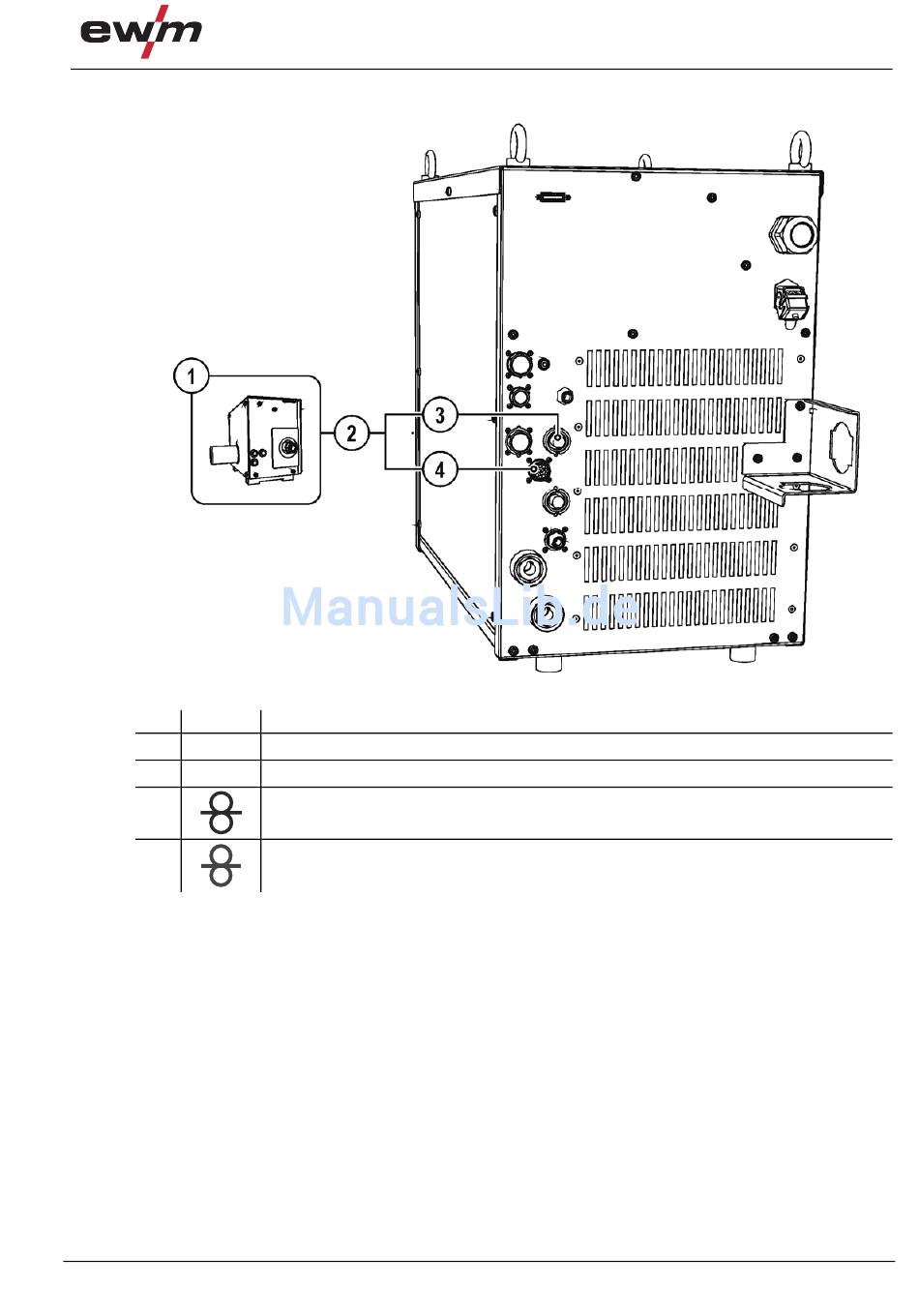

5.12 Anschluss Drahtvorschubgerät (CW)
Pos. Symbol
1
2
3
4
• 7-poligen Kabelstecker des Steuerleitungspakets in die Anschlussbuchse 7-polig stecken und mit
Überwurfmutter sichern (der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse
einstecken).
• Kabelbuchse 12-polig des Steuerleitungspakets in Anschlussstecker 12-polig stecken und mit
Überwurfmutter sichern.
099-000167-EW500
27.01.2016
Beschreibung 0
Drahtvorschubgerät
Steuerleitung
Anschlussbuchse, 7-polig (digital)
Anschluss Drahtvorschubgerät
Anschlussbuchse, 12-polig (analog)
Anschluss Drahtvorschubgerät
Aufbau und Funktion
Anschluss Drahtvorschubgerät (CW)
Abbildung 5-12
