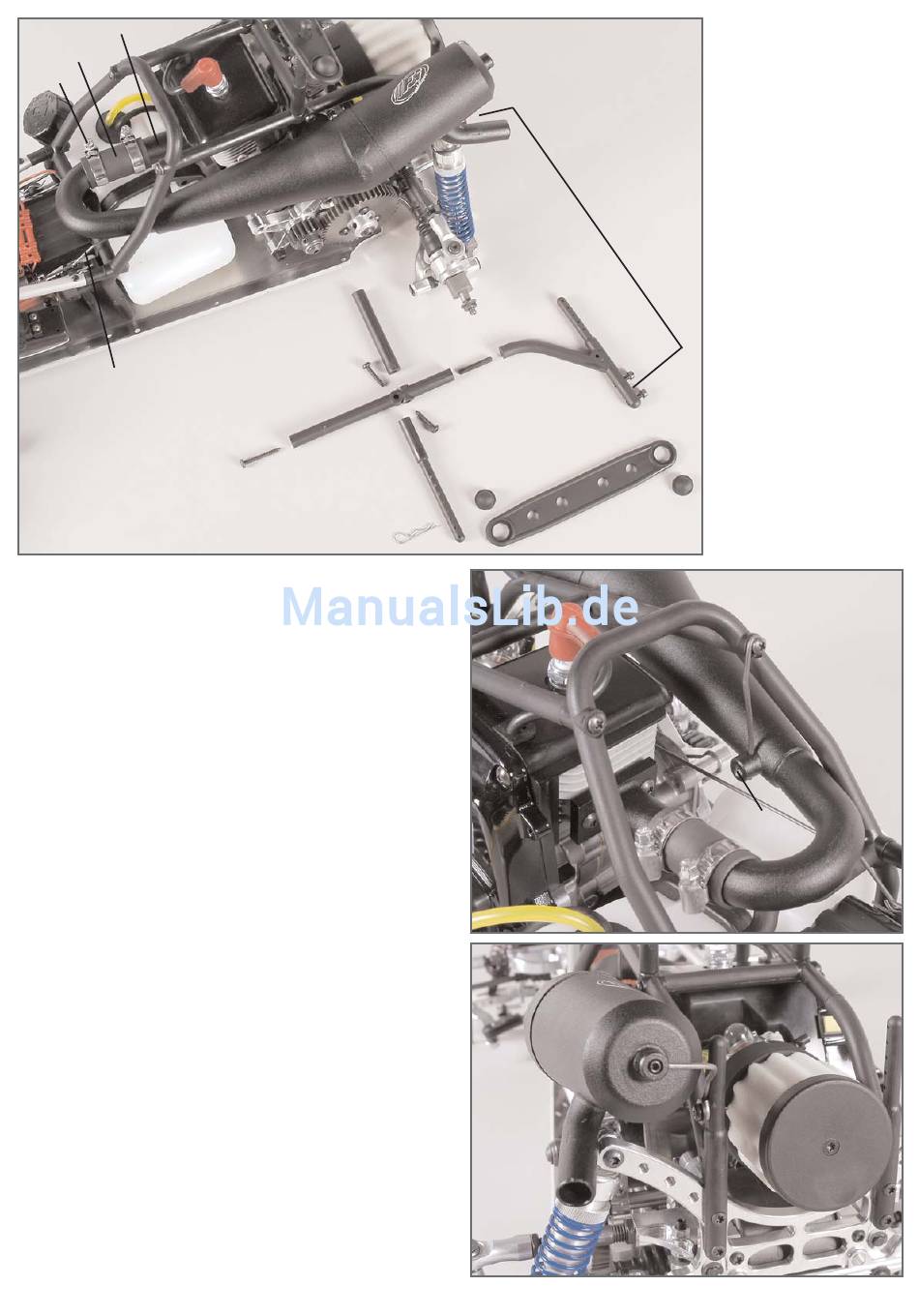

1. Auspuffschlauch mit Schlauchschellen etwa bis zur Hälfte auf den 3-
Kammer-Resonanzschalldämpfer aufdrücken, danach mit dem freien
Ende auf den Krümmer schieben. Ein Anwärmen des Auspuffschlauches
mit einem Föhn oder Feuerzeug erleichtert das Aufschieben auf Krümmer
und Schalldämpfer.
2. M5x30 Gewindestifte in die Spoilerhalter (Karosseriestützen bei
Hummer-Modellen) zur Hälfte eindrehen (s. Baustufe 44 und 45), danach
die Kunststoffstreben lang nach Abbildung aufdrehen.
3. Bei Hummer-Modellen Karosserieklammern in die Karosseriehalter
verstellbar eindrücken und mit 4,2x22 Linsenschrauben an den Kunst-
stoffstreben lang befestigen, Baustufe 45.
4. Montierte Spoilerhalter bzw. Karosseriestützen bei Hummer-Modellen
mit M4x14 Zylinderschrauben an der Alu-Dämpferplatte hinten nach
Baustufe 44, 45 befestigen.
5. Kunststoffstreben kurz nach Baustufe 44, 45 mit 4,2x22
Linsenschrauben an den Spoilerhaltern (nicht bei Hummer-Modellen)
und Kunststoffstreben lang befestigen.
6. Nur bei Hummer-Modellen Dämpfungsgummis für Karosserieauflage
in Karosserieauflage eindrücken, danach auf Karosseriehalter verstellbar
stecken.
7. Kunststoffstreben lang mit 4,2x32 Linsenschrauben am Überrollbügel
befestigen, auf der linken Seite wird der Befestigungsdraht für den 3-
Kammer-Resonanzschalldämpfer mitbefestigt. Baustufe 46.
8. Befestigungsdraht für den 3-Kammer-Resonanzschalldämpfer hinten
nach Baustufe 43 bzw. 46a biegen und mit Linsenschraube 4,2x25
(4,2x13 und Scheibe Ø4,3 bei Hummer-Modellen) an dem Spoilerhalter
(Karosseriestütze bei Hummer-Modellen) links befestigen. Jetzt den
Schalldämpfer mittels den beiden Befestigungsdrähten so ausrichten
und befestigen, dass er nirgends anliegt. Befestigungsdrähte mit den
M5x5 Gewindestiften klemmen.
9. Schlauchschellen auf dem Auspuffschlauch jetzt festziehen.
Tipp: Beim ersten Warmwerden des Auspuffschlauches sollten die
Schlauchschellen nachgezogen werden.
Alle metrischen Schrauben sind mit Schraubensicherungslack zu sichern.
