Gewinde
stift
M5x20
Mutter
M5
Alu-Achsschenkel
Baustufe 21
vorne links
Teile sind in
Beutel F
Schraube
4,2x22
Alu-
Lenkhebel
Führung
für Stabi
Gleitbuchse
mit Bund
Alu-Querlenker
vorne unten
Kugel
buchse
Schraube
M3x6
Kunststoffstrebe
für Stabi
Baustufe 20
Teile sind in
Beutel F
Anschlag-
Einfederweg
Gewindestift M5x20 zum
Einstellen des Einfederweges
der Vorderachse
Alu-Achsschenkel
vorne rechts
Kugellager
15x28x7
Kugellager
17x26x7
Schraube
M4x12
Kunststoff-
Lenkanschlag
Schraube
M4x14
Querlenkerstift
vorne unten
Stabilisator
vorne 5mm
Mutter
M5
Gewinde
stift
M5x20
Schraube
M4x12

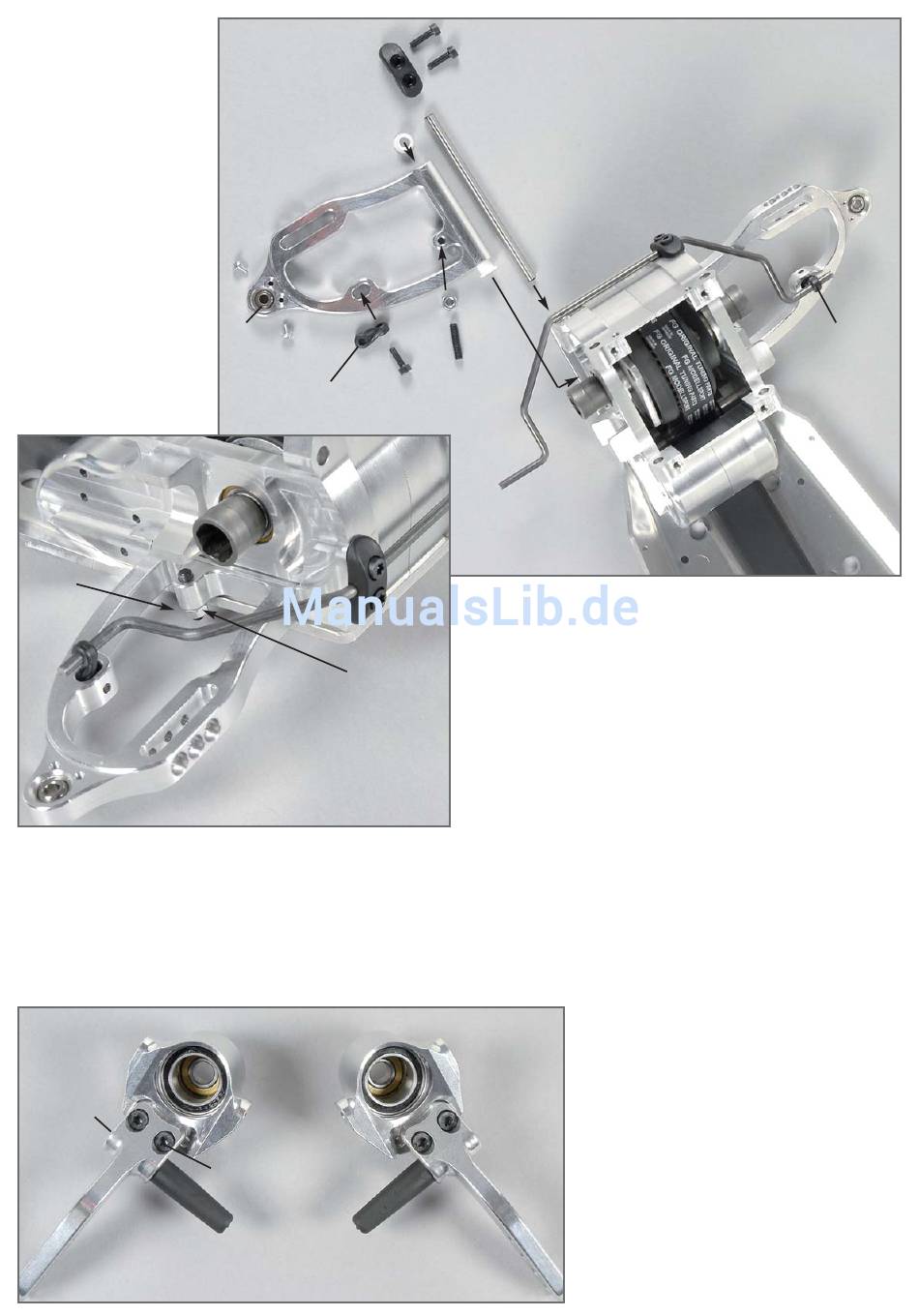

1. Die eingepressten Kugelbüchsen in den Alu-Querlenkern vorne unten
mit M3x6 Linsen-Flanschkopfschrauben sichern.
2. Gleitbuchsen mit Bund in die Alu-Querlenker vorne unten eindrücken.
3. Alu-Querlenker vorne unten nach Baustufe 19 in die Alu-
Vorderachsgehäuse legen und die Querlenkerstifte vorne unten mit der
Gewindebohrung nach vorne zeigend in die Alu-Vorderachsgehäuse
und durch die vormontierten Alu-Querlenker vorne unten eindrücken.
Die Alu-Querlenker müssen sich leicht auf und ab bewegen lassen.
4. M5 Mutter auf M5x20 Gewindestift (Einfederwegbegrenzung) aufdre-
hen und in die Alu-Querlenker vorne unten von unten eindrehen.
5. Kunststoffstrebe für Stabi vorne mit der größeren Bohrung auf den
Stabilisator aufschieben. Danach Stabilisator 5mm vorne mittels der
Führung auf die Vorderachsgehäuse schrauben. Jetzt die Kunststoff-
strebe mit den M4x12 Zylinderschrauben an den Alu-Querlenkern vor-
ne unten befestigen.
Tipp: Zum Herausziehen der Querlenkerstifte vorne unten eine M4
Schraube in die Gewindebohrung der Querlenkerstifte vorne unten ein-
drehen.
Schraube
Führung
M4x14
für Stabi
Alu-
Vorderachs
gehäuse
1. Alu-Lenkhebel mit M4x12 Zylinderschrauben an
den Alu-Achsschenkeln vorne links/rechts nach
Abbildung befestigen.
2. Kunststoff-Lenkanschlag mit 4,2x22
Linsenschrauben an den Alu-Lenkhebeln montieren.
Tipp: Alu-Achsschenkel vorne links und rechts sind
gleich, sie müssen durch die Position der Alu-
Lenkhebel und Kunststoff-Lenkanschläge unter-
schiedlich gebaut werden.
Baustufe 19
Teile sind in
Beutel F
Kunststoffstrebe
für Stabi
