FG Modellsport Competition Monster-Truck Montageanleitung Seite 12

4wd mit hydr./mech. bremsanlage, glasklare karosserie

Werbung

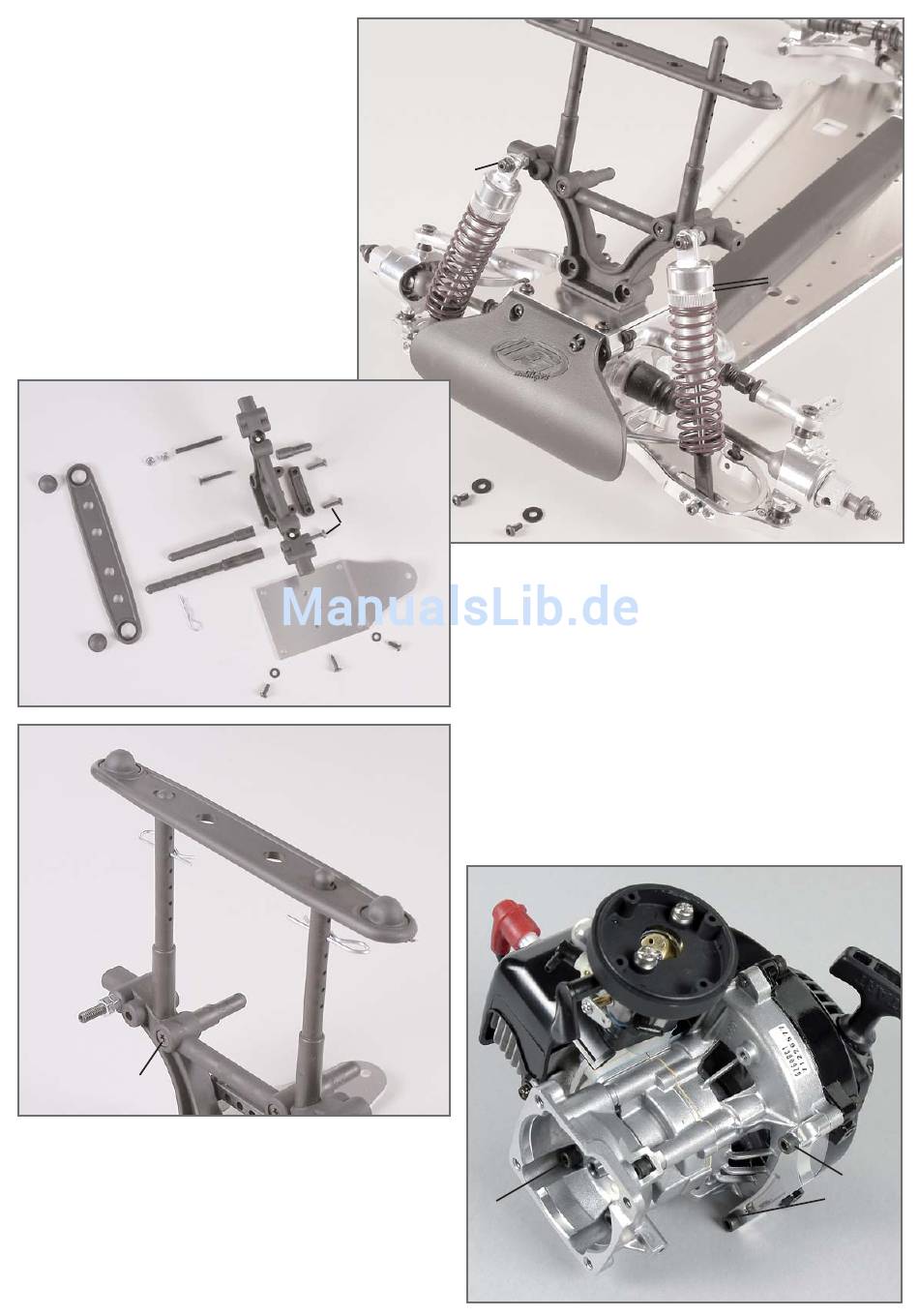

1. Dämpferbrücke mit 4,2x16 Senkschrauben, an der
Verstärkungsplatine für Vorderachse befestigen.
2. Kunststoffteile für Versteifungsstrebe mit 4,2x32
Senkschrauben an Dämpferbrücke vorne montieren.
3. Gewindestifte M5x45 von vorne in die Dämpfer-
brücke schrauben, bis diese mit der Rückseite der
Dämpferbrücke bündig sind, danach die Gewinde-
stifte mit zwei M5 Muttern kontern.
4. Bremsbrücke mit 4,2x16 Linsenschrauben an
Dämpferbrücke vorne montieren (nur bei Modellen
mit mech. Tuningbremse).
5. Nach Abb. in Baustufe 24 Karosserieklammern in
die beiliegenden Karosseriehalter verstellbar (80mm
nur bei Hummer) eindrücken und mit 4,2x16 Linsen-
schrauben an Dämpferbrücke vorne montieren.
6. Dämpfungsgummis in die Karosserieauflage montie-
ren, danach auf Karosseriehalter verstellbar drücken.
Tipp: Bei mech. Tuningbremse auf Einbau der
Bremsbrücke achten, siehe auch Bild Baustufe
48/49.
Baustufe 24a
Teile sind in
Beutel G,R
Gew.-stift
M5x45
Mutter
M5
Schraube
4,2x32
Karosserie-
halter ver-
stellbar
80mm
Karosserie
auflage
Karosserie-
halter verstell-
bar 110mm
Dämpfungs
gummi f.
Karosserie
Karosserie-
klammer
auflage
Dämpfungs
gummi f.
Karosserie-
auflage
Karosserie
klammer
Karosseriehalter
verstellbar
Mutter
M5
Gew.-stift
M5x45
Schraube
4,2x32
1. Alu-Motorbock klein mit M5x40 Zylinderschrauben am Motor befe-
stigen und mit M5 Stopp-Muttern kontern, dazu müssen die Original-
schrauben am Motor vorher entfernt werden.
2. Kupplungsflansch nach Abbildung mit M5x16 Zylinderschrauben
und aufgepresster Scheibe am Motor befestigen.
Dämpferbrücke
vorne
Kunststoffteil f.
Versteifungs-
strebe
Schraube
4,2x16
Bremsbrücke
Schraube
4,2x16
Verstärkungsplatine
für Vorderachse
Scheibe
Ø4,3
Schraube
Schraube
4,2x16
M4x10
Baustufe 24b
Teile sind in
Beutel G,R
Karosserie
auflage
Kunststoffteil f.
Versteifungs-
strebe
Dämpfer
brücke
vorne
Baustufe 24
Teile sind in
Beutel G,R
Dämpferbrücke
vorne
Stopp-
Mutter
M5
Schraube
M4x14
Frontrammer
Schraube
M4x8
1. Jetzt die Verstärkungsplatine für die Vorderachse auf die Alu-Vorder-
achsträger mit M4x10 Linsenschrauben und Scheiben Ø4,3 befestigen,
Baustufe 24.
2. Die vorderen Stoßdämpfer mit M4x14 Zylinderschrauben an den Alu-
Querlenkern vorne unten befestigen. Danach Stoßdämper mit Dämpfungs-
Scheibe
Ø4,3
gummi und M5 Stopp-Muttern an der Dämpferbrücke befestigen.
3. Frontrammer mit M4x8 Linsenschrauben und Scheiben Ø4,3 am
Schraube
Alu-Chassis und mit M4x14 Linsenschrauben an den Alu-Vorderachs-
M4x10
trägern befestigen.
Schraube
M5x16 mit
Scheibe
Kunststoffteil f.
Versteifungs-
strebe
Alu-Vorderachs-
träger
Scheibe
Schraube
M4x14
Ø4,3
Kupplungs
flansch
ca. 1mm
Baustufe 25
Teile sind in
Beutel H
Motor
Stopp-
Mutter
M5
Schraube
M5x40
Alu-
Motorbock
klein
