Wartung
Pflege & Unterhalt

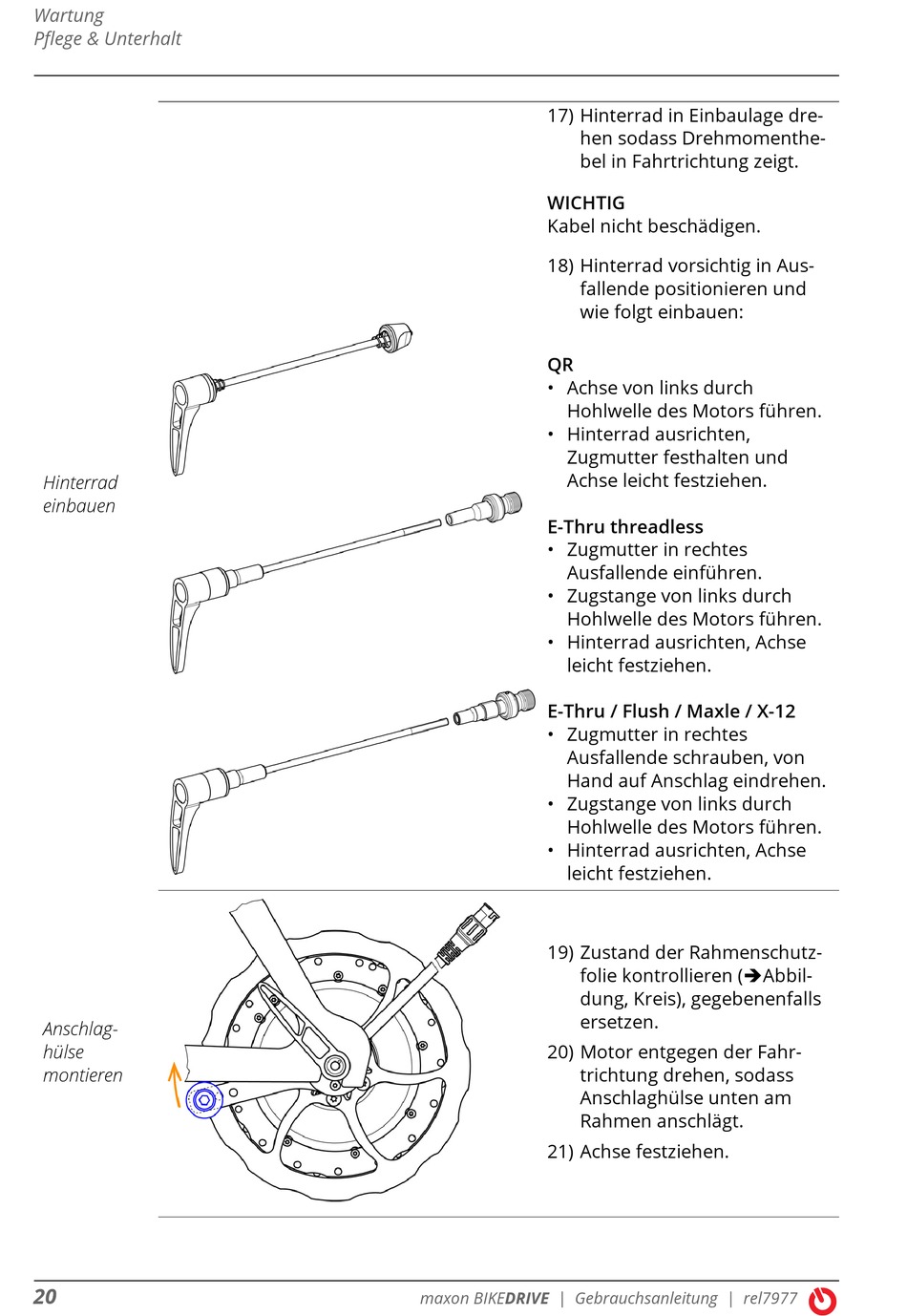

Hinterrad
einbauen
Anschlag-
hülse
montieren
20
17) Hinterrad in Einbaulage dre-
hen sodass Drehmomenthe-
bel in Fahrtrichtung zeigt.
WICHTIG
Kabel nicht beschädigen.
18) Hinterrad vorsichtig in Aus-
fallende positionieren und
wie folgt einbauen:
QR
• Achse von links durch
Hohlwelle des Motors führen.
• Hinterrad ausrichten,
Zugmutter festhalten und
Achse leicht festziehen.
E-Thru threadless
• Zugmutter in rechtes
Ausfallende einführen.
• Zugstange von links durch
Hohlwelle des Motors führen.
• Hinterrad ausrichten, Achse
leicht festziehen.
E-Thru / Flush / Maxle / X-12
• Zugmutter in rechtes
Ausfallende schrauben, von
Hand auf Anschlag eindrehen.
• Zugstange von links durch
Hohlwelle des Motors führen.
• Hinterrad ausrichten, Achse
leicht festziehen.
19) Zustand der Rahmenschutz-
folie kontrollieren (Abbil-
dung, Kreis), gegebenenfalls
ersetzen.
20) Motor entgegen der Fahr-
trichtung drehen, sodass
Anschlaghülse unten am
Rahmen anschlägt.
21) Achse festziehen.
