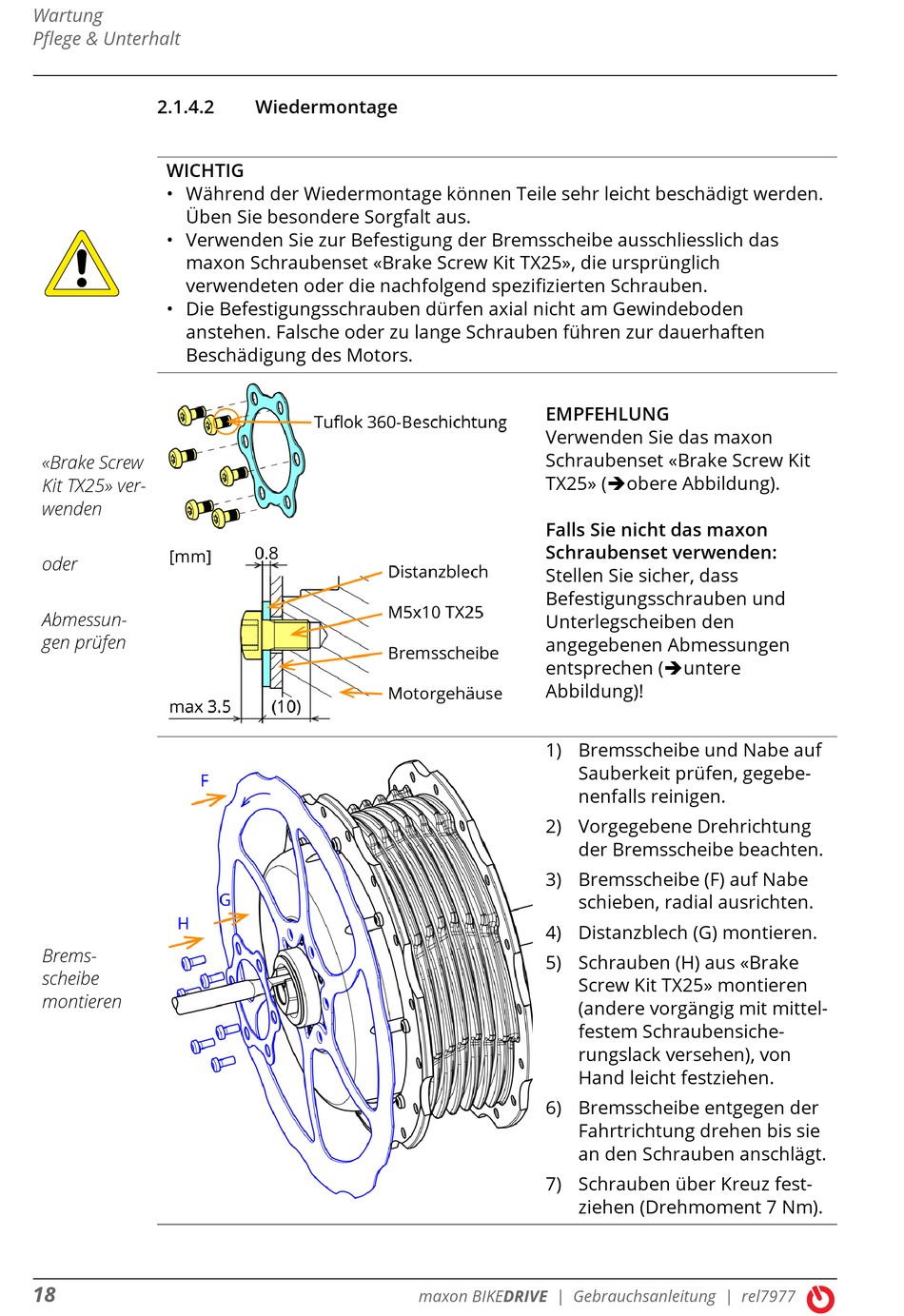

Maxon BIKEDRIVE Gebrauchsanleitung Seite 18

Wartung
Pflege & Unterhalt
2.1.4.2
WICHTIG
• Während der Wiedermontage können Teile sehr leicht beschädigt werden.
Üben Sie besondere Sorgfalt aus.
• Verwenden Sie zur Befestigung der Bremsscheibe ausschliesslich das
maxon Schraubenset «Brake Screw Kit TX25», die ursprünglich
verwendeten oder die nachfolgend spezifizierten Schrauben.
• Die Befestigungsschrauben dürfen axial nicht am Gewindeboden
anstehen. Falsche oder zu lange Schrauben führen zur dauerhaften
Beschädigung des Motors.
«Brake Screw
Kit TX25» ver-
wenden
oder
Abmessun-
gen prüfen
Brems-
scheibe
montieren
18
Wiedermontage
maxon BIKEDRIVE | Gebrauchsanleitung | rel7977
EMPFEHLUNG
Verwenden Sie das maxon
Schraubenset «Brake Screw Kit
TX25» (obere Abbildung).
Falls Sie nicht das maxon
Schraubenset verwenden:
Stellen Sie sicher, dass
Befestigungsschrauben und
Unterlegscheiben den
angegebenen Abmessungen
entsprechen (untere
Abbildung)!
1) Bremsscheibe und Nabe auf
Sauberkeit prüfen, gegebe-
nenfalls reinigen.
2) Vorgegebene Drehrichtung
der Bremsscheibe beachten.
3) Bremsscheibe (F) auf Nabe
schieben, radial ausrichten.
4) Distanzblech (G) montieren.
5) Schrauben (H) aus «Brake
Screw Kit TX25» montieren
(andere vorgängig mit mittel-
festem Schraubensiche-
rungslack versehen), von
Hand leicht festziehen.
6) Bremsscheibe entgegen der
Fahrtrichtung drehen bis sie
an den Schrauben anschlägt.
7) Schrauben über Kreuz fest-
ziehen (Drehmoment 7 Nm).
