Drehmo-
menthebel
montieren
Gewindestift
montieren
Kabel
hochklappen
Deckel
montieren
maxon BIKEDRIVE | Gebrauchsanleitung | rel7977
Pflege & Unterhalt

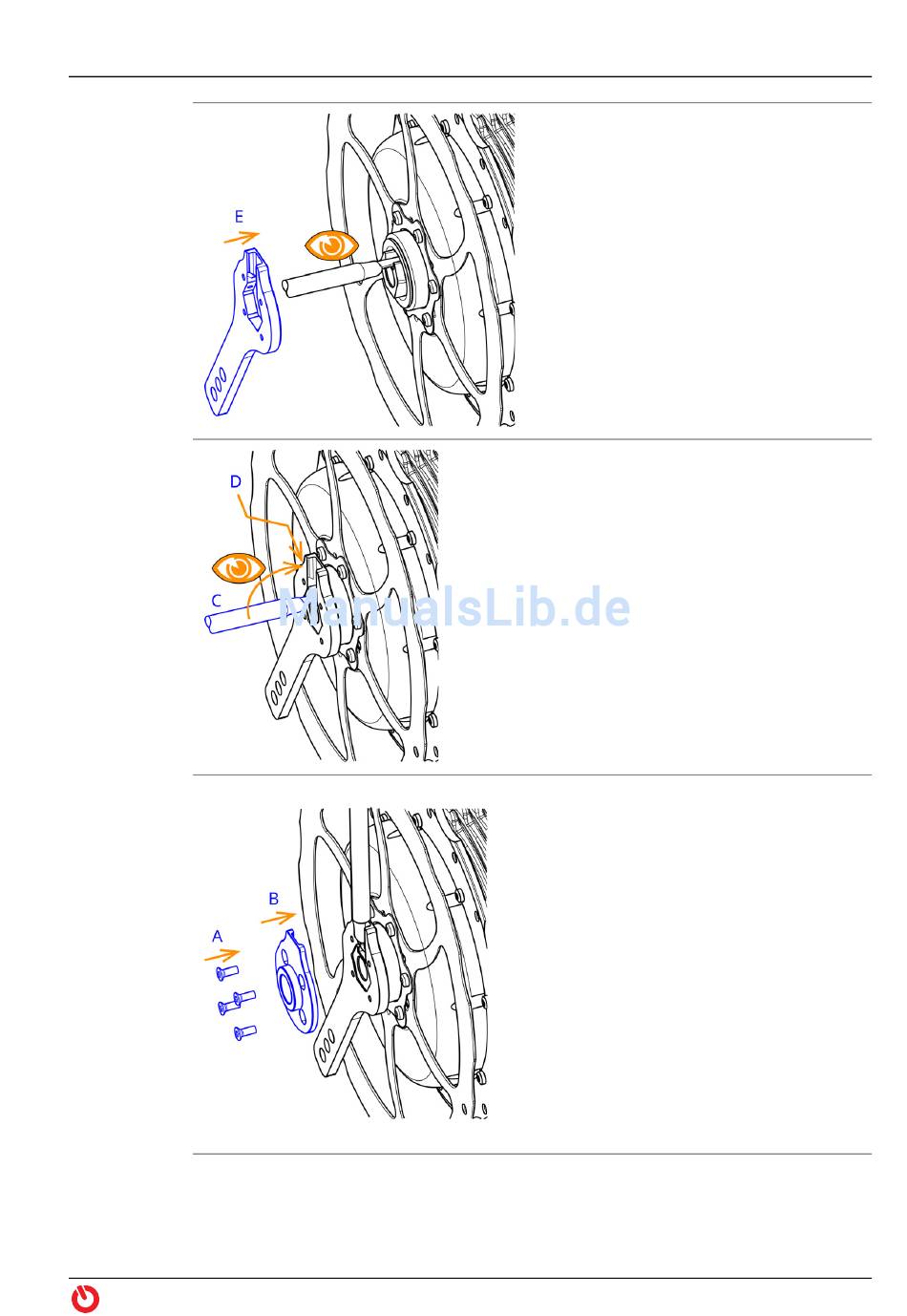

8) Kabelaussparungen an
Drehmomenthebel (E) und
Nabe zueinander ausrichten.
WICHTIG
Kabel nicht beschädigen.
9) Drehmomenthebel vorsich-
tig in axialer Richtung über
Stecker und Kabel einfädeln,
auf Nabe schieben.
10) Drehmomenthebel radial
ausrichten.
11) Gewindestift (D) vorsichtig
festziehen. Nicht mit Schrau-
bensicherungslack versehen!
12) Kabel (C) vorsichtig um ca.
90° hochklappen und in Rille
einlegen.
13) Deckel (B) auf Drehmoment-
hebel legen und ausrichten.
WICHTIG
Das Kabel muss vollständig in
der Kerbe liegen. Es darf nicht
überstehen oder in der
Trennfläche eingeklemmt
werden.
14) Schrauben (A) montieren
und leicht festziehen.
15) Deckel auf korrekten Sitz
kontrollieren.
16) Schrauben über Kreuz auf
Block festziehen.
Wartung
