Wartung
Pflege & Unterhalt
2.1.4
BIKEDRIVE Achsen sind jeweils in zwei Ausführungen erhältlich; mit Schnell-
spannhebel oder Innensechskant (Abbildung 5). Zur leichteren Lesbarkeit
wird im weiteren Verlauf jeweils nur die Schnellspann-Version (A) abgebildet.
Abbildung 5
2.1.4.1
WICHTIG
Während der Demontage können freigelegte Teile sehr leicht beschädigt
werden. Üben Sie besondere Sorgfalt aus.
Deckel
entfernen
16

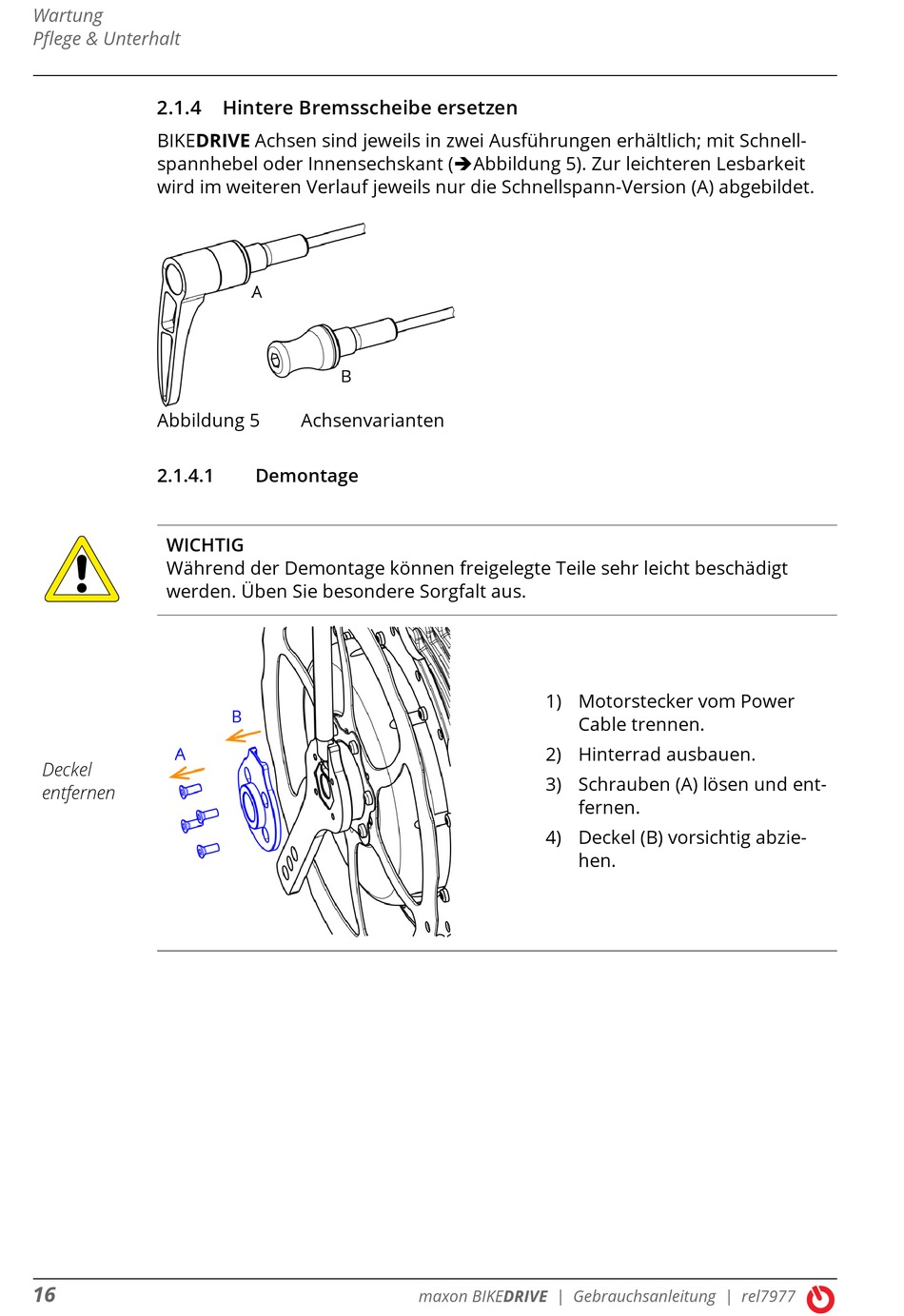

Hintere Bremsscheibe ersetzen

Achsenvarianten

Demontage

1) Motorstecker vom Power
Cable trennen.
2) Hinterrad ausbauen.
3) Schrauben (A) lösen und ent-
fernen.
4) Deckel (B) vorsichtig abzie-
hen.
maxon BIKEDRIVE | Gebrauchsanleitung | rel7977
