3.2.7 WIG 2-Takt Schweißen ohne HF

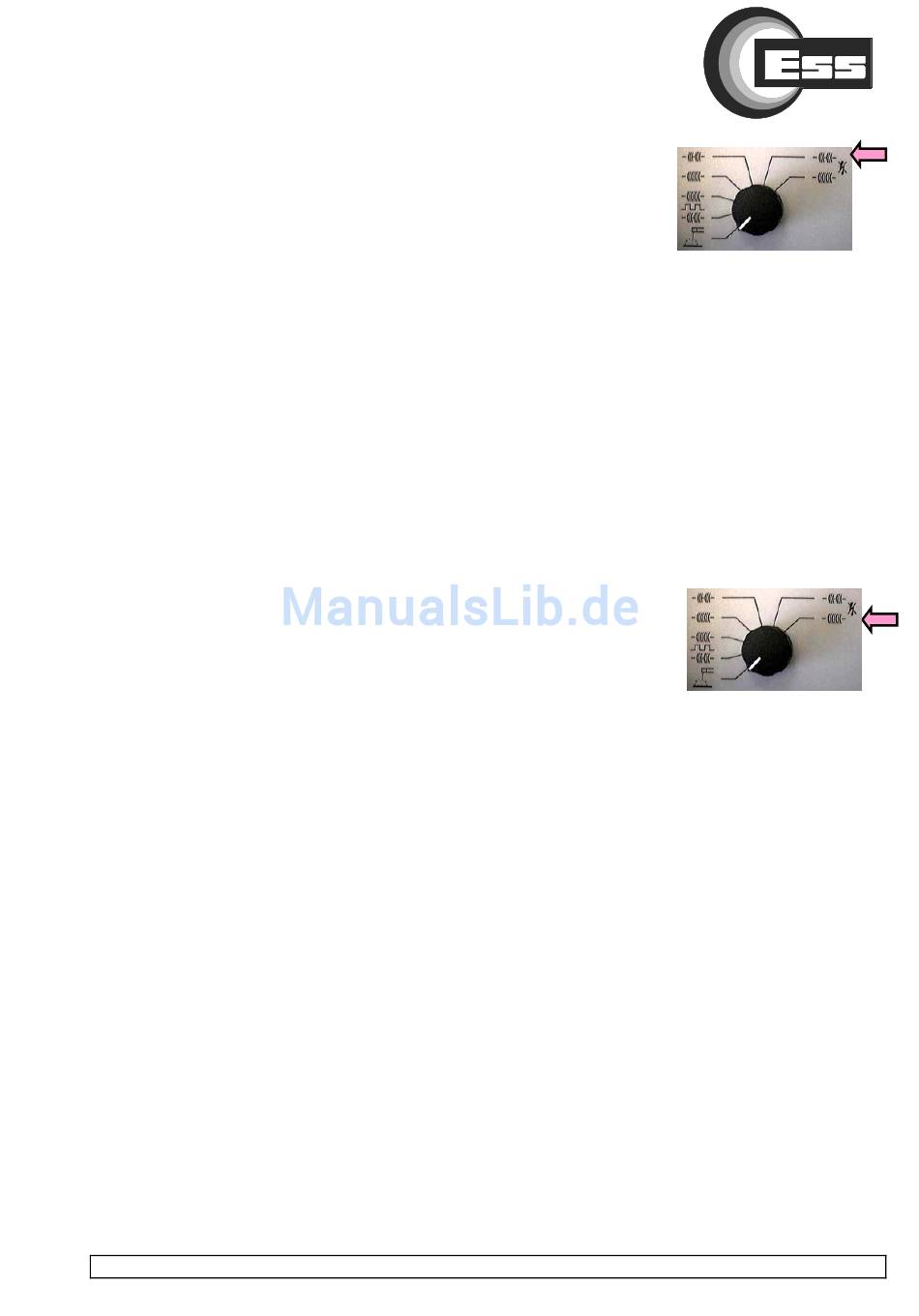

Anwählbar über den Drehschalter (Abb. 4, Pos. 8).
Die Zündung erfolgt nach dem Prinzip der
„Softkontakt Zündung".
Der Prozeßablauf ist wie folgt:
1. Takt:
Die Wolframelektrode muß das Werkstück berühren.
Brennertaste drücken und halten. Das Schutzgas strömt
innerhalb einer festen Zeit vor. Nach Ablauf dieser Zeit
(ca. 1 s) kann die Wolframelektrode abgezogen werden,
der Lichtbogen zündet mit dem eingestellten Wert von
I1.
2.Takt:
Brennertaste loslassen. Der Schweißstrom verringert
sich während der eingestellten Zeit auf den Endkrater-
füllstrom (20 % von I1). Das Schutzgas strömt in der
eingestellten Gasnachströmzeit weiter.
3.2.8 WIG 4-Takt Schweißen ohne HF
Anwählbar über den Drehschalter (Abb. 4, Pos. 8).
Die Zündung erfolgt nach dem Prinzip der
„Softkontakt Zündung".
Der Prozessablauf ist wie folgt:
1. Takt:
Die Wolframelektrode muß das Werkstück berühren.
Brennertaste drücken und halten. Das Schutzgas strömt
innerhalb einer festen Zeit vor. Nach Ablauf dieser Zeit
(ca. 1 s) kann die Wolframelektrode abgezogen werden,
der Lichtbogen zündet mit 20 % von I1 (Suchlichtbogen).
2. Takt:
Brennertaste loslassen. Der eingestellte Wert von I1
steht zum Schweißen zur Verfügung.
3. Takt:
Brennertaste drücken und halten. Der Schweißstrom
verringert sich während der eingestellten Zeit (Abb. 4,
Pos. 2) auf den Endkraterfüllstrom (20 % von I1).
4. Takt:
Brennertaste loslassen. Der Lichtbogen erlischt. Das
Schutzgas strömt in der eingestellten Gasnachströmzeit
weiter.
