3 Technische Beschreibung
3.1 Schweißstromquelle 170 ATG, 211 ATG
3.1.1 Bedien- und Anschlußelemente

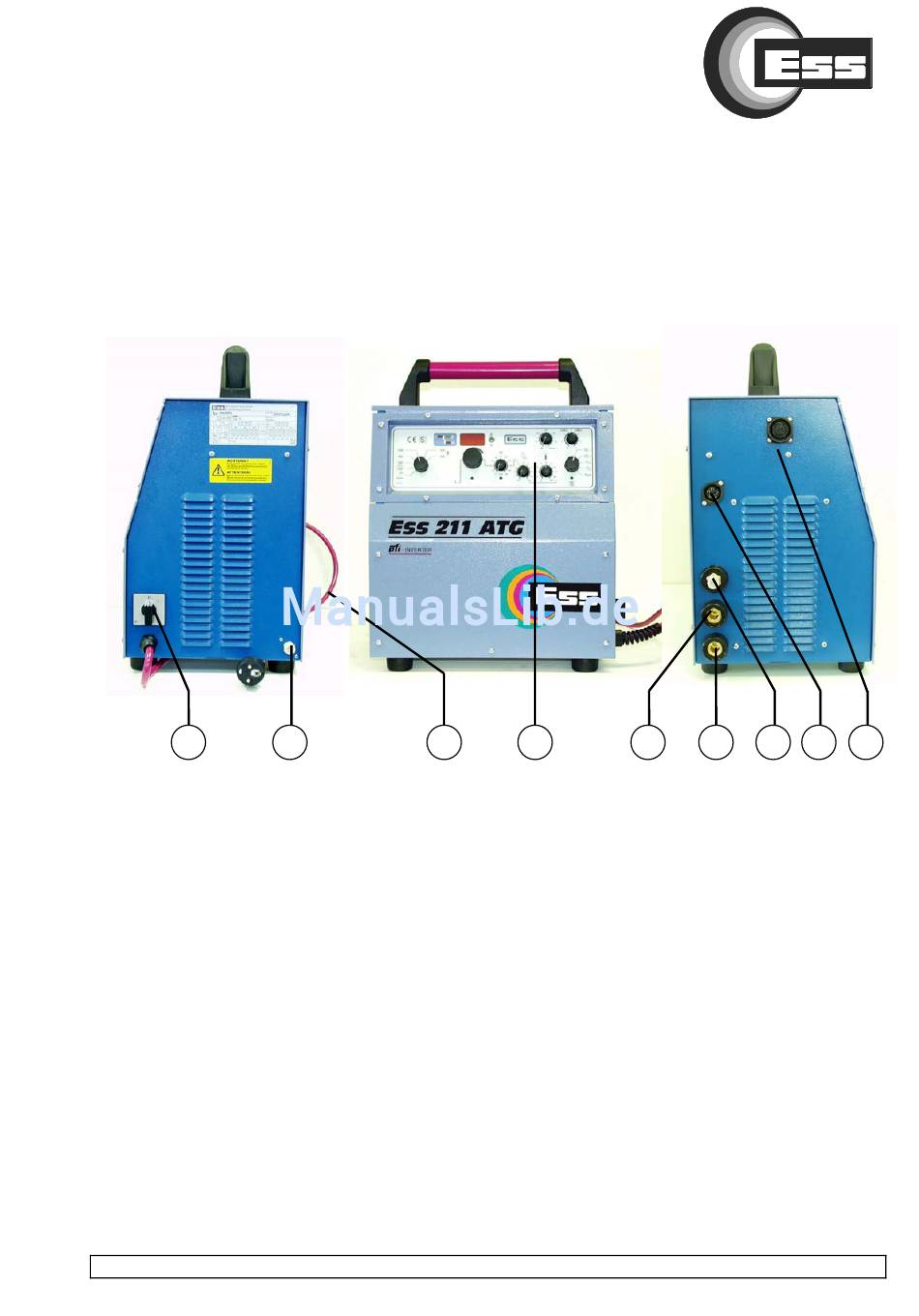

Abb. 3
1
1
Hauptschalter
2
Gasnippel für die Schutzgaszufuhr R 3/8 x R ¼"
3
Netzkabel
4
Bedienfeld
5
Schweißbuchse Minuspol
6
Schweißbuchse Pluspol
7
Gasnippel für den Schweißbrenner R 3/8 x R ¼"
8
Dose für Steuerleitung des WIG-Schweißbrenners
9
Schnittstellendose für den Anschluß der Fernbedienungen
Bedienungsanleitung Typ 211 DTG, 170/211 ATG
2
3
4
5
Datum 10/01
Seiten
6
7
8
9
Seite 17
