2.2 Elektronische Steuerung 211 DTG

2.2.1 Bedien- und Kontrolleinrichtungen

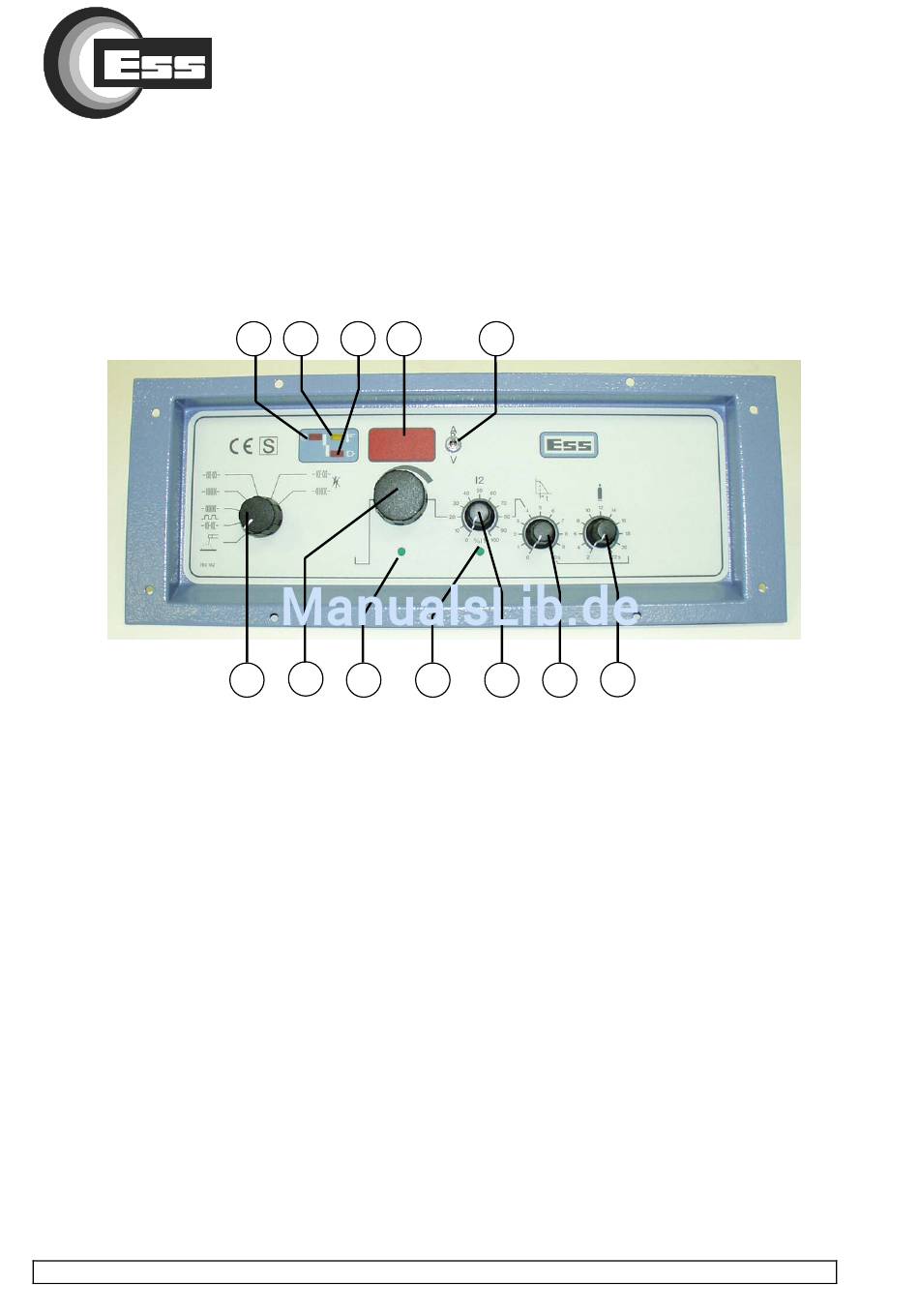

Abb. 2
1 Drehknopf für die Gasnachströmzeit
2 Drehknopf für die Down-Slope-Zeit
3 Drehknopf für den Schweißstrom I2
4 LED I2
5 LED I1
6 Drehknopf für den Schweißstrom I1
7 Programmwahlschalter
8 LED Störmeldung Übertemperatur
9 LED Störmeldung allgemein
10 Digitalanzeige Strom/Spannung/Soll-/Istwert
11 Umschalter Schweißstrom/Schweißspannung
12 LED Störmeldung Kühlwasser (Option KG 100)
Seite 12 Bedienungsanleitung Typ 211 DTG, 170/211 ATG
12 8 9 10
6
7 5
11
4 3 2
2 – 22 s
0 – 10 s
% von I1
3 – 205 A
