2.2.2 Lichtbogenhandschweißen

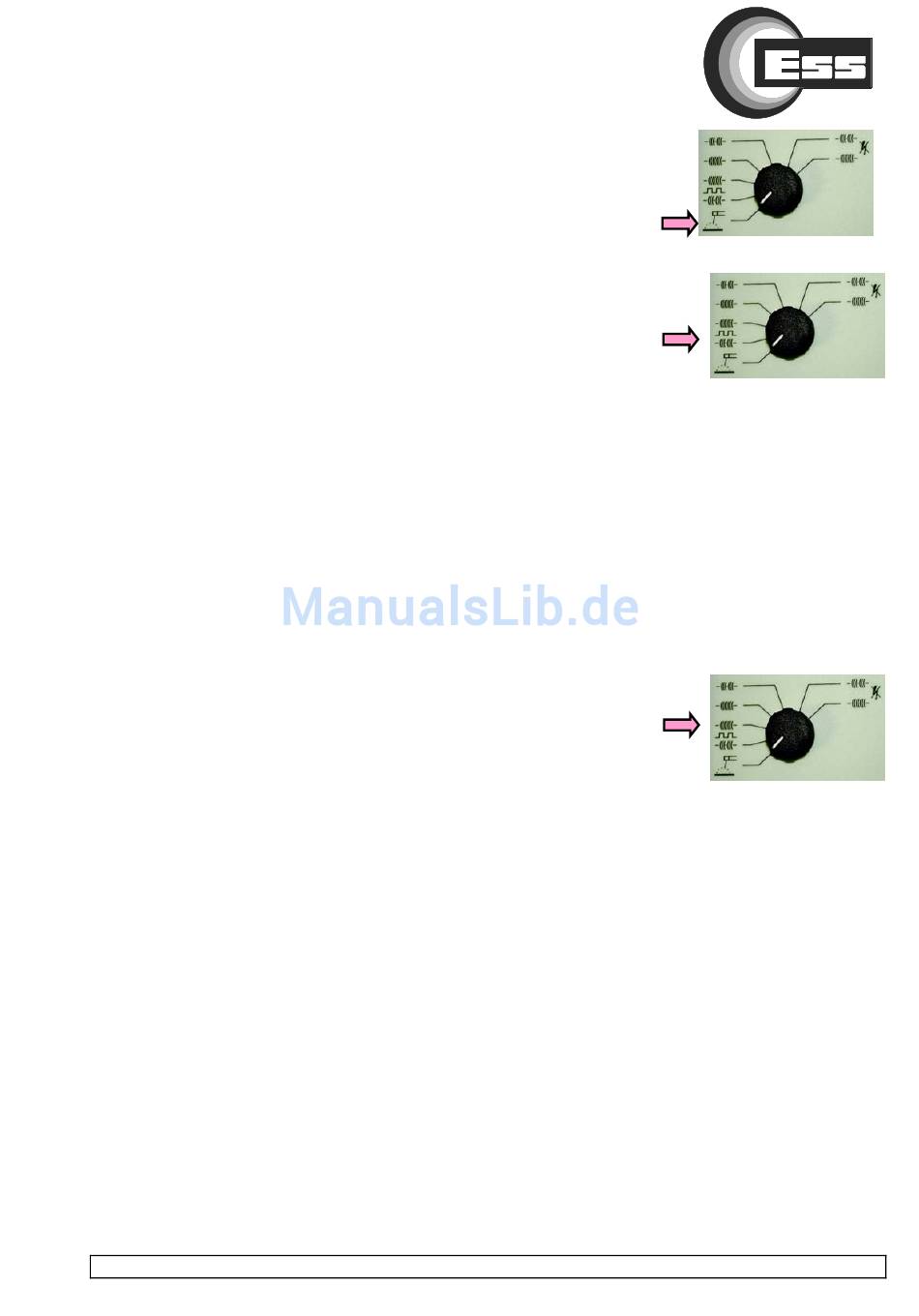

Anwählbar über den Drehschalter (Abb. 2, Pos. 7).
Bereich 3 – 170 A
2.2.3 WIG 2-Takt Pulsschweißen
Anwählbar über den Drehschalter (Abb. 2, Pos. 7)
Der Prozeßablauf ist wie folgt:
1. Takt:
Brennertaste drücken und halten. Das Schutzgas
strömt vor. Der Schweißprozeß beginnt mit dem
eingestellten Wert von I1 und einer festen Zeit. Nach
Ablauf dieser Zeit wird automatisch auf den Strom I2
und einer ebenfalls festen Zeit umgeschaltet. Die
LED`s leuchten dementsprechend auf.
2. Takt:
Brennertaste loslassen. Der Schweißstrom ver-
ringert sich pulsend während der eingestellten Zeit
(Abb. 2, Pos. 1) (Soft Down) auf den Endkrater-
füllstrom (20 % von I1). Das Schutzgas strömt in der
eingestellten Gasnachströmzeit weiter.
2.2.4 WIG 4-Takt Pulsschweißen
Anwählbar über den Drehschalter (Abb. 2, Pos. 7).
Der Prozeßablauf ist wie folgt:
1. Takt:
Brennertaste drücken und halten. Das Schutzgas
strömt innerhalb einer festen Zeit vor. Nach Ablauf
dieser Zeit zündet der Lichtbogen mit 20 % von I1
(Suchlichtbogen).
2. Takt:
Brennertaste loslassen. Der Schweißprozeß beginnt
mit dem eingestellten Wert von I1 und der dazu-
gehörenden festen Zeit. Nach Ablauf dieser Zeit wird
automatisch auf Strom I2 und einer ebenfalls festen
dazugehörenden Zeit umgeschaltet. Die LED`s
leuchten dementsprechend auf.
3. Takt:
Brennertaste drücken und halten. Der Schweiß-
strom verringert sich pulsend während der einge-
stellten Zeit auf den Endkraterfüllstrom (20 % von I1)
4. Takt:
Brennertaste loslassen. Der Lichtbogen erlischt. Das
Schutzgas strömt in der eingestellten Gasnachström-
zeit weiter.
Bedienungsanleitung Typ 211 DTG, 170/211 ATG Datum 10/01 Seiten Seite 13
