5. Lösen Sie durch Linksdrehung die 2 Fixierschrauben D des Steuerungsgehäuses um ca. 4 - 6 mm
und ziehen Sie das Kabel für den Potentialausgleich vom Flachstecker des Steuerungsgehäuses
ab.

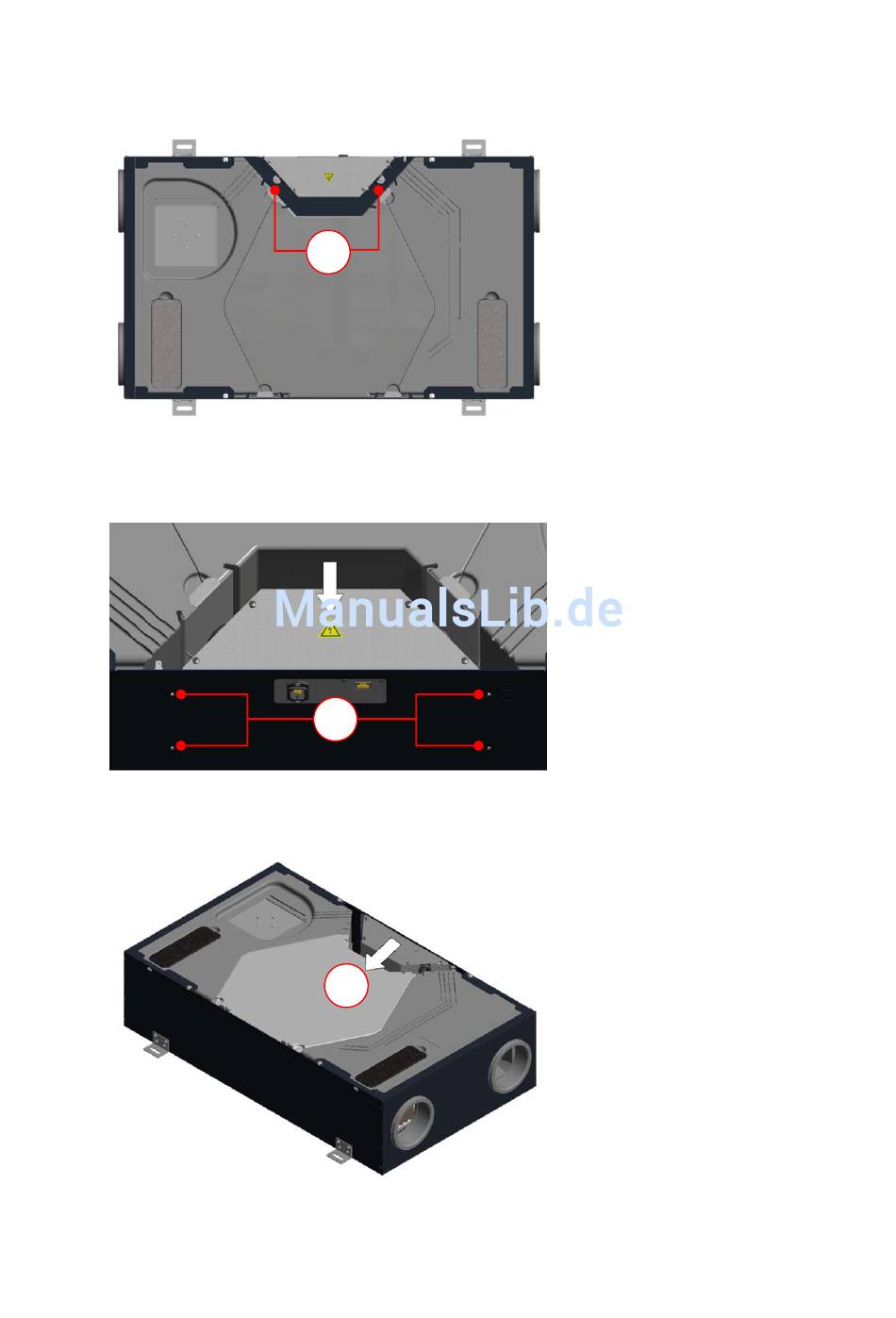

Abb. 34: Schrauben D zur Fixierung des Steuerungsgehäuses
6. Drücken Sie das Steuerungsgehäuse ca. 3 - 5 mm in Pfeilrichtung, so dass die Einpress-
Schlüsselloch-Befestiger aus den 4 Schlüssellöchern E der Gehäusewand ausrasten.
Abb. 35: Entriegeln der Schlüssellochverbindung
7. Entnehmen Sie das Steuerungsgehäuse jeweils schrittweise entsprechend der Pfeilrichtungen.
Abb. 36: Steuerungsgehäuses in Richtung Wärmetauscher schieben
D
E
1.
39
