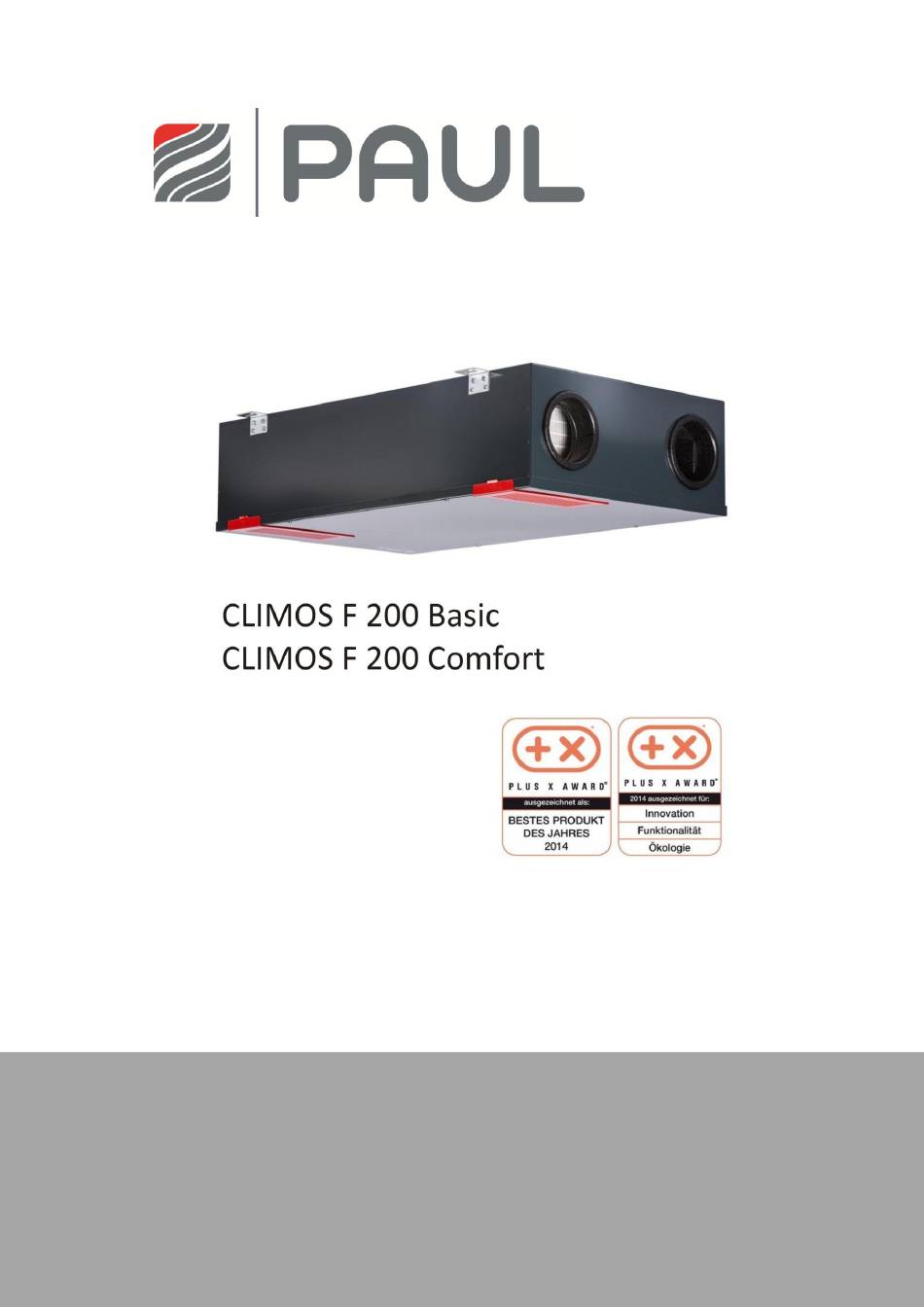

- Seite 1 Serviceanleitung - nur für Fachpersonal -...
- Seite 2 11.9 Wärmerückgewinnung zu gering ......................65 11.10 Störungen oder Probleme ohne Meldung .................... 66 Anhang ................................67 Anhang 1 Schaltplan CLIMOS F 200 Basic – Stand: 05.11.2013 ..............67 Anhang 2 Schaltplan CLIMOS F 200 Comfort – Stand: 05.11.2013 ............. 68 Notizen ................................69...
- Seite 3 Typenschild Typenschild Das Typenschild identifiziert das Produkt eindeutig. Das Typenschild befindet sich auf der Gehäuseseite neben den elektrischen Anschlüssen. Die Angaben auf dem Typenschild benötigen Sie für den sicheren Gebrauch des Produkts und bei Servicefragen. Das Typenschild muss dauerhaft am Produkt angebracht sein.
- Seite 4 Prinzipielle Anlagenkonfiguration Prinzipielle Anlagenkonfiguration Die prinzipelle Anlagenkonfiguration trägt allgemeingültigen Charakter und stellt nicht das Anlagenschema der projektbezogenen Lüftungsanlage dar! Sie dient der Darstellung der anlagentechnischen Systemanordnung für Sensoren und Lüftungskomponenten. Anlagenschema CLIMOS F 200 mit Sensoren und Lüftungskomponenten...
- Seite 5 Austausch der Gerätefilter Austausch der Gerätefilter Gerätefilter ersetzen Trennen Sie das Gerät vom Netzanschluss. Ziehen Sie, falls vorhanden, die rote Design-Filterabdeckung aus der Halterung des Gehäusedeckels.
- Seite 6 Austausch der Gerätefilter Greifen Sie mit dem Finger in die Griffmulde des Filterfaches. Entnehmen Sie die EPP-Filterabdeckung .
- Seite 7 Austausch der Gerätefilter Ziehen Sie den Filter am Zugband fassend aus dem Filterfach Verpacken Sie die Filter in einem dichten Beutel und führen Sie diesen dem Restmüll zu.
- Seite 8 Austausch der Gerätefilter Setzen Sie die neuen Filter in das Gerät ein, achten Sie dabei auf die Strömungsrichtung. Der Pfeil auf dem Filterrahmen und der im EPP-Filterfach eingeprägte Pfeil (neben der Griffmulde) müssen in die gleiche Richtung zeigen! Pollenfilter sind je nach Gerätetyp gemäß Typenschild in das Filterfach des Außenluftanschlusses einzusetzen! Das betreffende Filterfach ist mit diesem Aufkleber gekennzeichnet: Verschließen Sie alle Filterdeckungen in umgekehrter Reihenfolge.
- Seite 9 Austausch der Gerätefilter Rücksetzen der Filterlaufzeit Nach erfolgtem Filterwechsel ist der Timer für die Filterlaufzeit zurückzusetzen. Dazu sind je nach angeschlossenem Bedienelement folgende Schritte vorzunehmen. Reset Filterlaufzeit mit LED-Bedienteil Symbol / Anzeige Beschreibung Reset-Aktion Mit Filterrestlaufzeit kleiner als 10 Tage blitzt die rot leuchtende LED über der Taste Filterwechsel im Abstand von 3 s kurz auf.
- Seite 10 Austausch des Wärmetauschers Austausch des Wärmetauschers Trennen Sie das Gerät vom Netzanschluss. Ziehen Sie, falls vorhanden, die roten Design-Filterabdeckungen aus der Halterung des Gehäusedeckels.
- Seite 11 Austausch des Wärmetauschers Öffnen Sie die Vierteldrehverschlüsse durch eine 90 °-Drehung der unverlierbaren Schraube. Nehmen Sie den Gehäusedeckel ab und ziehen Sie das Kabel für den Potentialausgleich vom Flachstecker des Gehäusedeckels ab.
- Seite 12 Austausch des Wärmetauschers Ziehen Sie die Halteklammern (4x) senkrecht aus den EPP-Schaummodulen. Bewegen Sie die Wärmetauscher-Box am Zugband fassend auf und ab und ziehen ihn aus dem Gerät.
- Seite 13 Austausch des Wärmetauschers Setzen Sie den neuen Wärmetauscher ins Gerät ein. Achten Sie beim Einbau der Wärmetauscher-Box auf die korrekte Arretierung mit den Ventilator-Boxen mittels der Nut-Feder-Verbindung! Setzen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen. Verbinden Sie das Kabel für den Potentialausgleich mit dem Flachstecker des Gehäusedeckels. 10.
- Seite 14 Austausch der Master- und Slaveplatine Austausch der Master- und Slaveplatine Lesen Sie das Programm mit einem PC aus oder notieren Sie die Einstellwerte des TFT. Trennen Sie das Gerät vom Netzanschluss. Tragen Sie für Arbeiten an der Elektronik ein ESD-Armband.
- Seite 15 Austausch der Master- und Slaveplatine Ziehen Sie, falls vorhanden, die roten Design-Filterabdeckungen aus der Halterung des Gehäusedeckels. Öffnen Sie die Vierteldrehverschlüsse durch eine 90 °-Drehung der unverlierbaren Schraube.
- Seite 16 Austausch der Master- und Slaveplatine Nehmen Sie den Gehäusedeckel ab und ziehen Sie das Kabel für den Potentialausgleich vom Flachstecker des Gehäusedeckels ab. Ziehen Sie die Halteklammern (4x) senkrecht aus den EPP-Schaummodulen.
- Seite 17 Austausch der Master- und Slaveplatine Bewegen Sie die Wärmetauscher-Box am Zugband fassend auf und ab und ziehen ihn aus dem Gerät. 9. Lösen Sie durch Linksdrehung die 2 Fixierschrauben des Steuerungsgehäuses um ca. 4 - 6 mm und ziehen Sie das Kabel für den Potentialausgleich vom Flachstecker des Steuerungsgehäuses ab.
- Seite 18 Austausch der Master- und Slaveplatine 10. Entnehmen Sie das Steuerungsgehäuse aus dem Gerät. Drücken Sie dazu das Steuerungsgehäuse ca. 3 - 5 mm in Richtung Geräte Rückseite, so dass die Einpress-Schlüsselloch-Befestiger aus den 4 Schlüssellöchern der Gehäusewand ausrasten. 11. Entfernen Sie die Kabel von der Masterplatine und demontieren diese aus dem Gerät. 12.
- Seite 19 Austausch der Master- und Slaveplatine 13. Entfernen Sie die Kabel vom der Lüfterslaveplatine und demontieren diese aus dem Gerät. 14. Montieren Sie die neue Lüfterslaveplatine im Gerät. Achten Sie darauf, die Kabel laut Schaltplan zu montieren (siehe Anhang). 15. Achten Sie darauf, dass die DIP-Schalter richtig eingestellt sind. Dip 1 = „on“...
- Seite 20 Austausch der Master- und Slaveplatine 16. Entfernen Sie die Kabel vom BUS-Thermostat und demontieren dieses aus dem Gerät. 17. Montieren Sie das neue BUS-Thermostat im Gerät. Achten Sie darauf, die Kabel laut Schaltplan zu montieren (siehe Anhang). 18. Achten Sie darauf, dass der DIP-Schalter richtig eingestellt ist. Dip 1 = „on“...
- Seite 21 Austausch der Master- und Slaveplatine 19. Setzen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen. 20. Achten Sie beim Zusammenbau darauf, dass die Kabel sauber in der Führungsnut liegen. Achten Sie beim Einbau der Wärmetauscher-Box auf die korrekte Arretierung mit den Ventilator-Boxen mittels der Nut-Feder-Verbindung! 21.
- Seite 22 Austausch des Ventilators Austausch des Ventilators Trennen Sie das Gerät vom Netzanschluss. Tragen Sie für Arbeiten an der Elektronik ein ESD-Armband.
- Seite 23 Austausch des Ventilators Ziehen Sie, falls vorhanden, die roten Design-Filterabdeckungen aus der Halterung des Gehäusedeckels. Öffnen Sie die Vierteldrehverschlüsse durch eine 90 °-Drehung der unverlierbaren Schraube.
- Seite 24 Austausch des Ventilators Nehmen Sie den Gehäusedeckel ab und ziehen Sie das Kabel für den Potentialausgleich vom Flachstecker des Gehäusedeckels ab. Ziehen Sie die Halteklammern (4x) senkrecht aus den EPP-Schaummodulen.
- Seite 25 Austausch des Ventilators Bewegen Sie die Wärmetauscher-Box am Zugband fassend auf und ab und ziehen ihn aus dem Gerät. Lösen Sie durch Linksdrehung die 2 Fixierschrauben des Steuerungsgehäuses um ca. 4 - 6 mm und ziehen Sie das Kabel für den Potentialausgleich vom Flachstecker des Steuerungsgehäuses ab.
- Seite 26 Austausch des Ventilators Entnehmen Sie das Steuerungsgehäuse aus dem Gerät. Drücken Sie dazu das Steuerungsgehäuse ca. 3 - 5 mm in Richtung Geräte Rückseite, so dass die Einpress-Schlüsselloch-Befestiger aus den 4 Schlüssellöchern der Gehäusewand ausrasten. 10. Ziehen Sie die Ventialtor-Box des zu wechselnden Ventilators in Richtung Gerätemitte und entnehmen diese aus dem Gerät.
- Seite 27 Austausch des Ventilators 11. Ziehen Sie die Ventialtor-Box an der Nut-Feder-Verbindung auseinander. 12. Entfernen Sie die Ventilatorabdeckung (Spiralgehäuse).
- Seite 28 Austausch des Ventilators 13. Lösen Sie die Schrauben der des Ventilator-Halteplatte und entnehmen Sie den Ventialtor aus dem Spiralgehäuse. 14. Lösen Sie die Sicherungsschrauben des Ventilatorsteckers.
- Seite 29 Austausch des Ventilators 15. Tauschen Sie den Ventialtor aus und setzen Sie die Teile in umgekehrter Reihenfolge wieder zusammen. Achten Sie hierbei darauf, dass die Unterlegscheiben unter den Befestigungsschrauben sind. 16. Setzen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen. Achten Sie beim Zusammenbau darauf, dass die Kabel sauber in der Führungsnut liegen.
- Seite 30 Austausch des Ventilators 17. Verbinden Sie das Kabel für den Potentialausgleich mit dem Flachstecker des Gehäusedeckels. 18. Verschließen Sie den Gehäusedeckel durch 90°-Drehung der 4 unverlierbaren Schrauben der Vierteldrehverschlüsse 19. Stellen Sie die Netzverbindung wieder her.
- Seite 31 Austausch der Defrosterheizung (Vorheizregister) Austausch der Defrosterheizung (Vorheizregister) Trennen Sie das Gerät vom Netzanschluss. Tragen Sie für Arbeiten an der Elektronik ein ESD-Armband.
- Seite 32 Austausch der Defrosterheizung (Vorheizregister) Ziehen Sie, falls vorhanden, die roten Design-Filterabdeckungen aus der Halterung des Gehäusedeckels. Öffnen Sie die Vierteldrehverschlüsse durch eine 90 °-Drehung der unverlierbaren Schraube.
- Seite 33 Austausch der Defrosterheizung (Vorheizregister) Nehmen Sie den Gehäusedeckel ab und ziehen Sie das Kabel für den Potentialausgleich vom Flachstecker des Gehäusedeckels ab. Ziehen Sie die Halteklammern (4x) senkrecht aus den EPP-Schaummodulen.
- Seite 34 Austausch der Defrosterheizung (Vorheizregister) Bewegen Sie die Wärmetauscher-Box am Zugband fassend auf und ab und ziehen ihn aus dem Gerät. Lösen Sie durch Linksdrehung die 2 Fixierschrauben des Steuerungsgehäuses um ca. 4 - 6 mm und ziehen Sie das Kabel für den Potentialausgleich vom Flachstecker des Steuerungsgehäuses ab.
- Seite 35 Austausch der Defrosterheizung (Vorheizregister) 9. Entnehmen Sie das Steuerungsgehäuse aus dem Gerät. Drücken Sie dazu das Steuerungsgehäuse ca. 3 - 5 mm in Richtung Geräte Rückseite, so dass die Einpress-Schlüsselloch-Befestiger aus den 4 Schlüssellöchern der Gehäusewand ausrasten. 10. Ziehen Sie die Ventialtor-Box, in der sich das Vorheizregister befindet, in Richtung Gerätemitte und entnehmen diese aus dem Gerät.
- Seite 36 Austausch der Defrosterheizung (Vorheizregister) 11. Ziehen Sie die Ventialtor-Box an der Nut-Feder-Verbindung auseinander. 12. Ziehen Sie das Vorheizregister aus der Ventialtor-Box.
- Seite 37 Austausch der Defrosterheizung (Vorheizregister) 13. Ziehen Sie die Kabelschuhe des Anschlusskabels ab. 14. Setzen Sie das neue Vorheizregister ein und schließen sie es wieder an (siehe Schaltplan). 15. Setzen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen. Achten Sie beim Zusammenbau darauf, dass die Kabel sauber in der Führungsnut liegen. Achten Sie beim Einbau der Wärmetauscher-Box auf die korrekte Arretierung mit den Ventilator-Boxen mittels der Nut- Feder-Verbindung!
- Seite 38 Austausch der Defrosterheizung (Vorheizregister) 16. Verbinden Sie das Kabel für den Potentialausgleich mit dem Flachstecker des Gehäusedeckels. 17. Verschließen Sie den Gehäusedeckel durch 90°-Drehung der 4 unverlierbaren Schrauben der Vierteldrehverschlüsse 18. Stellen Sie die Netzverbindung wieder her.
- Seite 39 Austausch des Sicherheitstemperaturbegrenzers (STB) / Temperaturwächters am Defroster (Vorheizregister) Austausch des Sicherheitstemperaturbegrenzers (STB) / Temperaturwächters am Defroster (Vorheizregister) Trennen Sie das Gerät vom Netzanschluss. Tragen Sie für Arbeiten an der Elektronik ein ESD-Armband.
- Seite 40 Austausch des Sicherheitstemperaturbegrenzers (STB) / Temperaturwächters am Defroster (Vorheizregister) Ziehen Sie, falls vorhanden, die roten Design-Filterabdeckungen aus der Halterung des Gehäusedeckels. Öffnen Sie die Vierteldrehverschlüsse durch eine 90 °-Drehung der unverlierbaren Schraube.
- Seite 41 Austausch des Sicherheitstemperaturbegrenzers (STB) / Temperaturwächters am Defroster (Vorheizregister) Nehmen Sie den Gehäusedeckel ab und ziehen Sie das Kabel für den Potentialausgleich vom Flachstecker des Gehäusedeckels ab. Ziehen Sie die Halteklammern (4x) senkrecht aus den EPP-Schaummodulen.
- Seite 42 Austausch des Sicherheitstemperaturbegrenzers (STB) / Temperaturwächters am Defroster (Vorheizregister) Bewegen Sie die Wärmetauscher-Box am Zugband fassend auf und ab und ziehen ihn aus dem Gerät. Lösen Sie durch Linksdrehung die 2 Fixierschrauben des Steuerungsgehäuses um ca. 4 - 6 mm und ziehen Sie das Kabel für den Potentialausgleich vom Flachstecker des Steuerungsgehäuses ab.
- Seite 43 Austausch des Sicherheitstemperaturbegrenzers (STB) / Temperaturwächters am Defroster (Vorheizregister) Entnehmen Sie das Steuerungsgehäuse aus dem Gerät. Drücken Sie dazu das Steuerungsgehäuse ca. 3 - 5 mm in Richtung Geräte Rückseite, so dass die Einpress-Schlüsselloch-Befestiger aus den 4 Schlüssellöchern der Gehäusewand ausrasten. 10.
- Seite 44 Austausch des Sicherheitstemperaturbegrenzers (STB) / Temperaturwächters am Defroster (Vorheizregister) 11. Ziehen Sie die Ventialtor-Box an der Nut-Feder-Verbindung auseinander. 12. Ziehen Sie das Vorheizregister aus der Ventialtor-Box.
- Seite 45 Austausch des Sicherheitstemperaturbegrenzers (STB) / Temperaturwächters am Defroster (Vorheizregister) 13. Öffnen Sie die Befestigungsschrauben des Heizelements und entnehmen es aus dem Metallgehäuse. 14. Tauschen Sie den Sicherheitstemperaturbegrenzer (STB) / Temperaturwächter aus.
- Seite 46 Austausch des Sicherheitstemperaturbegrenzers (STB) / Temperaturwächters am Defroster (Vorheizregister) 15. Setzen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen. Achten Sie beim Zusammenbau darauf, dass die Kabel sauber in der Führungsnut liegen. Achten Sie beim Einbau der Wärmetauscher-Box auf die korrekte Arretierung mit den Ventilator-Boxen mittels der Nut- Feder-Verbindung! 16.
- Seite 47 Austausch des Temperatursensors Austausch des Temperatursensors Trennen Sie das Gerät vom Netzanschluss. Tragen Sie für Arbeiten an der Elektronik ein ESD-Armband.
- Seite 48 Austausch des Temperatursensors Ziehen Sie, falls vorhanden, die roten Design-Filterabdeckungen aus der Halterung des Gehäusedeckels. Öffnen Sie die Vierteldrehverschlüsse durch eine 90 °-Drehung der unverlierbaren Schraube.
- Seite 49 Austausch des Temperatursensors Nehmen Sie den Gehäusedeckel ab und ziehen Sie das Kabel für den Potentialausgleich vom Flachstecker des Gehäusedeckels ab. Ziehen Sie die Halteklammern (4x) senkrecht aus den EPP-Schaummodulen.
- Seite 50 Austausch des Temperatursensors Bewegen Sie die Wärmetauscher-Box am Zugband fassend auf und ab und ziehen ihn aus dem Gerät. Lösen Sie durch Linksdrehung die 2 Fixierschrauben des Steuerungsgehäuses um ca. 4 - 6 mm und ziehen Sie das Kabel für den Potentialausgleich vom Flachstecker des Steuerungsgehäuses ab.
- Seite 51 Austausch des Temperatursensors Entnehmen Sie das Steuerungsgehäuse aus dem Gerät. Drücken Sie dazu das Steuerungsgehäuse ca. 3 - 5 mm in Richtung Geräte Rückseite, so dass die Einpress-Schlüsselloch-Befestiger aus den 4 Schlüssellöchern der Gehäusewand ausrasten. 10. Ausschnitt Anlagenschma mit T1 bis T5...
- Seite 52 Austausch des Temperatursensors 11. Lokalisieren Sie den betreffenden Temperatursensor. 19. Ziehen Sie den Temperatursensor aus der Lüfterbox. Eventuell muss dazu die Ventilator-Box entnommen werden. Hierzu ziehen Sie bitte die entsprechende Ventialtor-Box in Richtung Gerätemitte und entnehmen diese aus dem Gerät.
- Seite 53 Austausch des Temperatursensors 12. Klemmen Sie den entsprechenden Sensor von der Platine. T1 bis T4 13. Tauschen Sie den Temperatursensor aus. 14. Setzen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen. Achten Sie beim Zusammenbau darauf, dass die Kabel sauber in der Führungsnut liegen. Achten Sie beim Einbau der Wärmetauscher-Box auf die korrekte Arretierung mit den Ventilator-Boxen mittels der Nut- Feder-Verbindung!
- Seite 54 Austausch des Temperatursensors 15. Verbinden Sie das Kabel für den Potentialausgleich mit dem Flachstecker des Gehäusedeckels. 16. Verschließen Sie den Gehäusedeckel durch 90°-Drehung der 4 unverlierbaren Schrauben der Vierteldrehverschlüsse 17. Stellen Sie die Netzverbindung wieder her.
- Seite 55 Meldungen, Fehlervisualisierung und Fehlersignalisierung 10 Meldungen, Fehlervisualisierung und Fehlersignalisierung Die Gerätesteuerung ist mit einem internen System zur Fehlererkennung ausgerüstet. Die Visualisierung der Meldungen und Fehlerprognose erfolgt entsprechend der Darstellungsmöglichkeiten des angeschlossenen Bedienteiles. 10.1 Fehlersignalisierung mit LED-Bedienteil Tritt ein Fehler im System auf, wird dieser durch die LEDs dargestellt. Der Ausfall des Zu- oder Abluftlüfters, ein Sensorfehler sowie das Unterschreiten der Frostschutzschwelle wird, wie in der Tabelle 3 beschrieben, dargestellt.
- Seite 56 Meldungen, Fehlervisualisierung und Fehlersignalisierung Außentemperatur zu aktuelle Außenlufttemperatur Ventilatoren werden Außenlufttemperatur niedrig < Sollwert länger als 10 min abgeschaltet > Sollwert; Kontrolle nach 1 h Fehler Lüfter 1 Hall Zuluftlüfter meldet keine Ventilatoren werden manuelles Einstellen Drehzahl abgeschaltet einer Lüfterstufe Fehler Lüfter 2 Hall Abluftlüfter meldet keine Ventilatoren werden...
- Seite 57 Fehlerbehandlung 11 Fehlerbehandlung 11.1 Fehler Ventilator ACHTUNG! Fehler Ventilator Hall 1 Hall 2 Platine wegen unter 230 V Spannung stehender Teile nicht berühren! Lüfterrad Nein beschädigt? Unterbrechen Sie die Netzspannung. Neustart des Gerätes Warten Sie 20 s. miss 230 V Nein Spannungsversorgung Sicherung...
- Seite 58 Fehlerbehandlung 11.2 Fehler Temperatursensor ACHTUNG! Fehler Temperatursensor T1 / T2 / T3 / T4 / T5 Platine wegen unter 230 V Spannung stehender Teile nicht berühren! Sensor angeschlossen Nein lt. Schaltplan? Sensor montieren oder Einstellung prüfen Nein Einstellung prüfen korrigiere prüfe Einstellung Widerstand...
- Seite 59 Fehlerbehandlung 11.3 Kommunikationsfehler Defroster ACHTUNG! Kommunikationsfehler Defroster NHR/EWT-Stellklappe Platine wegen unter 230 V Spannung stehender Teile nicht berühren! prüfe Anlage und Menü, ob versehentlich Freigabe / prüfe DIP im BUS-Thermostat Neustart Nein O.K.? Einstellung prüfe ändern Nein Cat 5-Kabel O.K.? tausche ersetze BUS-Thermostat...
- Seite 60 Fehlerbehandlung 11.4 Kommunikationsfehler Lüfterslave ACHTUNG! Kommunikationsfehler Lüfterslave Platine wegen unter 230 V Spannung stehender Teile nicht berühren! prüfe Cat 5-Kabel Nein zwischen Master und Slave O.K.? tausche ersetze Slave Verbindung...
- Seite 61 Fehlerbehandlung 11.5 TFT ohne Kommunikation ACHTUNG! TFT ohne Kommunikation schwarzer Bildschirm mit Platine wegen unter 230 V Text unten links 2 … Spannung stehender Teile nicht berühren! keine Kommunikation mit Gerät prüfe Kabel und Stecker Nein O.K.? neu verkabeln tausche TFT oder Master-Controller und Neustart...
- Seite 62 Fehlerbehandlung 11.6 Fehler Außenlufttemperatur zu niedrig Fehler Außenlufttemperatur ACHTUNG! zu niedrig Platine wegen unter 230 V Spannung stehender Teile nicht berühren! Frostschutz Nein vorhanden? montiere Frostschutz prüfe VHR durch Abkühlen des Sensors mit Eisspray, Nein miss Spannung 230 V am VHR O.K.? prüfe STB prüfe Freigabe...
- Seite 63 Fehlerbehandlung 11.7 Fehler Zulufttemperatur zu niedrig Fehler Zulufttemperatur ACHTUNG! zu niedrig Platine wegen unter 230 V Spannung stehender Teile nicht berühren! prüfe DIP-Schalter S2-1 Nein linke rechte Version O.K.? ändere prüfe DIP-Schalter Stellung Bypass- Nein klappe (siehe Fehler Bypass) O.K.? siehe Fehler prüfe Temperatur- Bypassklappe...
- Seite 64 Fehlerbehandlung 11.8 Ventilator zu laut Ventilator ACHTUNG! zu laut Platine wegen unter 230 V Spannung stehender Teile nicht berühren! Filter verschmutzt? Nein tausche Filter kontrolliere Rohrleitung auf Nein Verstopfung (Außen- und Fortluftgitter) O.K.? prüfe Ventilator beseitige (siehe Fehler Verstopfung Hall1 Hall 2)
- Seite 65 Fehlerbehandlung 11.9 Wärmerückgewinnung zu gering ACHTUNG! Wärmerückgewinnung zu gering Platine wegen unter 230 V Spannung stehender Teile nicht berühren! prüfe Temperatur- Nein sensor O.K.? benutze anderen Prüfe Sensor Temperatur- messstelle (direkt Nein am Stutzen des Gerätes) O.K.? miss direkt am Gerätestutzen Wirkungs- Nein...
- Seite 66 Fehlerbehandlung 11.10 Störungen oder Probleme ohne Meldung Im Folgenden ist eine Übersicht der Störungen oder Probleme ohne Meldung dargestellt. Problem/Störung Ursache Kontrolle / Maßnahme Alles aus Netzspannung Kontrolliere die Sicherung an der Steuerungsplatine. Ist die Sicherung O.K., dann ist die Leiterplatte defekt.
- Seite 67 Anhang Anhang Anhang 1 Schaltplan CLIMOS F 200 Basic – Stand: 05.11.2013...
- Seite 68 Anhang Anhang 2 Schaltplan CLIMOS F 200 Comfort – Stand: 05.11.2013...
- Seite 69 Notizen Notizen...
- Seite 70 PAUL Wärmerückgewinnung GmbH August-Horch-Str. 7 08141 Reinsdorf Deutschland Tel.: +49 (0) 3 75 - 30 35 05 0 Fax: +49 (0) 3 75 - 30 35 05 55 info@paul-lueftung.de www.paul-lueftung.de Gültig ab 21.08.2014...
