Einbaulage deckenhängend
Bei der Einbaulage deckenhängend erfolgt die Montage waagerecht an der Deckenfläche in den
Langlöchern (38x10 mm) der 4 Montagewinkel mit geeigneten Befestigungselementen je nach
Deckenkonstruktion.
Sollte das CLIMOS in einer Zwischendecke montiert werden, empfehlen wir den Verbau der
produktbezogenen Trockenbau-Revisionsklappe in der abgehängten Decke. Der Abstand zwischen
Unterkante Rohdecke zu Unterkante Trockenbau-Revisionsklappe beträgt mindestens 270 mm. Das
Lüftungsgerät wird in diesem Fall zentrisch im Öffnungsbereich dieser Wartungsklappe an der Rohdecke
befestigt.

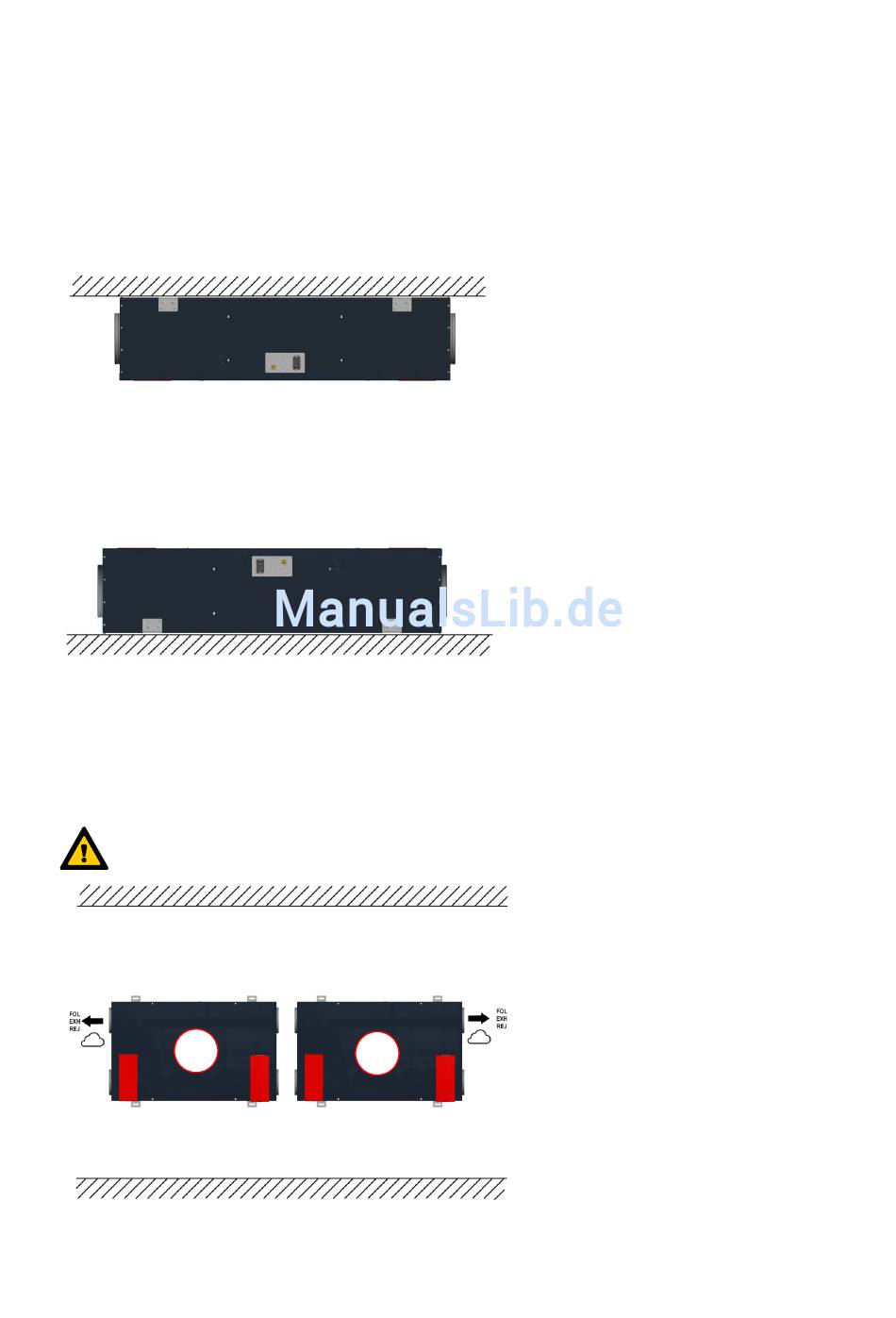

Abb. 16: Einbaulage deckenhängend
3.3.3
Einbaulage liegend
Bei der Einbaulage liegend erfolgt die Montage waagerecht auf der Bodenfläche in den Langlöchern
(38x10 mm) der 4 Montagewinkel mit geeigneten Befestigungselementen je nach Bodenkonstruktion.
Abb. 17: Einbaulage liegend
3.3.4
Einbaulage wandhängend waagerecht
Bei der Einbaulage wandhängend waagerecht erfolgt die Montage waagerecht an der Wandfläche in den
Langlöchern (38x10 mm) der 4 Montagewinkel mit geeigneten Befestigungselementen je nach
Wandkonstruktion.
Der Fortluftanschluss für die Bauformen Typ A oder Typ B muss sich immer oben befinden!
A
Abb. 18: Einbaulage wandhängend waagerecht
B
31
