Der Anschluss mehrerer Bedienteile mit gleicher Adressnummer führt zu einem
Kommunikationsfehler!
Der Betriebs-Modus des Lüftungsgerätes richtet sich nach dem letzten Eingabebefehl an
einem der angeschlossenen TFT-Touchpanel.
3.4.4
Anschluss LED-Bedienteil
Der Betrieb des Lüftungsgerätes ist nur mit einer Bedieneinheit Typ LED-Bedienteil möglich.
An die Klemme X1 der Anschlussplatine ist das Kabel Typ J-Y(ST)Y 2x2x0,6 gemäß Tab. 20
anzuschließen. Das Bandkabel verbindet die Anschlussplatine mit der Platine der LED-Bedienfolie.
X1

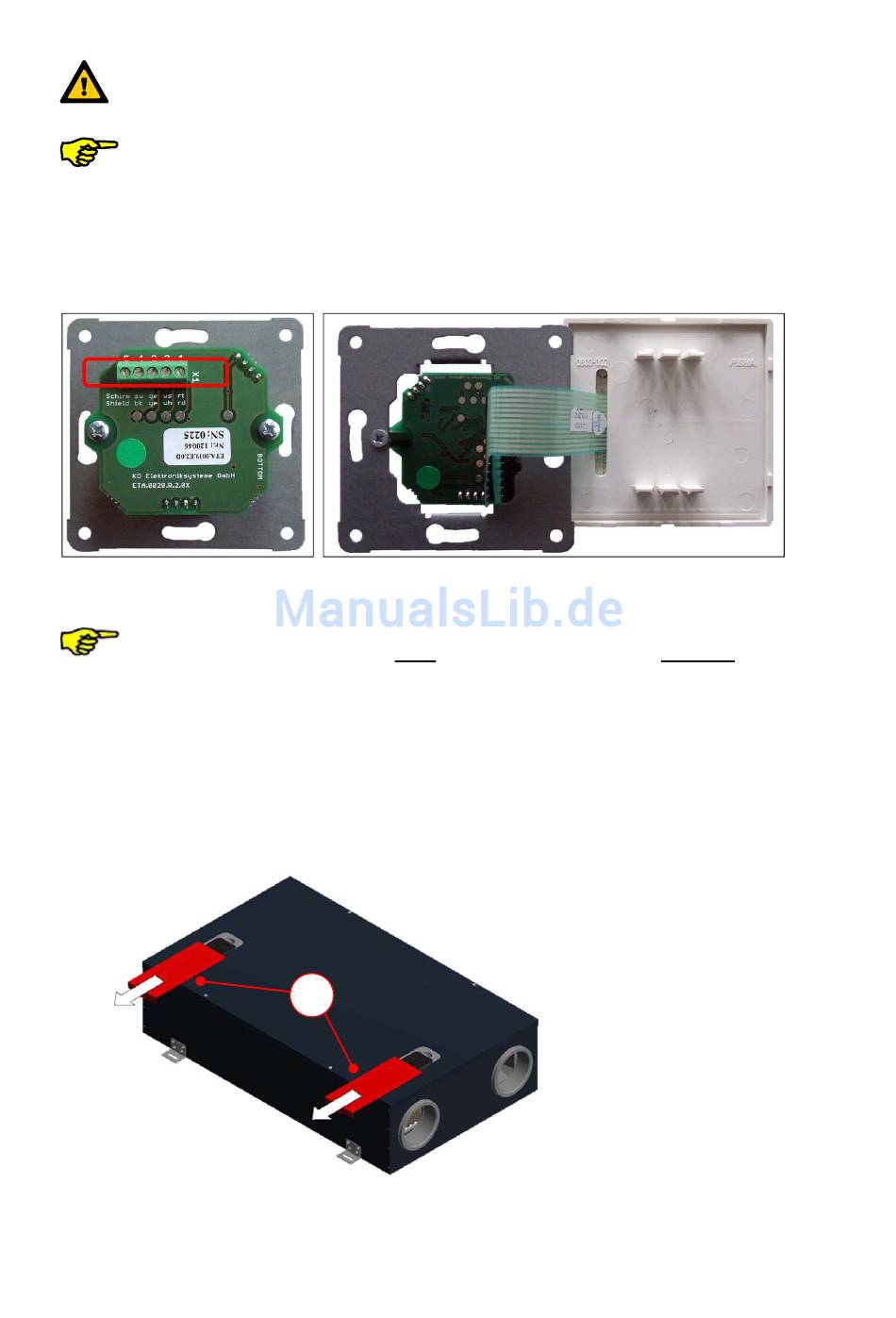

Abb. 29: Anschlussplatine mit Klemme X1 auf UP-Tragplatte; Bandkabel der Anschlussplatine; Rückseite
LED-Bedienfolie (von links nach rechts)
Das Bandkabel bei der Montage nicht von der Anschlussplatine abziehen, sondern LED-
Bedienfolie diagonal durch den PEHA-Abdeckrahmen führen!
3.4.5
Anschluss externer Aktoren / Sensoren am Master-Controller
Gehen Sie zum Anschluss der Kabel für die Aktoren / Sensoren am Master-Controller wie folgt vor:
1. Trennen Sie das CLIMOS vom Netzanschluss.
2. Ziehen Sie, falls vorhanden, die roten Design-Filterabdeckungen A aus der Halterung des
Gehäusedeckels.
Abb. 30: 2x Design-Filterabdeckungen A herausziehen
A
37
