6.3.8 Wetterstation multisense

1 2 3 4 5 6 7 8 9

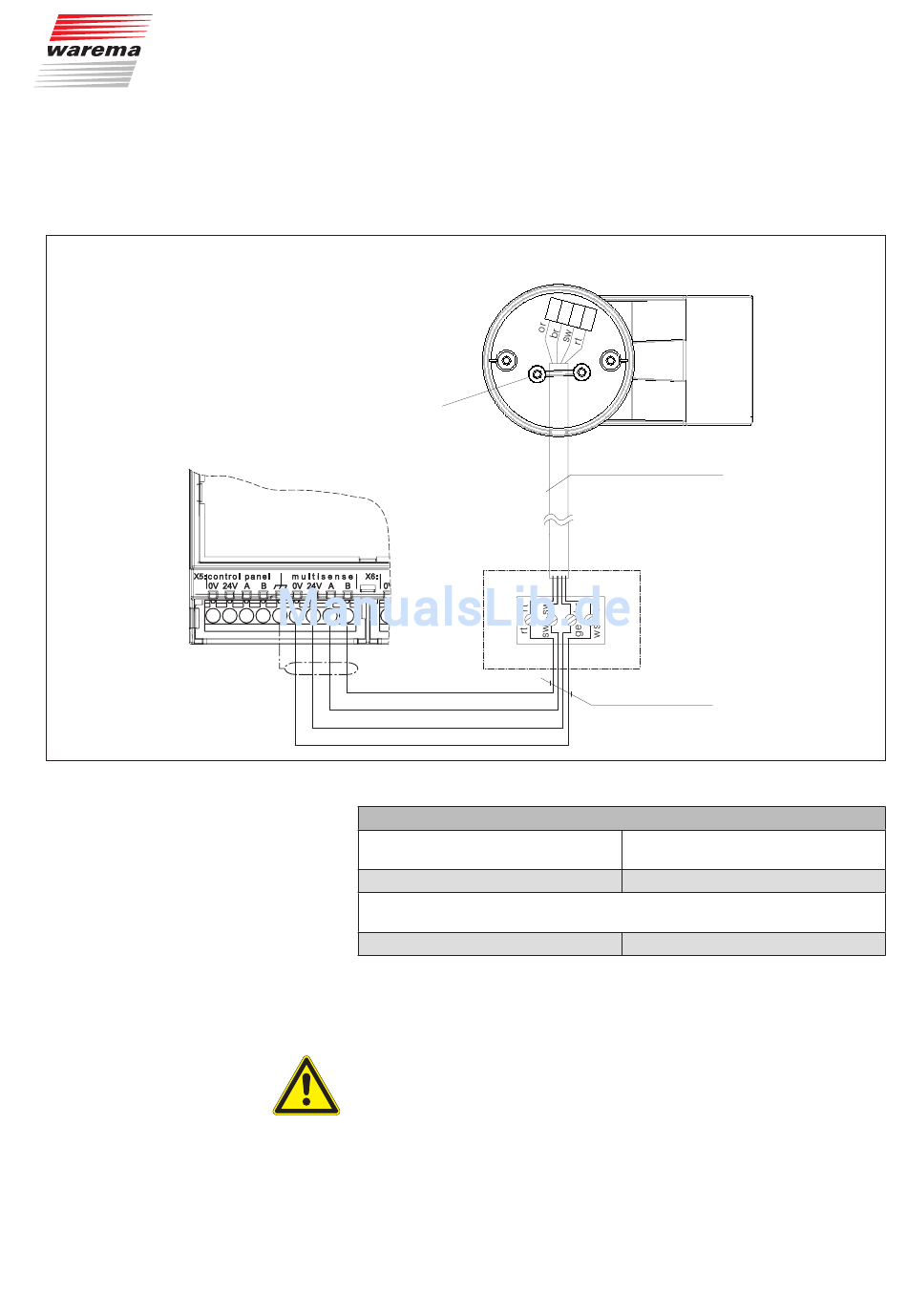

Abb. 25 Anschluss einer Wetterstation multisense
890426_a•de•01.02.2011
Die Wetterstation multisense liefert alle erforderlichen Wetterdaten, um die
umfangreichen Automatikfunktionen der Wisotronic effizient einzusetzen. Zum
Anschluss ist lediglich eine 4-adrige Leitung erforderlich.
Klemme 1: 0 V
Klemme 2: 24 V
Klemme 3:
Klemme 4:
Zugentlastung
Wisotronic
Leistungsteil
1
Klemmleiste X5, Klemmen 6 bis 9
Zulässiger Leiterquerschnitt
Abisolierlänge
Bei Verwendung von eindrähtigen Leitern bis 1,5 mm
Klemme eingelegt werden.
maximale Leitungslänge
Verwenden Sie ausschließlich Leitungen vom Typ JY(St)Y 2x2x0.8 mm.
Die Wisotronic erkennt automatisch, ob und welche Messwertgeber ange-
schlossen sind.
VVRSIIHH
Werden keine Messwertgeber angeschlossen, können Sie an der
Steuerung nichts beschädigen, es wird dann lediglich die aktuelle
Raumtemperatur angezeigt. Bedenken Sie jedoch, dass in diesem Fall
die Sonnenschutzsteuerung nicht korrekt arbeiten kann und dadurch Ihr
Sonnenschutz beschädigt werden könnte!
HINWEIS Je nach Montagesituation können Sie die Leitung vom Typ JY(St)Y auch
direkt bis zur Wetterstation multisense verlegen. Hierbei muss aber auf eine
durchgängig UV-geschützte Verlegung (z.B. in Leerrohr, Schlauch) geachtet
werden. Montieren die Leitung so, dass kein Wasser in die Geräte oder ins
Gebäude eindringen kann.
Wetterstation multisense
Ansicht von unten
1 2 3
4
A
B
4 x AWG 26 C UL schwarz
rt
JY(St)Y 2 x 2 x 0,8 mm
sw
ge
ws
Technische Änderungen behalten wir uns vor
Anschluss
Abzweigdose
bauseitig
0,14 bis 4,0 mm eindrähtig
2
0,14 bis 2,5 mm feindrähtig
2
6,5 mm
dürfen zwei Adern pro
2
200 m
