5.4.2 AP-Variante

890426_a•de•01.02.2011
Das Aufputzgehäuse kann nach dem Öffnen der Klemmenabdeckungen
direkt mit dem Untergrund verschraubt werden. Entsprechende Montageboh-
rungen befinden sich im Gehäuseboden.
Zum Öffnen der Klemmenabdeckungen führen Sie einen Schlitzschrauben-
dreher (Empfehlung: Klinge 3,0 - 4,0 mm) in die jeweilige Deckelöffnung ein
(siehe Abb. 10) und hebeln Sie den Klappdeckel vorsichtig auf. Wiederholen
Sie den Vorgang für die zweite Öffnung des Deckels. Wenn beide Verrastun-
gen gelöst sind, lässt sich der Deckel aufklappen.
Den zweiten Deckel können Sie auf die gleiche Weise öffnen.
Montieren Sie das Gehäuse und nehmen Sie dann die erforderlichen An-
schlussarbeiten vor.
184 mm
210 mm

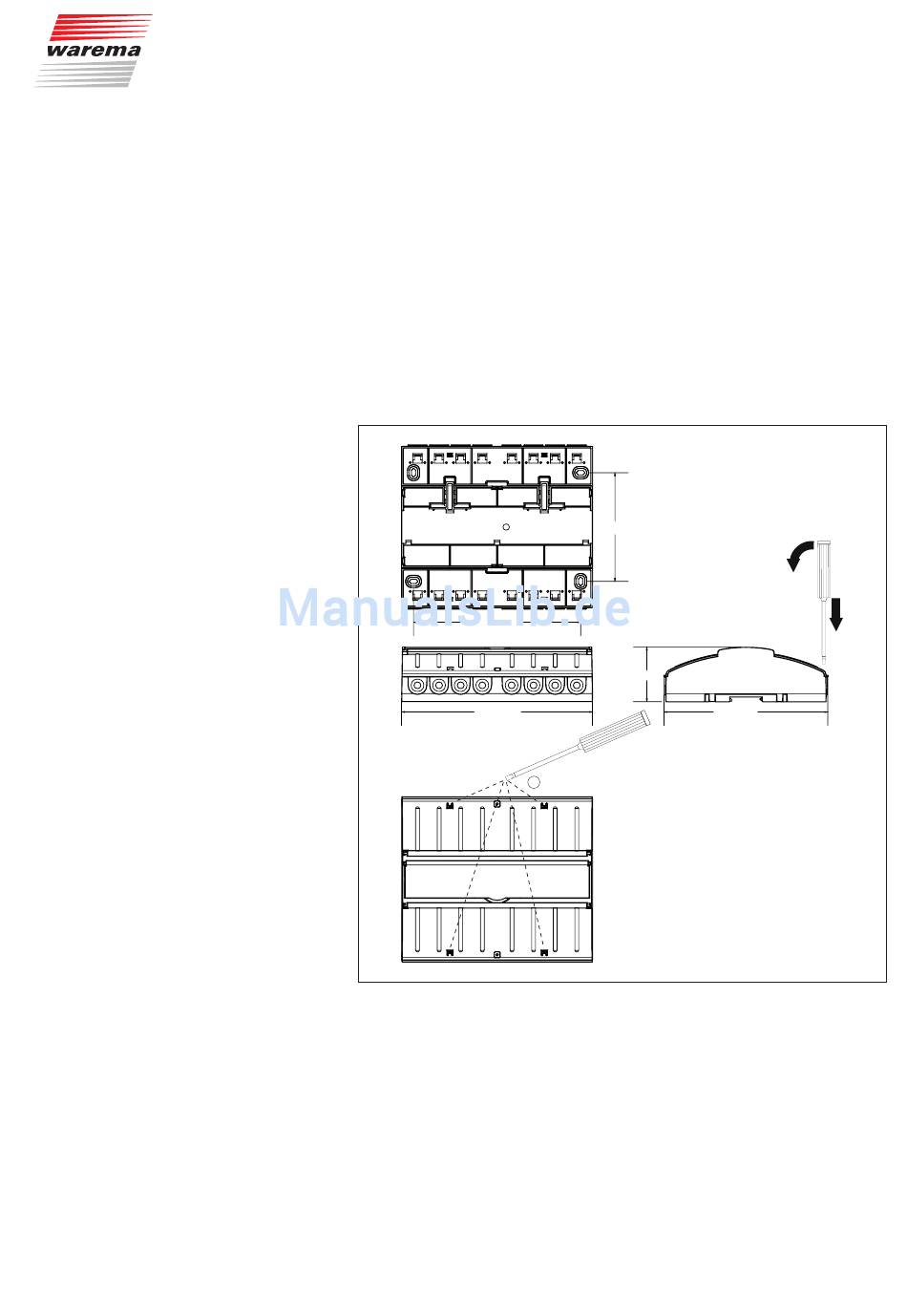

Abb. 10 Aufputzgehäuse
119 mm
60 mm
-
Technische Änderungen behalten wir uns vor
Montage
180 mm
