6.3.2 Spannungsversorgung

890426_a•de•01.02.2011
Die Spannungsversorgung der Wisotronic einschließlich Bediengerät und
Messwertgebern erfolgt zentral über die Netzanschlussklemmen des Leis-
tungsteils.
Zuleitung
100-240 V AC
50/60Hz / 16A
NYM-J 3x1,5

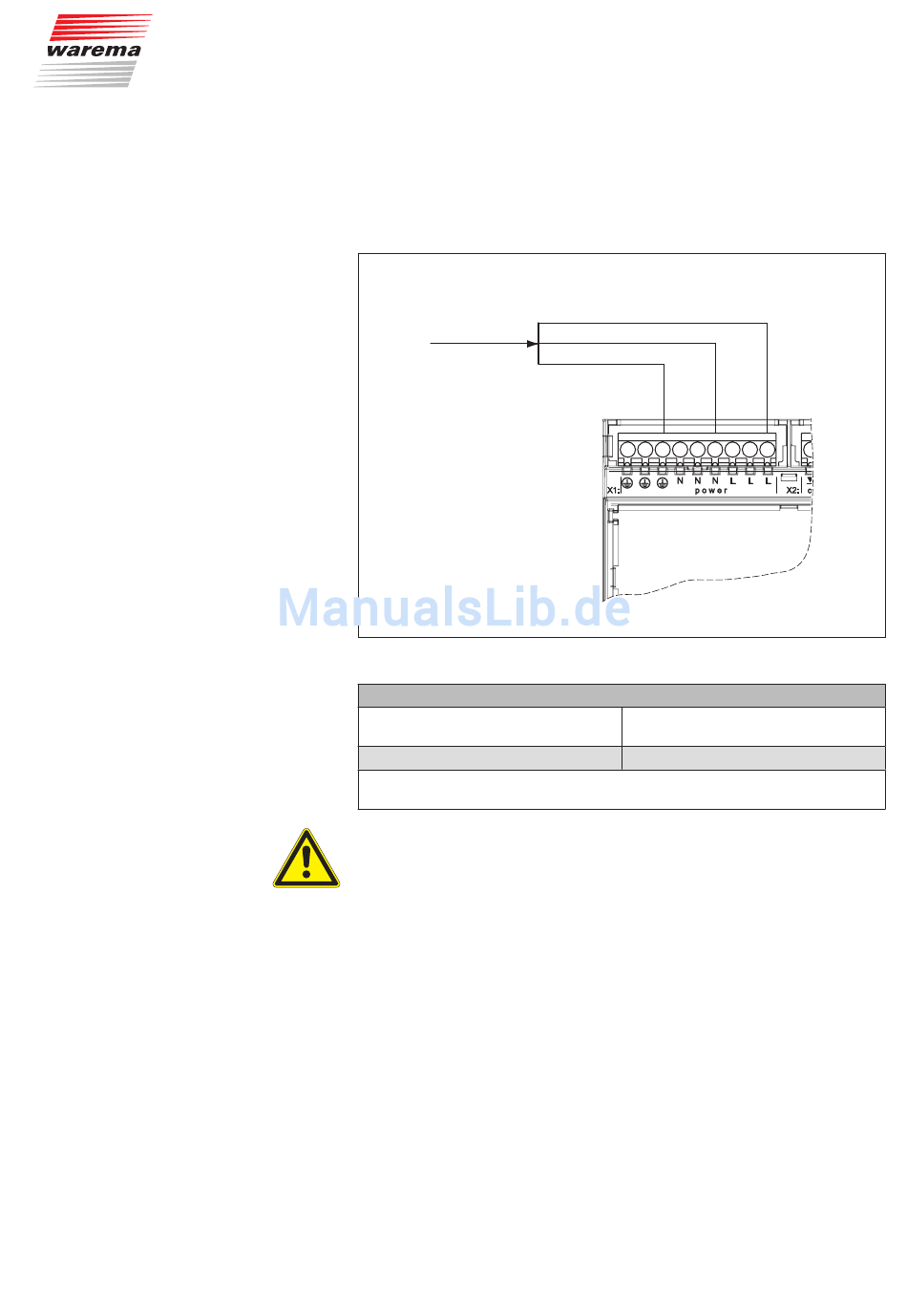

Abb. 19 Anschluss der Spannungsversorgung
Klemmleiste X1
Zulässiger Leiterquerschnitt
Abisolierlänge
Bei Verwendung von eindrähtigen Leitern bis 1,5 mm
Klemme eingelegt werden.
WARRNR
In der festverlegten Installation ist eine vorgeschaltete Trennvorrichtung
vorzusehen, um die Wisotronic von der Versorgungsspannung
trennen zu können (Schalter nach EN 60335-1, Abschnitt 25.2, z.B.
Leitungsschutzschalter). Eventuell zugehörige Motorsteuereinheiten
(MSE) und ihre Verbraucher dürfen nicht über diesen
Leitungsschutzschalter mit abgesichert werden.
Werden an die Klemmleisten X2/X3/X4 24 V-Steuerleitungen angeschlossen,
müssen diese mit mindestens 8 mm Abstand zu den 230 V-Leitungen verlegt
werden. Ansonsten sind die 24 V-Leitungen doppelt zu isolieren (z.B. mit
Silikonschläuchen)!
Anschluss
9 8 7 6 5 4 3 2 1
Wisotronic
Leistungsteil
0,14 bis 4,0 mm eindrähtig
2
0,14 bis 2,5 mm feindrähtig
2
6,5 mm
dürfen zwei Adern pro
2
