Zusammenbau des Modells

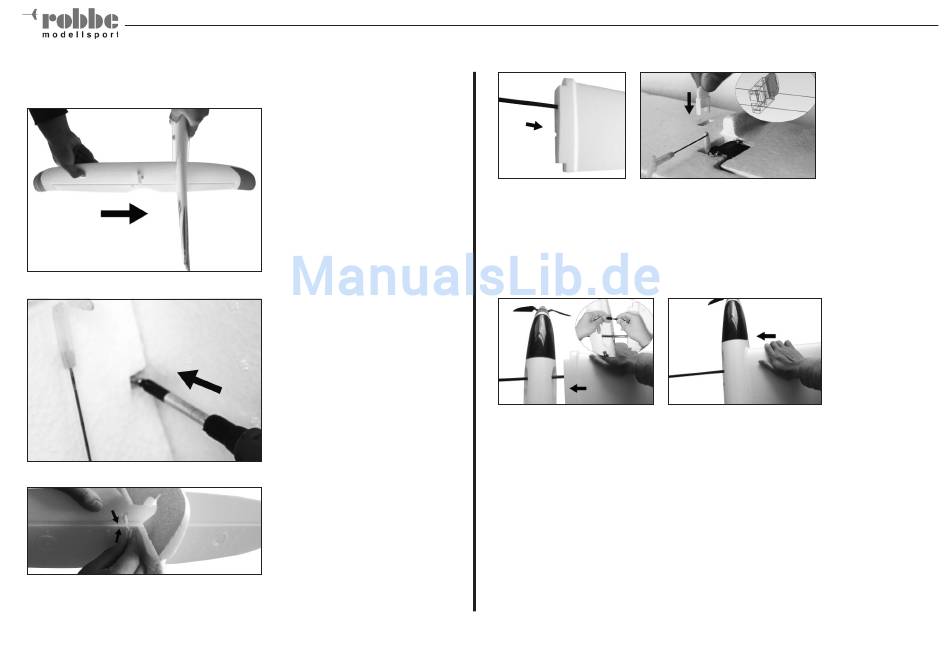

Bild 1
Bild 2
Bild 3
Führen Sie das Höhen-
leitwerk von links in die
Aussparung im Seiten-
leitwerk
mit
leichtem
Druck ein, bis es bün-
dig mit dem Rumpf ab-
schließt (Bild 1).
Richten Sie das Höhen-
leitwerk rechtwinklig zum
Rumpf aus.
Überprüfen Sie den kor-
rekten Sitz und sichern
Sie das Höhenleitwerk
mit
der
beiliegenden
Schraube (Bild 2).
Hängen Sie das Ruder-
gestänge in das Ruder-
horn des Höhenleitwerks
ein (Bild 3).
Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF
Bild 4
Führen Sie den Tragflächenverbindungsholm so in die
rechte Tragfläche ein, dass sich die eingefräste Nut auf
der Unterseite der Fläche befindet (Bild 4). Ist die Nut des
Holms mit der Aussparung auf der Tragflächenunterseite
deckungsgleich, sichern Sie den Holm durch Einstecken
eines Arretierungspins (Bild 5).
Bild 6
Bevor Sie die Tragfläche mit dem gesicherten Holm in die
rechte Rumpfaussparung einstecken, schließen Sie das
Querruderservo an (grüne Markierung auf Stecker und
Buchse) (Bild 6). Führen Sie die Fläche bündig in den
Rumpf ein (Bild 7). Stecken Sie die linke Tragfläche auf den
Holm auf und schließen Sie das Querruderservo an (rote
Markierung auf Stecker und Buchse). Führen Sie die Fläche
bündig in die Rumpfaussparung ein. Überprüfen Sie den
korrekten Sitz und sichern Sie die Fläche mit dem zweiten
Arretierungspin.
Bild 5
Bild 7
7
