Inhaltszusammenfassung für ROBBE S25051

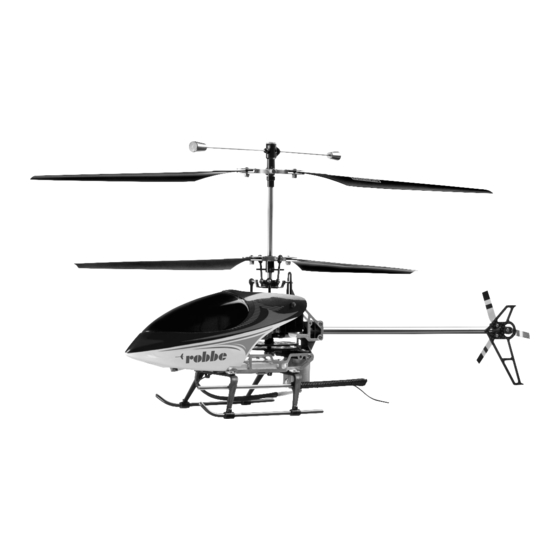

- Seite 1 Bedienungsanleitung Blue Arrow Co-Axial No. S25051 Mode 1 40 MHz No. S25052 Mode 2 40 MHz...
- Seite 2 Bedienungsanleitung No. S25051, Blue Arrow S25052 Wichtige Betriebshinweise Empfängerantenne abwickeln, Senderantenne ganz ausziehen Zur Inbetriebnahme Sender einschalten, geladenen Flugakku anschließen. Ausschalten in umgekehrter Reihenfolge Nach Beenden des Flugbetriebs mit einer Akkuladung Motoren und Regler ca. 30 min. auskühlen lassen. Erst dann einen neuen Flugzyklus beginnen.
- Seite 3 Lipo-Akku 3,7 V; 1000 mAh Verehrter Kunde, Sie haben sich für einen montierten Hubschrauber aus dem Hause robbe Modellsport entschieden. Dafür dan- ken wir Ihnen. Das Modell ist nach wenigen Handgriffen flugfertig. Um Ihnen den sicheren Betrieb dieses Modells zu erleich-...
- Seite 4 Bedienungsanleitung No. S25051, Blue Arrow S25052 Bilder 2 und 3, Bedienelemente am Sender - A: Betriebsanzeige - B: Knüppel für Funktion 1 und 2 - C: Trimmung für Funktion 1 Trimmung für Funktion 2 - E: Ein / Aus-Schalter - F: Antenne - G: Knüppel für Funktion 3 und 4...
- Seite 5 Senderquarze tragen die Bezeichnung Frequenzangabe Kanalnr., Empfängerquarze Bezeichnung +Frequenzangabe und Kanalnr. Ersatzquarze für Sender und Empfänger sind im robbe Service erhält- lich. Quarzschublade des Senders herausziehen, Quarz „N” wechseln. Kabinenhaube lösen und abnehmen. Quarz „Q“ aus dem Empfänger herausziehen. Neuen Quarz einsetzen.
- Seite 6 Bedienungsanleitung No. S25051, Blue Arrow S25052 Die Funktionsweise eines Koaxial-Hubschraubers Im Gegensatz zum konventionellen Hubschrauber besitzt ein Koaxial-Heli zwei gegenläufige Hauptrotoren Mode 1 Mode 2 und keinen angetriebenen Heckrotor. Die Drehmomente der beiden Hauptrotoren heben sich Steigen bei gleicher Drehzahl gegeneinander auf, sodass das...
- Seite 7 Bedienungsanleitung No. S25051, Blue Arrow S25052 Bilder 11 und 12: Litzenantenne des Empfängers abwickeln. Antenne mit einem Klebebandstreifen z. B. an den Kufen befestigen. Die Antenne darf nicht in bewegliche Teile geraten. Antenne nicht kürzen. Die Senderantenne einschrauben und komplett auszie- hen.
- Seite 8 Bedienungsanleitung No. S25051, Blue Arrow S25052 Es empfiehlt sich, die Motoren mit einer Akkuladung ein- laufen zu lassen. Motoren mit mäßiger Drehzahl (ca. 1/4 Gas) drehen lassen, Modell nicht abheben. Nach erneutem Laden des Flugakkus erfolgt der erste Start. Austrimmen des Modells, hier im Beispiel mit Mode 1 Alle Trimmungen am Sender in Mittelstellung bringen.
- Seite 9 Bei Ersatzteilbestellungen bitte die vollständige Set- Nummer und die Bezeichnung angeben. Vor erneutem Laden den Akku abkühlen lassen. robbe Modellsport GmbH & Co. KG Bild 17: Einstellmöglichkeiten am Empfänger Technische Änderungen vorbehalten Am Empfänger befinden sich 2 Einstellpotis.
- Seite 10 Bedienungsanleitung No. S25051, Blue Arrow S25052 S2505001 Hauptrotorblätter 4St S2505002 Paddelblock S2505003 Paddelstange S2505004 Kugelkopfset S2505005 Seitenflosse HM5G4Z20 Motorset 130PH HM5G4Z21 LiPo Akku 3,7V 1000mAh HM5G4Z23 Ladegerät 4,2V 500mAh S2505006 Heckrotorhalter S2505007 Heckrotor S2505008 Heckrohr S2505009 Heckbalancer S2505010 Landegestell S2505011...
- Seite 11 Dies gilt für alle Länder der Europäischen Union sowie anderen Europäischen Ländern mit separatem Sammelsystem. Konformitätserklärung Hiermit erklärt die robbe Modellsport GmbH & Co. KG, dass sich dieses Produkt in Übe- reinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften folgender Richtlinien befindet: •...
- Seite 12 Irrtum und technische Änderungen vorbehalten Copyright robbe-Modellsport 2008 Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der robbe-Modellsport GmbH & Co.KG robbe Modellsport GmbH & Co. KG Metzloserstr. 36 Telefon: 06644 / 87-0 D36355 Grebenhain robbe-Form ADAI...
