Inhaltszusammenfassung für ROBBE SKY CLIMBER ARF

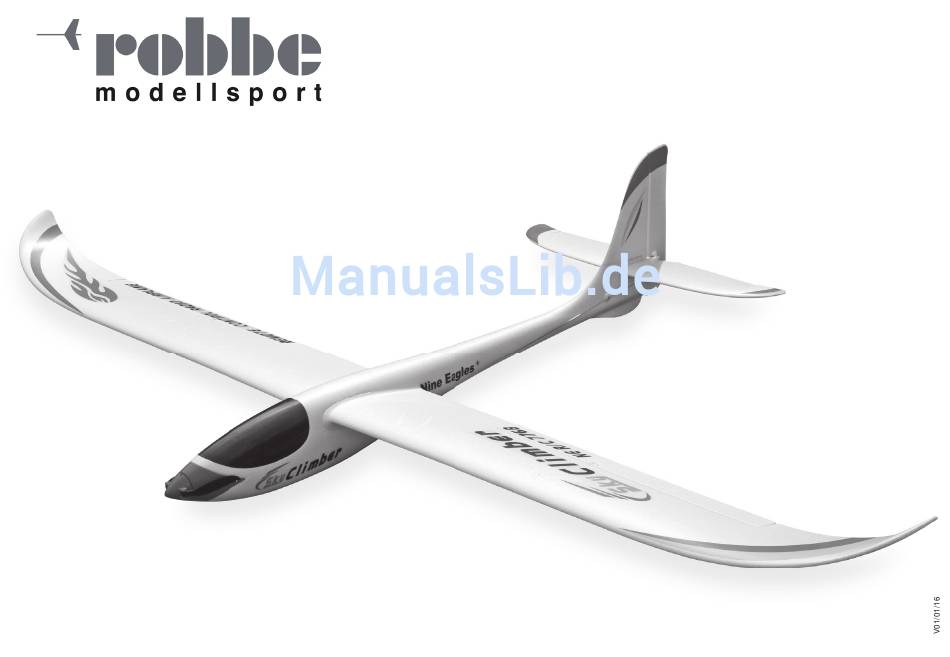

- Seite 1 SKY CLIMBER Montage- und Bedienungsan lei tung SKY CLIMBER ARF No. NE2001ARF...
- Seite 2 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF...
- Seite 3 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Erläuterung der Fachbegriffe: Inhalt Seite Erläuterung der Fachbegriffe / Inhaltsangabe Motordrehzahl („Gas“): Hiermit wird die Drehzahl Sicherheitshinweise 4, 5 des Antriebsmotors gesteuert. Knüppel oben = Lieferumfang / Technische Daten / empfohlenes Zubehör höchste Drehzahl; Knüppel unten = Motor aus. Zusammenbau des Modells Seitenruder: Hiermit wird die Fluglage des Mo- dells um die Hochachse gesteuert, das Flugzeug...
- Seite 4 Bau und Betrieb der Modelle haben, wird ausdrücklich auf diese Ge- sie wieder trocken sind, nicht mehr verwenden! fahren hingewiesen und jegliche Haftung ausgeschlossen. Entweder im robbe Service überprüfen lassen oder ersetzen. Durch Nässe oder Absturz können versteckte Fehler entstehen, welche Propeller bei Flugzeugen und generell alle sich bewegenden nach kurzer Betriebszeit zu einem Funktionsausfall führen.
- Seite 5 Soweit gesetzlich zulässig ist die Verpflichtung zur Schadenersatzlei- oder Wohngebieten. stung, gleich aus welchen Rechtsgründen, auf den Rechnungswert der • Betreiben Sie Ihr Modell auch nicht in der Nähe von Schleusen und an dem schadensstiftenden Ereignis unmittelbar beteiligten robbe-Pro- öffentlichem Schiffsverkehr. dukten begrenzt. Dies gilt nicht, soweit nach zwingenden gesetzlichen • Betreiben Sie Ihr Modell nicht auf öffentlichen Straßen, Autobahnen, Vorschriften wegen Vorsatzes oder grober Fahrlässigkeit unbeschränkt Wegen und Plätzen etc., sondern nur an zugelassenen Orten.
-
Seite 6: Lieferumfang
Empfohlenes Zubehör: - Fernsteueranlage Nine Eagles J-5 Pro - 2x No. 8010 Varta Industrial 1,5V Mignon Batterie AA VE4 für Sender J-5 Pro - 1x No. 6613TNXE LiPo-Akku robbe NXE-Power EVO 3S2200/30C Bitte beachten Sie unbedingt die Sicherheitshin- - Geeignetes Ladegerät. - Seite 7 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Zusammenbau des Modells Führen Sie das Höhen- leitwerk von links in die Aussparung im Seiten- Bild 4 Bild 5 leitwerk leichtem Druck ein, bis es bün- Führen Sie den Tragflächenverbindungsholm so in die dig mit dem Rumpf ab- rechte Tragfläche ein, dass sich die eingefräste Nut auf schließt (Bild 1).
-
Seite 8: Sicherheitshinweise Für Lipo-Akkus
Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Laden des Flugakkus am Ladegerät Sicherheitshinweise für Lipo-Akkus: • Den Akku nicht in Wasser oder andere Flüssigkeiten (bei Verwendung des Laders NE200113) tauchen. • Akku nicht erhitzen, ins Feuer werfen oder in die Das Ladegerät muss mit dem beiliegenden Anschlusskabel pol- Mikrowelle legen. richtig an eine 12V-Stromquelle mit min. 2A Ausgangsleistung • Nicht kurzschließen oder verpolt laden • Akku keinem Druck aussetzen, deformieren oder werfen angeschlossen werden. - Seite 9 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Sendereinstellung Mode 1 (bei RTF-Version) Sendereinstellung Mode 2 (bei RTF-Version) Drehzahl-Trimmung Höhenruder-Trimmung Drehzahl-Trimmung Höhenruder-Trimmung Wahlschalter Schalter Dualrate Schalter Wahlschalter Bremsklappen Bremsklappen Dualrate Drehzahl- Höhenruder- steuerung Drehzahl- Querruder- steuerung und steuerung und steuerung und Seitenruder- Querruder- Seitenruder-...
- Seite 10 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Einstellung „primäre“ und „erweiterte“ Steuerfunktion Umbau des Senders von „Mode 2“ (Gas links) (bei RTF-Version) auf „Mode 1“ (Gas rechts) (bei RTF-Version) Der Sender bietet die Möglichkeit, die Empfindlichkeit der Serienmäßig wird der Sender in Mode 2 ausgeliefert. Wird Knüppelausschläge einzustellen.
- Seite 11 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Sendereinstellungen Mode 1 (bei RTF-Version) Drehzahl-Trimmung: Wenn der Propeller ohne Bewegen des Drehzahlknüppels anläuft oder nicht auf Bewegungen des Knüppels reagiert, so gleichen Sie dies mit der Drehzahl-Trimmung aus. Seitenruder-Trimmung: Wenn das Modell beim Starten die Rumpfnase nach rechts oder links dreht, gleichen Sie diese Drehung mit den Seitenruder-Trimmtasten aus, bis...
- Seite 12 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Sendereinstellungen Mode 2 (bei RTF-Version) Drehzahl-Trimmung: Wenn der Propeller ohne Bewegen des Drehzahlknüppels anläuft oder nicht auf Bewegungen des Knüppels reagiert, so gleichen Sie dies mit der Drehzahl-Trimmung aus. Seitenruder-Trimmung: Wenn das Modell beim Starten die Rumpfnase nach rechts oder links dreht, gleichen Sie diese Drehung mit den Seitenruder-Trimmtasten aus, bis...
-
Seite 13: Flugvorbereitung
Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Flugvorbereitung Richtige Vorgehensweise vor dem Start! Schalten Sie den Sender ein (Bild 1). Bringen Sie den Drehzahlknüppel und die Drehzahltrimmung auf die un- terste Position. Öffnen Sie die Kabinenhaube, legen Sie den geladenen Lipo-Flugakku ein und sichern Sie ihn ge- gen Verrutschen mit dem Klettband. - Seite 14 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Steuerung des Modells im Mode 1 (bei RTF-Version) Steuerung des Modells im Mode 2 (bei RTF-Version) Drehzahl hoch (Start): Drehzahl aus (Landung): Drehzahl hoch (Start): Drehzahl aus (Landung): Kurve links: Kurve rechts: Kurve links: Kurve rechts: Sinkflug: Steigflug:...
-
Seite 15: Wichtige Hinweise
Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Wichtige Hinweise Die ersten Flüge Starten: Das Modell in die Hand nehmen, die Drehzahl auf volle Leistung stellen und das Modell mit einem leichten Schwung gegen den Wind freigeben. Das Modell muss so ausgetrimmt sein, dass es eine stabile Fluglage einnimmt und leicht steigt. - Seite 16 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Neu-Binden des Senders (bei RTF-Version) Dieser Vorgang ist nur nach Austausch von einzelnen Komponenten erforderlich. Drehzahlknüppel und Trimmung in unterste Stellung bringen (Motor aus). Sender mög- lichst nahe am Empfänger platzieren. Am Sender den waagerechten Trimmschalter unter der rechten Steuereinheit nach links drücken und den Sender einschalten (Bild 1).
-
Seite 17: Schutzfunktion Des Bl-Regler Bei Angeschlossenem Akku
Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Schutzfunktion des BL-Regler bei angeschlossenem Bremsklappeneinstellung Akku: In der werksseitig vorgenommenen Einstellung fahren die Brems- Wird der Motor bei angeschlossenem Flugakku am BL-Regler klappen nach unten aus. Um diese Einstellung umzukehren (Brems- des Sky Climber länger als 2,5 Minuten nicht betrieben, ertönt ein klappen nach oben), gehen Sie bitte wie folgt vor: deutlicher Warnton im Modell. -
Seite 18: Ersatzteilliste Sky Climber Rtf
Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF NE200101 NE200102 NE200103 NE200104 NE200105 NE200106 Ersatzteilliste SKY CLIMBER RTF Bestell-No. Bezeichung NE200101 Rumpf NE200102 Leitwerksatz NE200103 Tragfläche NE200104 Propeller-Set NE200107 NE200108 NE200109 NE200110 NE200105 Ruderhörner NE200106 Ruderanlenkung NE200107 Schrauben-Set NE200108 Luftschraubenkupplung NE200109 Lipo-Akku 11,1V 1800mAh NE200110 Motor-Set... - Seite 19 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF Hiermit erklärt die AvioTiger Germany GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anfor- derungen und anderen relevanten Vorschriften der entsprechenden CE Richtlinien befindet. Die Original-Konformitätser- klärung finden Sie im Internet unter www.aviotiger-germany.de, bei der jeweiligen Gerätebeschreibung unter „Download“...
- Seite 20 Montage- und Bedienungsanleitung SKY CLIMBER No. NE2001ARF AvioTiger Germany GmbH Theresienhöhe 28 - 80339 München Telefon 089 / 215 466 470 · Fax: 089 / 215 466 479 · info@aviotiger-germany.de · www.aviotiger-germany.de Geschäftsführer: Thomas Mock · Sitz der Gesellschaft: München · Handelsregister: Amtsgericht München. HRB 219622 Rücksendungen erfolgen, nach vorheriger Anmeldung, ausschließlich frei an RC-Service Eberhardt.
