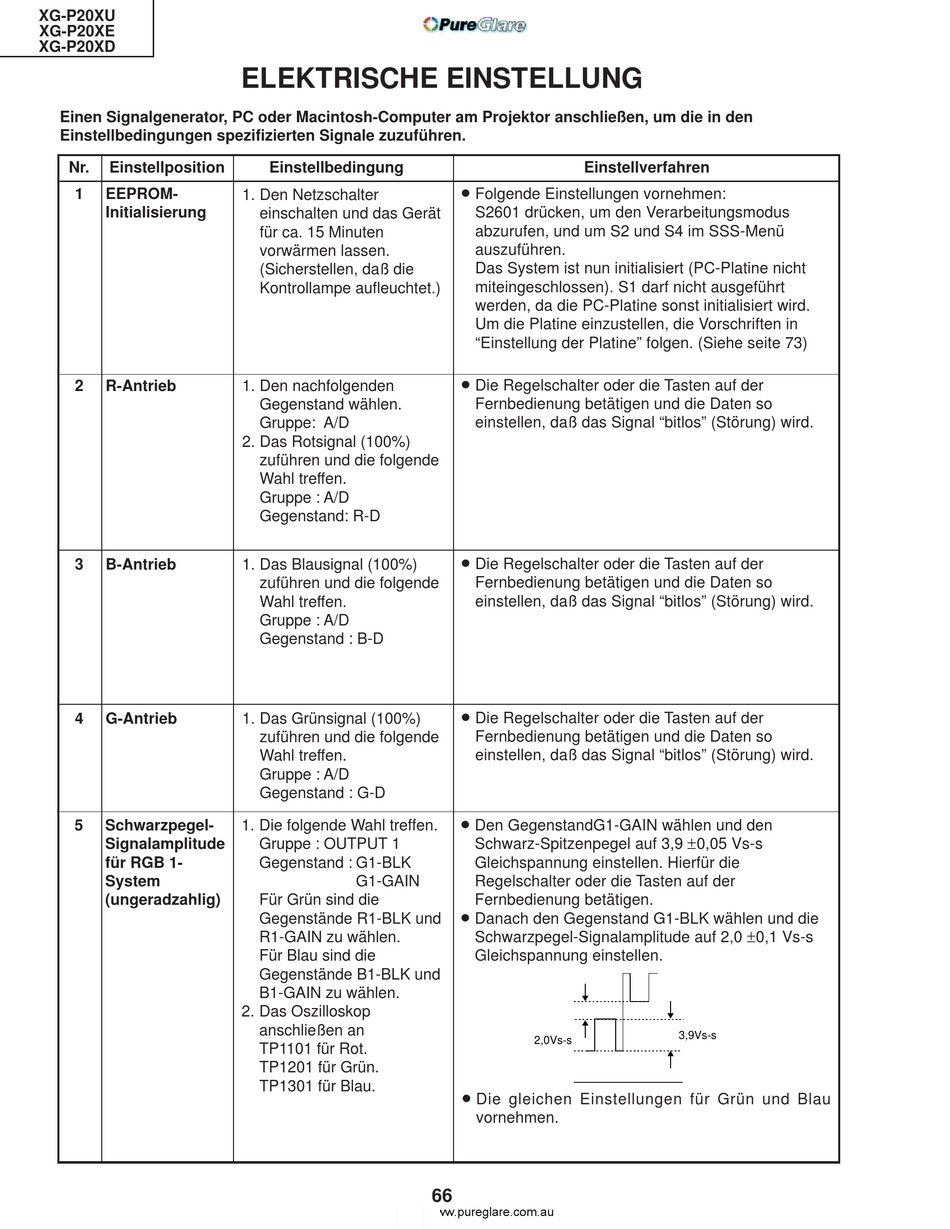

Elektrische Einstellung - Sharp XG-P20XU Bedienungsanleitung

XG-P20XU
XG-P20XE
XG-P20XD
Einen Signalgenerator, PC oder Macintosh-Computer am Projektor anschließen, um die in den
Einstellbedingungen spezifizierten Signale zuzuführen.
Nr. Einstellposition
1 EEPROM-
Initialisierung
2 R-Antrieb
3 B-Antrieb
4 G-Antrieb
5 Schwarzpegel-
Signalamplitude
für RGB 1-
System
(ungeradzahlig)

ELEKTRISCHE EINSTELLUNG

Einstellbedingung
1. Den Netzschalter
einschalten und das Gerät
für ca. 15 Minuten
vorwärmen lassen.
(Sicherstellen, daß die
Kontrollampe aufleuchtet.)
1. Den nachfolgenden
Gegenstand wählen.
Gruppe: A/D
2. Das Rotsignal (100%)
zuführen und die folgende
Wahl treffen.
Gruppe : A/D
Gegenstand: R-D
1. Das Blausignal (100%)
zuführen und die folgende
Wahl treffen.
Gruppe : A/D
Gegenstand : B-D
1. Das Grünsignal (100%)
zuführen und die folgende
Wahl treffen.
Gruppe : A/D
Gegenstand : G-D
1. Die folgende Wahl treffen.
Gruppe : OUTPUT 1
Gegenstand : G1-BLK
G1-GAIN
Für Grün sind die
Gegenstände R1-BLK und
R1-GAIN zu wählen.
Für Blau sind die
Gegenstände B1-BLK und
B1-GAIN zu wählen.
2. Das Oszilloskop
anschließen an
TP1101 für Rot.
TP1201 für Grün.
TP1301 für Blau.
http://www.pureglare.com.au
Einstellverfahren
» Folgende Einstellungen vornehmen:
S2601 drücken, um den Verarbeitungsmodus
abzurufen, und um S2 und S4 im SSS-Menü
auszuführen.
Das System ist nun initialisiert (PC-Platine nicht
miteingeschlossen). S1 darf nicht ausgeführt
werden, da die PC-Platine sonst initialisiert wird.
Um die Platine einzustellen, die Vorschriften in
"Einstellung der Platine" folgen. (Siehe seite 73)
» Die Regelschalter oder die Tasten auf der
Fernbedienung betätigen und die Daten so
einstellen, daß das Signal "bitlos" (Störung) wird.
» Die Regelschalter oder die Tasten auf der
Fernbedienung betätigen und die Daten so
einstellen, daß das Signal "bitlos" (Störung) wird.
» Die Regelschalter oder die Tasten auf der
Fernbedienung betätigen und die Daten so
einstellen, daß das Signal "bitlos" (Störung) wird.
» Den GegenstandG1-GAIN wählen und den
Schwarz-Spitzenpegel auf 3,9 ±0,05 Vs-s
Gleichspannung einstellen. Hierfür die
Regelschalter oder die Tasten auf der
Fernbedienung betätigen.
» Danach den Gegenstand G1-BLK wählen und die
Schwarzpegel-Signalamplitude auf 2,0 ±0,1 Vs-s
Gleichspannung einstellen.
2,0Vs-s
» Die gleichen Einstellungen für Grün und Blau
vornehmen.
66
3,9Vs-s
