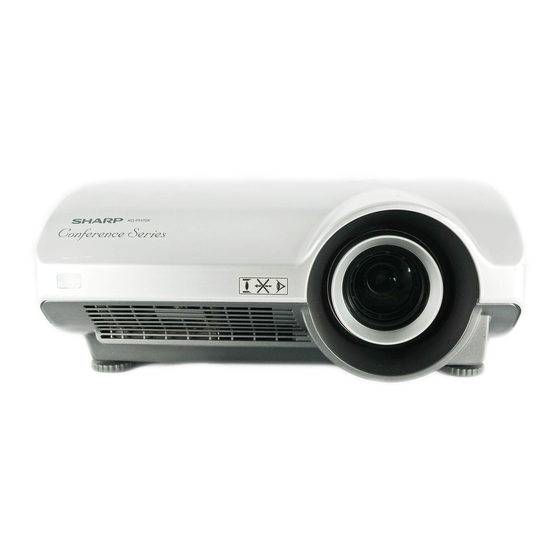

- Seite 1 BEDIENUNGSANLEITUNG MODELL XG-PH70X (mit Standard-Zoomobjektiv) XG-PH70X-N (ohne Objektiv) MULTIMEDIA-PROJEKTOR...
- Seite 2 WICHTIG ∑ Zu Ihrer Hilfe bei der Meldung von Verlust oder Diebstahl Modell-Nr.: des Projektors notieren Sie bitte die Modell- und Seriennummern, die auf der Unterseite des Projektors angegeben sind, und bewahren Sie diese Information auf. ∑ Stellen Sie vor dem Wegwerfen der Verpackung Serien-Nr.: sicher, dass der Inhalt auf die Gegenstände überprüft wird, die in der Liste von „Mitgeliefertes...
-
Seite 3: Einführung
2. CONSUMER PRODUCT SAFETY ACT Um sicherzustellen, dass Sie sofort über Sicherheitshinweise zu Inspektionen, Modifizierungen oder einen Rückruf benachrichtigt werden, die von SHARP aufgrund des Consumer Product Saftey Act von 1972 durchgeführt werden müssen, LESEN SIE BITTE DEN WICHTIGEN ABSCHNITT ÜBER DIE „EINGESCHRÄNKTE GARANTIE“... -
Seite 4: Entsorgung Des Gerätes
Vorsichtsmaßnahmen beim Austauschen der Lampe Siehe den Abschnitt „Austauschen der Lampe“ auf Seite 96. ® Dieser SHARP-Projektor verwendet einen DLP -Chip. Diese hochmoderne Anzeige enthält 786.432 Pixel Mikrospiegel. Wie bei allen technologisch fortschrittlichen, elektronischen Geräten, z. B. Großbild-Fernsehern, Videosystemen bzw. Videokameras, sind bestimmte Toleranzgrenzen für die Funktionen gegeben. -
Seite 5: Über Diese Bedienungsanleitung
Über diese Bedienungsanleitung ∑ In dieser Bedienungsanleitung werden die Abbildungen und Bildschirmanzeigen zur Erläuterung vereinfacht dargestellt und können von der tatsächlichen Anzeige etwas abweichen. Verwendung des Menü-Bildschirms Sie können mit dem Menü Einstellungen und Anpassungen vornehmen. (Hinweise zum Einstellen der Menüpunkte finden Sie auf den Seiten und 59.) Maus-/Einstellungstaste ('/"/\/|) -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Vorbereitung Einführung Über diese Bedienungsanleitung ....3 Verwendung der Fernbedienung ....17 Inhaltsverzeichnis .......... 4 Reichweite ............17 Einsetzen der Batterien ........17 Zugriff auf die PDF-Bedienungsanleitungen ..7 Verwenden der Fernbedienung mit einem WICHTIGE SICHERHEITSHINWEISE .... 8 Signalkabel ..........18 Zubehör ............ - Seite 7 Verwendung Grundlegende Bedienung Ein- und Ausschalten des Projektors ..37 Einstellung der Lautstärke ......... 46 Vorübergehendes Abschalten des Tons ... 46 Bild-Projektion ..........38 Anzeige einer Vergrößerung eines Bildteils ..46 Verschieben des Objektivs (Lens Shift) .... 38 Bewegtes Bild als Standbild anzeigen ....47 Verwendung Einstellfüße ........
-
Seite 8: Anhang
Wartung ............93 Computer-Kompatibilitätstabelle ....100 Wartungsanzeigen ........94 Fehlersuche ..........102 Hinweise zur Lampe ........96 SHARP-Kundendienst ....... 104 Lampe ............... 96 Technische Daten ........105 Warnhinweise zur Lampe ........96 Glossar ............106 Austauschen der Lampe ........96 Register ............ -
Seite 9: Zugriff Auf Die Pdf-Bedienungsanleitungen
Zugriff auf die PDF-Bedienungsanleitungen Die CD-ROM beinhaltet Bedienungsanleitungen im PDF-Format in mehreren Sprachen, damit Sie auch dann mit dem Projektor arbeiten können, wenn Sie dieses Bedienungsanleitungen ® ® nicht vorliegen haben. Zur Verwendung dieser Anleitungen muss der Adobe Reader ® ®... -
Seite 10: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE ACHTUNG : Vor der ersten Inbetriebnahme dieses Gerätes sollten Sie diese Bedienungsanleitung durchlesen und für die Bezugnahme gut aufbewahren. Elektrische Energie kann viele nützliche Funktionen ausführen. Dieses Gerät wurde so konstruiert, dass es die Sicherheit von Personen gewährleistet. FALSCHE VERWENDUNG KANN ZU ELEKTRISCHEN SCHLÄGEN ODER ZU EINEM BRAND FÜHREN. -
Seite 11: Vorsichtsmaßnahmen Bei Der Handhabung Der Lampeneinheit
Sollten Sie eine Anwendung mit einem von einem von SHARP autorisierten Händler Neigungswinkel größer als 9 Grad haben, für Projektoren oder vom Kundendienst kontaktieren Sie zur Klärung Ihr örtliches Sharp austauschen lassen. Siehe den Abschnitt Verkaufsbüro. „Austauschen der Lampe“ auf Seite 96. -
Seite 12: Verwendung Des Projektors In Anderen Ländern
WICHTIGE SICHERHEITSHINWEISE ■ Bitte lesen Sie für die Anschlussausführung Blockieren Sie nicht die Luftaustritt- und Einsaugöffnungen. die Bedienungsanleitung des Projektors und ■ Halten Sie mindestens 11 Zoll (30 cm) des anzuschließenden Gerätes. Abstand zwischen der Luftaustrittöffnung und der Verwendung des Projektors in anderen nächsten Wand oder einem Gegenstand ein. -
Seite 13: Zubehör
3 RCA an 15-Pin-D-Sub-Kabel (10' (3,0 m)) AN-C3CP2 ■ Lampe Lampeneinheit 1 AN-PH7LP1 Lampeneinheit 2 AN-PH7LP2 Hinweis ∑ Möglicherweise sind nicht alle Optionale Zubehörteile in allen Regionen erhältlich. Bitte wenden Sie sich an einen von SHARP autorisierten Händler für Projektoren oder vom Kundendienst. -
Seite 14: Optional Erhältliche Objektive
Tele-Zoomobjektiv (¥ 4,5 –7,0) AN-PH60EZ 30' – 46'8" (9,1 m – 14,2 m) Der Projektor XG-PH70X-N wird ohne Objektiv geliefert. Der Projektor XG-PH70X wird mit dem Standard-Zoomobjektiv geliefert. Für Spezialanwendungen bietet Sharp auch optional erhältliche Objektive an. Lassen Sie sich einfach von einem autorisierten Sharp-Händler in Ihrer Nähe zu den verschiedenen Objektiven beraten. -
Seite 15: Tastenbezeichnungen Und Tastenfunktionen
Tastenbezeichnungen und Tastenfunktionen Die in aufgeführten Zahlen beziehen sich auf die Hauptseiten dieser Bedienungsanleitung, auf welchen der entsprechende Punkt erläutert wird. Projektor Draufsicht Netz-Anzeige 14·94 Lampen-Anzeige 1 ON-Taste 14·94 Lampen-Anzeige 2 Schaltet die Stromversorgung ein. 14·94 Temperaturwarn- STANDBY-Taste Anzeige Für das Schalten des Projektors Lautstärke-Tasten in den Standby-Modus. -
Seite 16: Informationen Über Die Anzeigen Des Projektors
Tastenbezeichnungen und Tastenfunktionen Informationen über die Anzeigen des Projektors Netz-Anzeige Rot leuchtend ... Normal (Standby) Grün leuchtend ... Normal (Eingeschaltet) Rot blinkt ... Die Lüftungsabdeckung ist geöffnet. (Siehe Seite 93.) Lampen-Anzeigen 1, 2 Grün leuchtend ... Normal Grün blinkend ... Die Lampe wärmt auf. Rot leuchtend ... -
Seite 17: Projektor (Seitenansicht)
Die in aufgeführten Zahlen beziehen sich auf die Hauptseiten dieser Bedienungsanleitung, auf welchen der entsprechende Punkt erläutert wird. Projektor (Seitenansicht) Buchsen Beachten Sie die Erläuterungen unter „Eingang/Ausgang (INPUT/OUTPUT)- Buchsen und Hauptausrüstung zum Anschließen“ auf Seite 24. INPUT 1-Buchse INPUT 3-Buchse Buchse für Computer-RGB- und Buchse für digitale DVI RGB- und Komponentensignale. -
Seite 18: Fernbedienung
Tastenbezeichnungen und Tastenfunktionen Die in aufgeführten Zahlen beziehen sich auf die Hauptseiten dieser Bedienungsanleitung, auf welchen der entsprechende Punkt erläutert wird. Fernbedienung FOCUS-Tasten ON-Taste Für die Scharfeinstellung des Schaltet die Stromversorgung ein. projizierten Bildes. ADJ./MOUSE-Schalter STANDBY-Taste Zum Umschalten zwischen den Für das Schalten Projektors in den Fernbedienungsarten. -
Seite 19: Reichweite
Verwendung der Fernbedienung Vorderansicht Fernbedienungssensor Reichweite 30∞ Der Projektor kann mittels der Fernbedienung innerhalb der in der Abbildung dargestellten 30∞ Bereiche gesteuert werden. Signalsender für Fernbedienung Hinweis 30∞ 23' (7 m) ∑ Das Signal von der Fernbedienung kann für eine Fernbedienung einfache Bedienung von der Bildwand reflektiert werden. -
Seite 20: Verwenden Der Fernbedienung Mit Einem Signalkabel
Seitenansicht Zur WIRED REMOTE-Buchse Zur WIRED R/C JACK ø3,5mm Ministeckerkabel (im Handel erhältlich oder über Bestellnummer QCNWGA038WJPZ bei Sharp zu beziehen) Hinweis Die drahtlose Fernbedienungsfunktion arbeitet nicht, wenn das ø3,5-mm-Minibuchsenkabel am Projektor • angeschlossen ist. Sollte drahtlose Fernbedienungsfunktion erforderlich sein, muss das ø3,5-mm- Minibuchsenkabel vom Projektor abgetrennt werden. -
Seite 21: Verwendung Der Fernbedienung Als Drahtlose Funkmaus
Verwendung der Fernbedienung als drahtlose Funkmaus Ist der mitgelieferte Funkmaus-Empfänger an den Computer angeschlossen, kann die Mitgeliefertes Funkmaus- Fernbedienung als Funkmaus genutzt werden. Zubehör Empfänger Schließen Sie den mitgelieferten Funkmaus-Empfänger an eine Computer Funkmaus-Empfänger USB-Buchse am Computer an. Stellen Sie den ADJ./MOUSE- ADJ. -
Seite 22: Kurzanleitung
Kurzanleitung Dieser Abschnitt beschreibt den grundlegenden Betrieb (Verbindung von Projektor und Computer). Einzelheiten finden Sie auf den unter jedem Schritt angegebenen Seiten. Einstellung und Projektion In diesem Abschnitt wird der Anschluss des Projektors und des Computers als Beispiel erklärt. Stellen Sie den Projektor gegenüber einer Bildwand Seite 22 Schließen Sie den Projektor an den Computer an und stecken Sie das Netzkabel am Netzanschluss des Projektors ein... -
Seite 23: Korrigieren Der Bildverzerrung Aufgrund Des Projektionswinkel
Stellen Sie den Winkel ein Einstellen des Projektorwinkels ∑ Richten Sie das Objektiv horizontal und vertikal aus. 1 1 1 1 1 am Projektor oder auf der Fernbedienung drücken. 2 2 2 2 2 ', ", \ oder | am Projektor oder auf der Fernbedienung drücken. -
Seite 24: Aufstellung Des Projektors
Aufstellung des Projektors Aufstellung des Projektors Um optimale Bildqualität zu erzielen, platzieren Sie den Projektor im rechten Winkel zur Projektionsfläche auf, mit nivellierten Einstellfüßen. Dadurch wird Trapezkorrektur unnötig, und die beste Bildqualität kann erzielt werden. Hinweis ∑ Das Projektorobjektiv sollte in der Mitte der Bildwand zentriert werden. Falls die horizontale Linie, die die Objektivmitte passiert, nicht senkrecht zur Bildwand verläuft, wird das Bild verzerrt und die Betrachtung erschwert. -
Seite 25: Projektion Eines Kehrbildes
Deckenhalterung von Sharp für diese Installation zu verwenden. Wenden Sie sich vor dem Anbringen des Projektors hinsichtlich des Kaufs der vom Hersteller empfohlenen Deckenhalterung (separat erhältlich) an einen von Sharp autorisierten Händler für Projektoren oder vom Kundendienst. ∑ Deckenhalterung AN-PHCM20 und Verlängerungsrohr AN-EP101AP (für USA). -
Seite 26: Anschlüsse
Anschlüsse Eingang/Ausgang (INPUT/OUTPUT)-Buchsen und Hauptausrüstung zum Anschließen AUDIO-Eingangsbuchse (1) Zum Anschluss eines Audiokabels. (Audio-Eingangsbuchse für INPUT 1.) (Siehe Seite 27.) OUTPUT (FOR INPUT 1, 2) - Buchse Anschließen des Monitors, wenn Sie INPUT 1, 2-Buchse das Projektionsbild gleichzeitig auf dem Anschließen des Computers. -
Seite 27: Muster Für Verbindungskabel
Digitales DVI-Videokabel (im Handel erhältlich) INPUT 3 Digitale DVI Video- Ausgangsbuchse ø3,5 mm Durchm. Stereo- oder Mono-Audiokabel (im AUDIO (für INPUT 1) Handel oder als Sharp-Ersatzteil QCNWGA038WJPZ Audio- erhältlich) Ausgangs- AUDIO (für INPUT 2, 3) buchse Audio/Video-Gerät DVI auf HDMI-Kabel (im Handel erhältlich) - Seite 28 Muster für Verbindungskabel Buchse am Buchse am Ausrüstung Kabel angeschlossenen Gerät Projektor Audio/Video-Gerät Videokabel (im Handel erhältlich) INPUT 4 Video- Ausgangs- buchse S-Videokabel (im Handel erhältlich) INPUT 5 S-Video- Ausgangs- buchse ø3,5 mm Stereoministecker an RCA-Audiokabel (im AUDIO (für INPUT 1) Handel erhältlich) AUDIO (für INPUT 2, 3) Audio-...
-
Seite 29: Anschluss An Einen Computer
∑ Je nach dem verwendeten Computer wird möglicherweise kein Bild projiziert, wenn der externe Ausgangs-Port des Computers nicht eingeschaltet ist. (Z.B. Drücken Sie die Tasten „Fn“ und „F5“ gleichzeitig bei Verwendung eines SHARP-Notebooks). Zur Aktivierung des externen Ausgangs- Ports Ihres Computers siehe spezifische Anweisungen in der Bedienungsanleitung des Computers. -
Seite 30: Anschließen Über Ein 5 Bnc Auf 15-Pin D-Sub-Kabel
(im Handel erhältlich) buchse ø3,5 mm Durchm. Stereo- oder Mono-Audiokabel (im Handel oder als Sharp-Ersatzteil QCNWGA038WJPZ erhältlich) Hinweis ∑ Um den Projektor an einen kompatiblen Computer anzuschließen, bei dem es sich nicht um einen PC (VGA/SVGA/XGA/SXGA/UXGA) oder Macintosh (d.h. Workstation) handelt, ist ggf. ein separates Kabel erforderlich. -
Seite 31: Anschließen Über Ein Digitales Dvi-Videokabel
(im Handel erhältlich) Zur Audio-Ausgangs- buchse ø3,5 mm Durchm. Stereo- oder Mono-Audiokabel (im Handel oder als Sharp-Ersatzteil QCNWGA038WJPZ erhältlich) Hinweis ∑ Wird der Projektor auf diese Weise an einen Computer angeschlossen, muss im „Bild“-Menü unter „Signaltyp“ die Einstellung „Dig.-PC-RGB” gewählt werden. -
Seite 32: Anschluss Mit Videogeräte
Anschluss mit Videogeräte Vor Ausführen der Anschlüsse zuerst das Netzkabel des Projektors aus der Netzsteckdose ziehen und die anzuschließenden Geräte ausschalten. Nach dem Durchführen der Anschlüsse zuerst den Projektor und dann die anderen Geräte einschalten. Der Projektor verfügt über eine digitale DVD-Buchse, eine Computer-RGB-/Komponenten- Buchse, eine S-Video-Buchse und eine Videobuchse für Video-Eingangssignale. -
Seite 33: Anschließen Von Videogeräten Mit Dvi-Ausgangsbuchse Über Ein Digitales Dvi-Videokabel
Anschließen von Videogeräten mit DVI-Ausgangsbuchse über ein digitales DVI-Videokabel Verwenden Sie ein digitales DVI-Videokabel, wenn Videogeräte mit einer DVI-Ausgangsbuchse, wie z. B. DVD-Player, an die Eingangsbuchse INPUT 3 angeschlossen werden sollen. Videogerät Seitenansicht Zur INPUT 3-Buchse Zur AUDIO- Eingangsbuchse (2, 3) Zu den Audio-Ausgangsbuchsen Digitales DVI-Videokabel (im Handel erhältlich) -
Seite 34: Anschließen An Rgb-Videogeräte Über Ein 5 Rca Rgb-Kabel
Anschluss mit Videogeräte Anschließen an RGB-Videogeräte über ein 5 RCA RGB- Kabel Verwenden Sie ein 5 RCA RGB-Kabel, wenn RGB-Videogeräte wie z. B. DVD-Player oder DTV*-Decoder an die Eingangsbuchsen INPUT 2 angeschlossen werden sollen. * DTV ist die allgemeine Umschreibung für das neue digitale Fernsehen in den Vereinigten Staaten von Amerika. -
Seite 35: Anschließen An Videogeräte Mit Komponenten-Ausgangsbuchsen
Anschließen an Videogeräte mit Komponenten- Ausgangsbuchsen Um Videogeräte mit Komponenten-Ausgangsbuchsen an die Eingangsbuchse INPUT 1 anzuschließen, muss das 3 RCA auf 15-Pin D-Sub-Kabel (optional: AN-C3CP2) verwendet werden. Videogerät Seitenansicht Zu den Komponenten-Video- Ausgangsbuchsen Y(grün) Zur INPUT 1- )(blau) Buchse Zur AUDIO- Eingangsbuchse (1) )(rot) 3 RCA an 15-Pin-D-Sub-Kabel... -
Seite 36: Anschließen Über Ein S-Video-Kabel Oder Ein Video-Kabel
Anschluss mit Videogeräte Anschließen über ein S-Video-Kabel oder ein Video-Kabel Schließen Sie das Videogerät über das S-Video-Kabel oder das Video-Kabel (im Handel erhältlich) an die Eingangsbuchsen INPUT 4 oder 5 an. Seitenansicht Videogerät Zur INPUT 4- Zur INPUT 5- Buchse Buchse Zu den AUDIO- Eingangsbuchsen (4, 5) -
Seite 37: Projektorsteuerung Unter Verwendung Eines Computers
Projektorsteuerung unter Verwendung eines Computers Ist die RS-232C-Buchse am Projektor mit der seriellen RS-232C-Buchse am Computer verbunden, oder ist die LAN-Buchse am Projektor mit der LAN-Buchse am Computer verbunden, kann der Projektor über den Computer gesteuert werden. Weitere Informationen hierzu finden Sie in der „EINRICHTUNGS-ANLEITUNG“... -
Seite 38: Anschluss An Einen Monitor Mit Rgb-Eingangsbuchse
Anschluss an einen Monitor mit RGB-Eingangsbuchse Durch die Benutzung von RGB-Kabel können Computerbilder auf dem Bildschirm angezeigt werden. Computer Seitenansicht Monitor Zur RGB- Ausgangsbuchse Zur INPUT 1- Zur Ausgangsbuchse Buchse OUTPUT (FOR INPUT 1, 2) RGB-Kabel (im Lieferumfang enthalten oder im RGB-Kabel Zur RGB- Handel erhältlich) -
Seite 39: Ein- Und Ausschalten Des Projektors
Ein- und Ausschalten des Projektors Mitgeliefertes Netzkabel Anschluss des Netzkabels Zubehör mitgelieferte Netzkabel Seitenansicht Netzanschluss auf der Rückseite des Projektors anschließen. Dann stecken Sie den Stecker in eine Netzsteckdose. Zur Netzanschluss Einschalten des Projektors Bevor Sie die Schritte in diesem Abschnitt ausführen, Zur Netzsteckdose sollten Sie alle zu verwendenden Geräte an den Netzkabel... -
Seite 40: Bild-Projektion
Bild-Projektion Verschieben des Objektivs (Lens Shift) Neben der Zoomfunktion und der Einstellung des Projektionswinkels über die Einstellfüße kann die Projektionsposition auch über die Funktion zum Verschieben des Objektivs angepasst werden. Diese Funktion ist besonders dann hilfreich, wenn sich die Position der Bildwand nicht verändern lässt. Verschieben nach oben und unten Verschieben nach links und rechts Einstellbarer... -
Seite 41: Verwendung Einstellfüße
am Projektor oder H&V LENS SHIFT-Taste der Fernbedienung drücken. ∑ am Projektor oder auf der Maus-/Einstellungstaste Fernbedienung drücken, um das Testmuster zum ('/"/\/|) Einstellen des Bildes einzublenden. Die Prüfung ENTER-Taste anhand des Testmusters ist hilfreich, um eine noch genauere Einstellung vorzunehmen. ▼Bildschirmanzeige H&V LENS SHIFT- Einstelltasten... -
Seite 42: Einstellung Des Fokus
Bild-Projektion Einstellung des Fokus ZOOM-Taste FOCUS-Taste am Projektor oder auf der Fernbedienung drücken, um den Fokus einzustellen. ▼Bildschirmanzeige FOCUS-Tasten ZOOM-Tasten Einstellung der Größe des projizierten Bildes Hinweis ∑ Nach Drücken der FOCUS-Taste bzw. der ZOOM-Taste auf der Fernbedienung oder am Projektor oder auf der am Projektor kann durch Drücken der EN- TER-Taste das Testmuster eingeblendet... -
Seite 43: Korrektur Eines Trapezfehlers
Korrektur eines Trapezfehlers Wenn das Bild entweder von oben oder von unten in einem bestimmten Winkel auf die Bildwand projiziert wird, wird das Bild verzerrt. Die Funktion zur Korrektur der Trapezverzerrung wird als Trapezkorrektur bezeichnet. Es stehen zwei Arten der Trapezentzerrung zur Verfügung. „GEOMETRIE EINSTELLUNG“... -
Seite 44: Geometrie Einstellung
Bild-Projektion GEOMETRIE EINSTELLUNG ▼Bildschirmanzeige Die Taste am Projektor oder die Taste auf der Fernbedienung wiederholt drücken, bis die Anzeige „GEOMETRIE EINSTELLUNG“ eingeblendet wird. Anschließend Position, Größe und Fokus des projizierten Bildes mit Hilfe der nachstehenden Tasten einzustellen. ∑ Passen Sie die vier Seiten des Bildes an das grüne Testbild an. - Seite 45 H&V TRA.-ENTZ. ▼Bildschirmanzeige Die Taste am Projektor oder Taste Fernbedienung wiederholt drücken, bis die Anzeige „H&V TRA.-ENTZ.“ eingeblendet wird. ∑ Wurde die Korrektur bereits über die Funktion „GEOMETRIE EINSTELLUNG“ vorgenommen, wird zunächst eine Meldung zur Bestätigung der Korrekturänderung eingeblendet, bevor die Anzeige „H&V TRA.-ENTZ.“...
- Seite 46 Bild-Projektion Drücken Sie ', ", \ oder | um IMAGE RESIZING die Bildverzerrung zu korrigieren. ' / " / \ / | (Einstellung über oder drücken, um die eingestellte Position speichern.
-
Seite 47: Umschalten Zwischen Den Eingangsarten
Umschalten zwischen den Eingangsarten Wählen Sie für das angeschlossene Gerät die geeignete Eingangsart. oder auf der Fernbedienung drücken, um den Eingangsart auszuwählen. INPUT-Tasten ∑ Wenn am Projektor gedrückt wird, " Anzeige der Eingangsart in der Bildschirmanzeige wechselt die Eingangsart in der Reihenfolge: (Beispiel) EINGANG 1 EINGANG 2... -
Seite 48: Einstellung Der Lautstärke
Bild-Projektion Einstellung der Lautstärke \ \ \ \ \ / | | | | | am Projektor oder auf der Fernbedienung drücken, um die Lautstärke einzustellen. Lautstärke-Tasten Hinweis ∑ Durch Drücken von oder \ wird die "Bildschirmanzeige Lautstärke verringert. oder | wird die Durch Drücken von Lautstärke erhöht. -
Seite 49: Bewegtes Bild Als Standbild Anzeigen
auf der Fernbedienung drücken, um den Betrieb zu stoppen. ∑ Der Abbildungsmaßstab kehrt auf ¥1 zurück. Hinweis In den folgenden Fällen kehrt das Bild zum normalen Format (¥1) zurück: ∑ Wenn die Eingangsart geändert wird. ∑ Wenn gedrückt wurde. ∑ Wenn das Eingangssignal geändert wird. ∑... -
Seite 50: Größenänderungs-Modus
Bild-Projektion Mit dieser Funktion kann die Bildanzeige-Betriebsart zur Verbesserung des eingegebenen Bildes modifiziert oder individuell eingestellt werden. Je nach dem Eingangssignal können Sie ein gewünschtes Bild wählen. Maus-/Einstellungstaste Größenänderungs-Modus ('/"/\/|) auf der Fernbedienung drücken. ∑ Durch Drücken von schaltet sich die Anzeige wie nachstehend gezeigt um. - Seite 51 VIDEO Eingangssignal Für 4:3 Bildschirm Für 16:9 Bildschirm DTV/Video Bild-Typ NORMAL VOLL UMRANDUNG STRECKEN SMART STRECKEN 4:3-Bildseitenverhältnis 480I, 480P, 576I, 576P, NTSC, PAL, SECAM Briefkasten Verschmälern Wählen Sie „Strecken“ 16:9-Bildseitenverhältnis 540P Wählen Sie „Voll“ 4:3-Bildseitenverhältnis auf 16:9 Bildschirm Wählen Sie „Strecken“ 16:9-Bildseitenverhältnis 720P, 1035I, 1080I Wählen Sie „Voll“...
-
Seite 52: Anzeige Des Schwarzbildschirms
Bild-Projektion Anzeige des Schwarzbildschirms Diese Funktion ermöglicht es, vorübergehend den Schwarzbildschirm einzublenden. BLACK SCREEN- Taste drücken. ▼Das projizierte Bild Durch erneutes Drücken der Taste wird das projizierte Bild wieder eingeschaltet. Anzeige und Einstellung des Pausen-Timers Diese Funktion ermöglicht das Anzeigen der Restzeit für Unterbrechungen Maus-/ BREAK TIMER-... -
Seite 53: Menüpunkte
Menüpunkte Im Folgenden werden die Teile gezeigt, die am Projektor angebracht werden können. „Bild“-Menü EINGANG1 / EINGANG2 / EINGANG3 Hauptmenü Untermenü Bild Standard Bildmodus Präsentation Seite Seite Kino Eigenes Bild Kontrast Helligk. Farbe Tönung Grün Blau Schärfe Seite Farb Temp 4500K Seite 10500K... - Seite 54 Menüpunkte „Bild“-Menü EINGANG4 / EINGANG5 Hauptmenü Untermenü Bild Bildmodus Standard Präsentation Seite Seite Kino Eigenes Bild Kontrast Helligk. Farbe Tönung Grün Blau Schärfe Seite 4500K Farb Temp Durch Drücken der Taste werden die Seite 10500K Einträge im unteren Abschnitt des „Bild“- Weiß-Betonu.
- Seite 55 „C.M.S.“-Menü Hauptmenü Untermenü C.M.S. Standard Ausgew. Farbe Eigenes Bild 1 Seite Seite Eigenes Bild 2 Eigenes Bild 3 sRGB Ziel [R] Rot [Y] Gelb Seite [G] Grün [C] Zyanblau [B] Blau [M] Violett Leichtgk. Seite Farbsätt. Seite Farbton Seite Reset (diese Farbe) Seite Reset (alle Farben) Seite...
- Seite 56 Menüpunkte „Audio“-Menü Untermenü Hauptmenü Audio Balance Seite Höhen Baß Reset Seite Audio-Ausgang Seite Lautsprecher [ON/OFF] Seite „Optionen (1)“-Menü EINGANG1 / EINGANG2 / EINGANG3 Hauptmenü Untermenü Optionen (1) Bild in Bild Seite Seite Größe ändern Normal Voll Seite P. für P. Umrandung Strecken Sm.
-
Seite 57: "Sprache"-Menü
„Optionen (2)“-Menü Hauptmenü Untermenü Optionen (2) Altes Kennw. Kennwort Neues Kennw. Seite Seite Bestätigen Lamp.-T.(Leben.) Lampe 1 Lampe 2 Seite Beide Lampen Lampen-Modus Nur 1 Lampe Seite Nur 2 Lampe Gl. Verwend. Vorne PRJ.-Mod. Decke+Vorne Seite Hinten Decke+Hint. Normal Stack Einstellung Master Seite Slave... -
Seite 58: Verwendung Des Menü-Bildschirms
Verwendung des Menü-Bildschirms Sie können mit dem Menü Einstellungen und Anpassungen vornehmen. (Hinweise zum Einstellen der Menüpunkte finden Sie auf den Seiten und 59.) Maus-/Einstellungstaste ('/"/\/|) ENTER-Taste MENU-Taste ENTER-Taste MENU-Taste UNDO-Taste Einstelltasten ('/"/\/|) UNDO-Taste Menüoptionen (Justierungen) Beispiel: Anpassen von „Helligk.“. ∑... - Seite 59 ' ' oder " " " " " für die Auswahl des einzustellenden Punktes drücken. ∑ Durch Drücken der Taste werden die Einträge im unteren Abschnitt des „Bild“- Menüs angezeigt. Zum Einstellen des projizierten Bildes Einzelne- Einstellungspunkt beim Betrachten Drücken Sie ∑...
-
Seite 60: Menüoptionen (Einstellungen)
Verwendung des Menü-Bildschirms Sie können mit dem Menü Einstellungen und Anpassungen vornehmen. (Hinweise zur Anpassung der Menüpunkte finden Sie auf den Seiten und 57.) Maus-/Einstellungstaste ('/"/\/|) MENU-Taste ENTER-Taste UNDO-Taste Menüoptionen (Einstellungen) Beispiel: Anpassen von „OSD-Anzeige“ ∑ Dieser Vorgang kann auch mit Hilfe der am Pro- jektor befindlichen Tasten ausgeführt werden. -
Seite 61: Untermenü
' ' oder " " " " " für die Wahl des Menüpunktes drücken, den Sie einstellen möchten. Hinweis ∑ für die Rückkehr zum vorherigen Menü drücken. ∑ Das Symbol in einigen Menüs mit wählen. Untermenü | | | | | drücken, um den Cursor auf das Untermenü... -
Seite 62: Bildanpassung („Bild"-Menü)
„C.M.S.“-Menü die Funktion „Ausgew. Farbe“ auf Für nähere Informationen gehen Sie „sRGB“ eingestellt ist. (Siehe Seite 64.) auf: http://sharp-world.com/projector/. *2 „Schärfe“ kann nur dann angepasst werden, wenn 480I, 480P , 540P , 576I, 576P , 720P , 1035I oder 1080I DTV-Signal während des EINGANG1, 2 oder 3... -
Seite 63: Einstellung Der Farbtemperatur
Einstellung der Farbtemperatur Hervorheben des Kontrasts Menübetrieb Seite Mit dieser Funktion können Sie die hellen Bereiche von Bildern hervorheben, um ein Bild Beispiel: Bildschirmmenü „Bild“ im mit mehr Kontrast zu erzeugen. EINGANG1 (RGB)-Modus Menübetrieb Seite Beispiel: Bildschirmmenü „Bild“ im EINGANG1 (RGB)-Modus Beschreibung der Farbtemperatureinstellungen Verfügbare... -
Seite 64: Auswählen Des Progressiv-Modus
Bildanpassung („Bild“-Menü) Auswählen des Progressiv-Modus Verringerung von Bildrauschen (DNR) Die Digitale Rauschreduktion (DNR) liefert qualitativ Menübetrieb Seite hochwertige Bilder mit minimaler Punktverschiebung und minimalem Kreuzfarbrauschen. Beispiel: Bildschirmmenü „Bild“ im EINGANG1 (RGB)-Modus Menübetrieb Seite Beispiel: Bildschirmmenü „Bild“ im EINGANG1 (RGB)-Modus Beschreibung des Progressiv-Modus Verfügbare Punkte Beschreibung 2D Progressiv... -
Seite 65: Einstellung Des Signaltyps
Einstellung des Signaltyps Diese Funktion ermöglicht Ihnen die Auswahl des Eingangssignaltyps RGB oder Komponente für EINGANG1, EINGANG2 oder EINGANG3. Menübetrieb Seite Beispiel: Bildschirmmenü „Bild“ im EINGANG1 (RGB)-Modus Beschreibung der Signaltyp-Einstellungen EINGANG1/EINGANG2 Verfügbare Punkte Beschreibung Auto Eingangssignale werden automatisch als RGB- oder Komponentensignale erkannt. -
Seite 66: Farbverwaltungssystem („C.m.s."-Menü)
Farbverwaltungssystem („C.M.S.“-Menü) Mit Hilfe dieser Funktion können die Farbcharakteristika von sechs Farben (R: Rot, Y: Gelb, G: Grün, C: Zyanblau, B: Blau, M: Violett) individuell verändert werden. Auswählen des Auswählen der Zielfarbe Farbreproduktionsmodus Diese Funktion ermöglicht die Auswahl der gewünschten Zielfarbe zur Einstellung der Diese Funktion ermöglicht es, den gewünschten Wiedergabeeigenschaften. -
Seite 67: Helligkeit Der Zielfarbe Einstellen
Helligkeit der Zielfarbe Den chromatischen Wert einstellen der Zielfarbe auswählen Diese Funktion ermöglicht es, die Helligkeit der Diese Funktion ermöglicht es, den chromatischen gewählten Zielfarbe einzustellen. Wert der gewählten Zielfarbe einzustellen. Menübetrieb Seite Menübetrieb Seite Beispiel: Bildschirmmenü „C.M.S.“ Beispiel: Bildschirmmenü „C.M.S.“ Beschreibung des chromatischen Werts Beschreibung der Helligkeit \ drücken... -
Seite 68: Den Farbton Der Zielfarbe Auswählen
Farbverwaltungssystem („C.M.S.“-Menü) Den Farbton der Zielfarbe Zurücksetzen der auswählen benutzerdefinierten Einstellungen Diese Funktion ermöglicht es, den Farbton der gewählten Zielfarbe einzustellen. Diese Funktion ermöglicht benutzerdefinierten Einstellungen der Zielfarbe Menübetrieb Seite für alle sechs Farben zurückzusetzen. Beispiel: Bildschirmmenü „C.M.S.“ Menübetrieb Seite Beispiel: Bildschirmmenü... -
Seite 69: Überblick Aller Farbeinstellungen
Überblick aller Farbeinstellungen Diese Funktion ermöglicht es, die Einstellungen für alle Farben zu bestätigen. Menübetrieb Seite Beispiel: Bildschirmmenü „C.M.S.“... -
Seite 70: Einstellung Des Computerbildes („Fein-Sync."-Menü)
Einstellung des Computerbildes („Fein-Sync.“-Menü) Sie können Computerbild eingestellt und die Anzeige-Betriebsart des Computers eingestellt sowie das Eingangssignal überprüft werden unter Verwendung des „Fein-Sync.“-Menüs. Einstellung des Speichern der Computerbildes Einstellungen Verwenden Sie die Fein-Sync.-Funktion, falls Dieser Projektor kann sieben Unregelmäßigkeiten wie vertikale Streifen oder Einstellungen für die Verwendung mit Flackern in Teilen des Bildschirms erscheinen. -
Seite 71: Wahl Der Einstellungen
Wahl der Einstellungen Einstellung einer besonderen Betriebsart Auf die in diesem Projektor gespeicherten Einstellungen kann auf einfache Weise Normalerweise wird die Art des Eingangssignals zugegriffen werden. erkannt und automatisch die dafür geeignete Auflösungs-Betriebsart eingestellt. Bei einigen Menübetrieb Seite Signalen sollte die optimale Auflösungs- Betriebsart in „Betriebsarten“... -
Seite 72: Prüfung Des Eingangssignals
Einstellung des Computerbildes („Fein-Sync.“-Menü) Prüfung des Eingangssignals Auto-Sync.-Einstellung Für die automatische Einstellung eines Menübetrieb Seite Computerbildes. Beispiel: Bildschirmmenü „Fein-Sync.“ Menübetrieb Seite im EINGANG1 (RGB)-Modus Beispiel: Bildschirmmenü „Fein-Sync.“ im EINGANG1 (RGB)-Modus Hinweis ∑ Der Projektor zeigt die Anzahl der von Beschreibung der Auto-Sync.-Einstellung audiovisuellen Geräten (z. -
Seite 73: Anzeigefunktion Von Auto-Sync
Anzeigefunktion von Auto- Sync. Für die Einstellung der Anzeige, die während der Auto-Sync. angezeigt wird. Menübetrieb Seite Beispiel: Bildschirmmenü „Fein-Sync.“ im EINGANG1 (RGB)-Modus Beschreibung des Auto-Sync.-Displays Verfügbare Punkte Beschreibung Das als Hintergrundbild eingestellte — Bild wird projiziert. Siehe Seite 77. Das eingestellte Computerbild erscheint. -
Seite 74: Audio-Einstellung („Audio"-Menü)
Audio-Einstellung („Audio“-Menü) Das vom Projektor projizierte Bild kann nach Wunsch mit Hilfe des „Audio“-Menüs eingestellt werden. Ändern der Audioausgangstyp festlegen Audioeinstellungen Diese Funktion bestimmt, ob der Audiopegelausgang von der AUDIO OUTPUT-Buchse festgelegt oder veränderlich Diese Funktion ermöglicht ist, indem eine Verknüpfung mit VOLUME erfolgt. Audioeinstellungen des Projektors zu verändern. -
Seite 75: Lautsprecher-Einstellung
Lautsprecher-Einstellung Diese Funktion ermöglicht es, den Audio- Ausgang des internen Lautsprechers ein- bzw. auszuschalten, wenn der Projektor an einen externen Verstärker angeschlossen ist. Menübetrieb Seite Beispiel: Bildschirmmenü „Audio“ Beschreibung der Lautsprecher-Einstellungen Verfügbare Punkte Beschreibung Das Audiosignal wird vom internen Lautsprecher ausgegeben. Das Audiosignal wird nicht vom internen Lautsprecher ausgegeben. -
Seite 76: Verwendung Des „Optionen (1)"-Menüs
Verwendung des „Optionen (1)“-Menüs Mit dem „Optionen (1)“-Menü kann die Verwendung des Projektors verbessert werden. Bild in Bild Funktion Auswählen des Größenänderungs-Modus Die Funktion Bild in Bild erlaubt die Wiedergabe zwei verschiedener Bilder auf der gleichen Bildwand. Der Je nach Eingangssignal können Sie das Bildeingang von EINGANG4 oder 5 kann als Miniaturbild über Schirmbild auswählen. -
Seite 77: Vertikales Verschieben Des Projizierten Bildes (Digitale Verschiebung)
Vertikales Verschieben Einstellung der des projizierten Bildes Bildschirmanzeige (Digitale Verschiebung) Mit dieser Funktion können die Anzeigen auf der Bildwand ein-und ausgeschaltet werden. Diese Funktion bewegt für einfacheres Betrachten das gesamte auf die Bildwand Menübetrieb Seite projizierte Bild nach oben oder nach unten und entfernt dadurch die schwarzen Balken, die sonst Beispiel: Bildschirmmenü... -
Seite 78: Videosystem Festlegen
Verwendung des „Optionen (1)“-Menüs Videosystem festlegen Erfassen projizierter Bilder (für Steurt oder Hintergrund) Die Videoeingangssystem-Betriebsart ist auf „Auto“ voreingestellt; allerdings kann ein klares Dieser Projektor kann projizierte Bilder (RGB- Bild vom angeschlossenen audiovisuellen Gerät Signale) einfangen und diese als Startbild oder möglicherweise nicht empfangen werden, was Hintergrundbild speichern, das dann angezeigt von der Videosignalabweichung abhängt. -
Seite 79: Wahl Eines Hintergrundbildes
Wahl eines Wahl eines Startbildes Hintergrundbildes Menübetrieb Seite Menübetrieb Seite Beispiel: Bildschirmmenü „Optionen (1)“ im EINGANG1 (RGB)-Modus Beispiel: Bildschirmmenü „Optionen (1)“ im EINGANG1 (RGB)-Modus Beschreibung des Startbildes Beschreibung der Hintergrundbilder Verfügbare Punkte Beschreibung Logo Standardbild Verfügbare Punkte Beschreibung Eigenes Bild Eigenes Bild (z.B. -
Seite 80: Eco-Modus
Verwendung des „Optionen (1)“-Menüs Eco-Modus Automatisches Erkennen des Eingangssignals Menübetrieb Seite Menübetrieb Seite Beispiel: Bildschirmmenü „Optionen (1)“ im EINGANG1 (RGB)-Modus Beispiel: Bildschirmmenü „Optionen (1)“ im EINGANG1 (RGB)-Modus Beschreibung des Eco-Modus Verfügbare Leistungsaufnahme Beschreibung der Auto-Suche Helligkeit Lampen-Lebensdauer Punkte (Bei 100 V Wechselstrom) Verfügbare Beschreibung etwa... -
Seite 81: Automatische Ausschalt-Funktion
Benutzer Zugang haben. im EINGANG1 (RGB)-Modus Info ∑ Wenn Sie den Schlüsselcode vergessen haben, wenden Sie sich an einen autorisierten Sharp- Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe (siehe Seite 104). Das Zurücksetzen des Schlüsselcodes ist auch während des Gewährleistungszeitraums kostenpflichtig. Menübetrieb Seite Beispiel: Bildschirmmenü... -
Seite 82: Änderung Des Schlüsselcodes
Verwendung des „Optionen (1)“-Menüs Änderung des Schlüsselcodes Hinweis ∑ Wenn Sie einen falschen Schlüsselcode eingeben, kehrt der Cursor zum ersten Punkt von „Alter Code“ zurück. • Der gespeicherte Schlüsselcode ist 4 " Tasten am Projektor. Wenn dieser Schlüsselcode eingestellt ist, erscheint der Schlüsselcode-Eingabebildschirm beim Einschalten des Gerätes nicht. -
Seite 83: Wenn Die Systemsperre Aktiviert Ist
Wenn die Systemsperre aktiviert ist Wenn Sie die Systemsperre aktiviert haben, geben Sie den Schlüsselcode ein und befolgen Sie das unten stehende Verfahren, um die Systemsperre aufzuheben. ▼Eingabebildschirm für Schlüsselcode Hinweis ∑ Wenn die Systemsperre aktiviert ist, wird nach Einschalten Stromversorgung Schlüsselcodeeingabe-Bildschirm eingeblendet. -
Seite 84: Hilfreiche Funktionen, Die Während Der Installation Eingestellt Werden Können („Optionen (2)"-Menü)
Hilfreiche Funktionen, die während der Installation eingestellt werden können („Optionen (2)“-Menü) Änderung des Kennwortes Einstellung eines Kennwortes ∑ Hinsichtlich des Kennwortes gibt es keine werkseitigen Voreinstellungen, das „Optionen (2)“-Menü wird aktiviert. ∑ Wenn Sie nicht möchten, dass andere Bediener das „Optionen (2)“-Menü... -
Seite 85: Prüfung Des Lampen-Lebensdauerstatus
Prüfung des Lampen- Einstellen des Lampen- Lebensdauerstatus Modus Die kumulative Lampenbetriebsdauer und die restliche Diese Funktion ermöglicht es, die Nutzung der Lampen-Lebensdauer (Prozent) kann überprüft werden. beiden im Projektor integrier ten Lampen festzulegen. Menübetrieb Seite Menübetrieb Seite Beispiel: Bildschirmmenü „Optionen (2)“ Beispiel: Bildschirmmenü... -
Seite 86: Wiedergabe Mit Der Kehrbild-/Umkehrbild-Funktion
Hilfreiche Funktionen, die während der Installation eingestellt werden können („Optionen (2)“-Menü) Wiedergabe mit der Kehrbild-/ Steuerung mehrerer Projektoren Umkehrbild-Funktion mit einer Fernbedienung Diese Funktion ermöglicht es, bei der Stackprojektion oder der Dieser Projektor ist mit einer Kehrbild-/Umkehr- Projektion auf Videowand mehrere Projektoren mit nur einer Funktion ausgestattet, mit der das Bild für Fernbedienung zu steuern. -
Seite 87: Tastenkombination Für Die Stack-Einstellungen Des Projektors
Tastenkombination für die Stack- Sperrung der Bedienungstasten Einstellungen des Projektors auf dem Projektor Normalerweise müssen für die Stackprojektion Einstellungen Mit dieser Funktion kann die Verwendung über den Webbrowser vorgenommen werden. Die bestimmter Bedienungstasten auf dem Projektor Einstellungen über den Webbrowser können unter Verwendung gesperrt werden. -
Seite 88: Überspringen Nicht Genutzter Eingangsarten
Hilfreiche Funktionen, die während der Installation eingestellt werden können („Optionen (2)“-Menü) Überspringen nicht Wahl des Lüfter-Modus genutzter Eingangsarten Diese Funktion ändert die Gebläsedrehgeschwindigkeit. Diese Funktion ermöglicht es, selten genutzte Menübetrieb Seite Eingangsarten überspringen. Eingangsarten können durch Drücken der Taste Beispiel: Bildschirmmenü „Optionen (2)“ INPUT 1, 2, 3 bzw. -
Seite 89: Direkte Einschaltfunktion
Direkte Einschaltfunktion Übertragungsgeschwindigkeit festlegen (RS-232C) Menübetrieb Seite Stellen Sie sicher, dass sowohl der Projektor als Beispiel: Bildschirmmenü „Optionen (2)“ auch der Computer auf die gleiche Baudrate eingestellt sind. Menübetrieb Seite Beispiel: Bildschirmmenü „Optionen (2)“ Beschreibung des direkte Einschaltens Verfügbare Punkte Beschreibung Der Projektor schaltet automatisch ein, wenn der Netzstecker in eine Steckdose gesteckt... -
Seite 90: Monitor-Ausgangseinstellungen
Hilfreiche Funktionen, die während der Installation eingestellt werden können („Optionen (2)“-Menü) Monitor-Ausgangseinstellungen LAN/RS232C-Einstellung Wenn der Monitor-Ausgang auf „Einschalten“ Wenn LAN/RS232C auf „Einschalten“ gestellt gestellt wurde, ist der Monitor-Ausgang aktiviert wurde, wird LAN/RS232C aktiviert und Strom wird und Strom wird sogar im Standby-Modus sogar im Standby-Modus verbraucht. -
Seite 91: Dhcp-Client-Einstellung
DHCP-Client-Einstellung TCP/IP-Einstellungg Stellen Sie TCP/IP manuell ein. Schließen Sie das LAN-Kabel vor dem Einschalten des Projektors an. Wenn nicht, Menübetrieb Seite arbeitet die DHCP-Client-Funktion nicht. Beispiel: Bildschirmmenü „Optionen (2)“ Menübetrieb Seite Beispiel: Bildschirmmenü „Optionen (2)“ Wählen Sie „TCP/IP“ und drücken Sie dann Beschreibung des DHCP-Clients Verfügbare Punkte... -
Seite 92: Bedienmodus
Hilfreiche Funktionen, die während der Installation eingestellt werden können („Optionen (2)“-Menü) ' ' , " " " " " , | | | | | Geben Sie „Gateway“ mit ' Bedienmodus und\ ein, und drücken Sie dann Dieses Menü wird nur vom Kundendienstzentrum genutzt. -
Seite 93: Rückkehr Zu Den Grundeinstellungen
Rückkehr zu den Grundeinstellungen Mit dieser Funktion können die von Ihnen ausgeführten Projektoreinstellungen initialisiert werden. Menübetrieb Seite Beispiel: Bildschirmmenü „Optionen (2)“ Hinweis Über die Netzwerk-Einstellungen ∑ „IP Address“ (IP-Adresse), „Subnet Mask“ (Teilnetzmaske), „Gateway“ (Gateway) und weitere Netzwerkeinstellungen werden initialisiert. Die folgenden Punkte können nicht initialisiert werden. -
Seite 94: Verwenden Weiterer Menüs („Sprache"-Menü Und „Status"-Menü)
Verwenden weiterer Menüs („Sprache“-Menü und „Status“-Menü) Auswahl der Bildschirm- Übersicht über die Sprache Menüeinstellungen „Alle“ Die Bildschirm-Sprache des Projektors kann auf Mit dieser Funktion können alle Einstellungen auf Englisch, Deutsch, Spanisch, Niederländisch, der Bildwand aufgelistet werden. Französisch, Italienisch, Schwedisch, Menübetrieb Seite Portugiesisch, Chinesisch, Koreanisch oder Japanisch eingestellt werden. -
Seite 95: Wartung
Wartung Reinigen des Projektors Reinigen der Lüftungsöffnungen und der ■ Das Netzkabel vor Reinigen des Projektors Abdeckung über der Lufteinsaugöffnung unbedingt abtrennen. ■ Entfernen Sie mit einem Staubsauger den Staub aus der ■ Das Gehäuse sowie das Bedienfeld sind aus Luftaustrittsöffnung, der Lufteinsaugöffnung sowie der Abdeckung Kunststoff hergestellt. -
Seite 96: Wartungsanzeigen
Wartungsanzeigen ■ Die Warnleuchten am Projektor weisen auf Fehlfunktionen im Projektor hin. ■ Falls ein Problem auftritt, leuchtet entweder die Temperaturwarn-Anzeige oder die Lampen-Anzeige rot auf und der Projektor wird in den Standby-Modus geschaltet. Nachdem der Projektor in den Standby-Modus geschaltet worden ist, den unten aufgeführten Schritten folgen. Wartungsanzeigen Netz-Anzeige Lampen-Anzeigen 1, 2... - Seite 97 Belüftungseinlass wird. (Siehe Seite 9.) ∑ Defekter Lüfter ∑ Bringen Sie den Projektor zu Die interne ∑ Fehler im internen Temperaturwarn- Temperatur ist einem autorisierten Sharp- leuchtend ungewöhnlich Anzeige Projektor-Händler oder Kreislauf (Standby) ∑ Verstopfter hoch.
-
Seite 98: Hinweise Zur Lampe
Verschlechterung der Bild- und Farbqualität feststellen. Die Lampen-Lebensdauer (Prozentsatz) kann auf der Bildschirmanzeige überprüft werden. Siehe Seite 83. ■ Erwerben Sie über einen Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe eine Lampeneinheit des Typs AN-PH7LP1 und AN-PH7LP2. Wichtiger Hinweis für US-Kunden: Für die mit dem Projektor gelieferte Lampe gilt eine 90-tägige Herstellungs- und Verarbeitungsgarantie. -
Seite 99: Ausbau Und Installation Der Lampeneinheit
Ausbau und Installation Lampeneinheit 1 der Lampeneinheit AN-PH7LP1 Optionales Info Zubehör ∑ Sicherstellen, dass die Lampeneinheit am Lampeneinheit 2 Handgriff entfernt wird. Nicht die Glasoberfläche AN-PH7LP2 der Lampeneinheit oder die Innenseite des Projektors berühren. ∑ Um Verletzungen oder Beschädigungen der Lampe zu verhindern, sollten die folgenden Schritte befolgt werden. - Seite 100 Griff Hinweise zur Lampe Die Lampeneinheit entfernen. ∑ Lockern Sie die Halteschrauben an der Lampeneinheit (zwei Schrauben pro Lampe). Die Lampeneinheit am Griff fest halten und in Pfeilrichtung herausziehen. Die Lampeneinheit zu Halteschrauben diesem Zeitpunkt horizontal halten und nicht kippen. AN-PH7LP1 Die neue Lampeneinheit einsetzen.
-
Seite 101: Rückstellung Des Lampen-Timers
Rückstellung des Lampen-Timers Den Lampen-Timer nach dem Lampenaustausch zurückzustellen. Zur Netzanschluss Info ∑ Stellen Sie sicher, dass Sie den Lampen- Timer nur nach dem Austausch der Lampe Netzkabel zurücksetzen. Wenn Sie den Lampen- Timer zurückstellen und dieselbe Lampe weiterhin verwenden, könnte die Lampe beschädigt werden oder explodieren. -
Seite 102: Computer-Kompatibilitätstabelle
Computer-Kompatibilitätstabelle In der nachfolgenden Tabelle sind die mit diesem Projektor kompatiblen Signalcodes aufgelistet. Wenn die Bilder verzerrt sind oder nicht projiziert werden können, stellen Sie das Ausgangssignal ihres Compputers usw. unter Bezugnahme auf die nachfolgende Tabelle ein. Computer ∑ Mehrsignal-Unterstützung ∑... - Seite 103 Hinweis ∑ Je nach dem, welches Notebook Sie verwenden, kann das Bild möglicherweise nicht angezeigt werden; ebenso tritt möglicherweise Bildrauschen im kombinierten (CRT/LCD)-Modus auf. Schalten Sie in diesem Fall die LCD-Anzeige Ihres Notebooks aus. Weitere Einzelheiten finden Sie in der Bedienungsanleitung Ihres Notebooks.
-
Seite 104: Fehlersuche
Fehlersuche Problem Überprüfen Seite ∑ Das Netzkabel ist an keine Steckdose angeschlossen. ∑ Das extern angeschlossene Gerät ist ausgeschaltet. — ∑ Die ausgewählte Eingangs-Betriebsart ist falsch. ∑ Kabel sind falsch an die Seite des Projektors angeschlossen. 27–36 ∑ Die Batterien der Fernbedienung sind leer. Kein Bild und kein Ton oder Projektor startet nicht. - Seite 105 Problem Überprüfen Seite ∑ Ist das „Tastensp.-Stufe“-Menü auf „Stufe A“ oder „Stufe B“ Der Projektor kann nicht mit der ON- oder STANDBY-Taste am eingestellt, sind alle Sondertasten am Projektor deaktiviert. Projektor eingeschaltet bzw. in Nutzen Sie zum Bedienen des Projektors die Fernbedienung. den Standby-Modus geschaltet werden.
-
Seite 106: Sharp-Kundendienst
Sharp Electronics (Schweiz) AG 0041 1 846 63 11 Korea Sharp Electronics Incorporated of cattaneo@sez.sharp-eu.com Korea http://www.sharp.ch (82) 2-3660-2002 lcd@sharp-korea.co.kr Schweden Sharp Electronics ( Nordic ) AB http://www.sharpkorea.co.kr (46) 8 6343600 vision.support@sen.sharp-eu.com Indien Sharp Business Systems (India) http://www.sharp.se Limited (91) 11- 6431313 Österreich Sharp Electronics (Europe) GMBH service@sharp-oa.com... -
Seite 107: Technische Daten
/DTV1080 -Chip ¥ 1 ® Anzeigegerät 0,7" DLP Anzahl der Bildpunkte: 786.432 Bildpunkte (1.024 [H] ¥ 768 [V]) 1,2 ¥ Elektronik-Zoom/Fokuslinse, F1,8–F2,0, f=25,6–31,3 mm (Standard Ausstattung mit XG-PH70X) Standard-Zoomobjektiv 260 W ¥ 2 Projektionslampe Eingangs(INPUT 1)-/ 15-Pin-Mini-D-Sub-Anschluss Y: 1,0 Vp-p, negatives Sync., 75 W terminiert... -
Seite 108: Glossar
Glossar Auto-Sync. (Seite 70) Progressiv (Seite 62) Optimiert projizierte Computerbilder durch die Mit der Progressiv-Anzeige wird ein besseres automatische Einstellung bestimmter Eigenschaften. Videobild projizier t. Drei verschiedene Betriebsarten können gewählt werden: 2D Bild in Bild (Seite 74) Progressiv, 3D Progressiv und Film-Modus. Durch die Bild in Bild Funktion können zwei Bilder auf Punkt für Punkt (Seite 48) der selben Projektionsfläche angezeigt werden. -
Seite 109: Register
Register Abdeckung für Lampeneinheit ......97 Lampe ..............96 ADJ./MOUSE-Schalter ........18 Lampen-Anzeigen 1, 2 ........94 Audio ..............72 Lampen-Modus ............ 83 AUDIO-Audioeingangsbuchse (1) ....... 27 Lamp.-T. (Leben.) ..........83 AUDIO-Audioeingangsbuchse (2, 3) ....28 LAN-Buchse ............35 AUDIO-Audioeingangsbuchsen (4, 5) ....34 LAN/RS232C ............ - Seite 110 SHARP CORPORATION...
