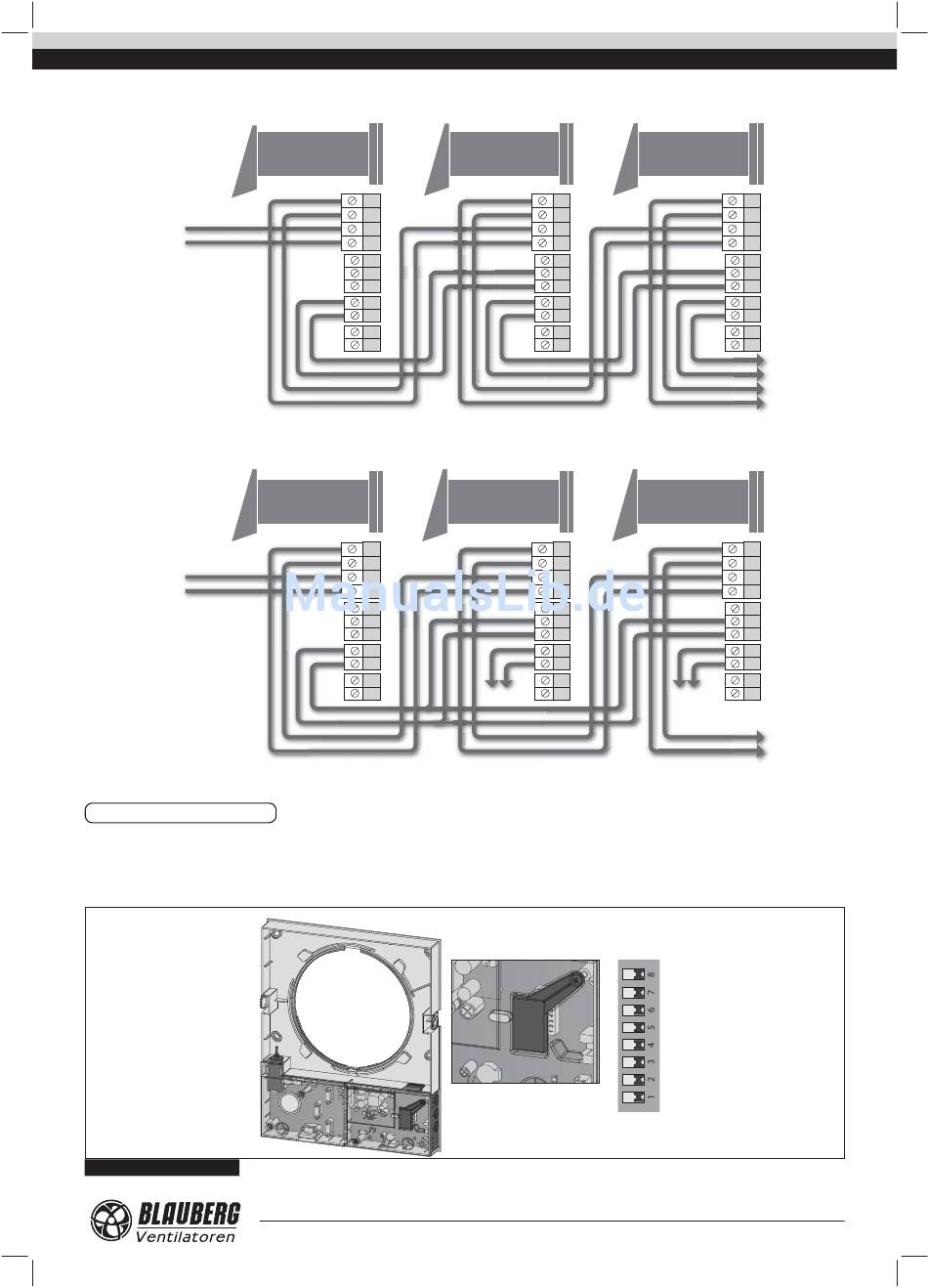

ANSCHLUSSSCHEMA FÜR REIHENSCHALTUNG VON MEHREREN LÜFTUNGSANLAGEN
Stromeingang
100-230 V / 50-60 Hz
ANSCHLUSSSCHEMA FÜR PARALLELSCHALTUNG VON MEHREREN LÜFTUNGSANLAGEN
Stromeingang
100-230 V / 50-60 Hz
EINRICHTEN DER ANLAGE
Vor der ersten Inbetriebsetzung stellen Sie die Lüftungsanlage mit dem DIP-
Schalter auf der Leiterplatte der Steuereinheit ein.
Für den Zugriff auf den DIP-Schalter entfernen Sie das Vorderteil der
Abb. 17. DIP-Schalter
Master
N
L
N
L
+12V
In
Gnd
Gnd
Out
NO1
NO2
Master
N
L
N
L
+12V
In
Gnd
Gnd
Out
NO1
NO2
Öffnen Sie die Gummi-Kappe
VENTO Expert A50-1 Pro
Slave 1
N
L
N
L
+12V
In
Gnd
Gnd
Out
NO1
NO2
Zur nächsten Anlage
Slave 1
N
L
N
L
+12V
In
Gnd
Gnd
Out
NO1
NO2
Zur nächsten Anlage
Innenraumeinheit und öff nen Sie die Gummi-Kappe, die den Schalter
verdeckt.
DIP-Schalter
unter der
Gummi-Kappe
Slave N
N
L
N
L
+12V
In
Gnd
Gnd
Out
NO1
NO2
Slave N
N
L
N
L
+12V
In
Gnd
Gnd
Out
NO1
NO2
13
