VENTO Expert A50-1 Pro

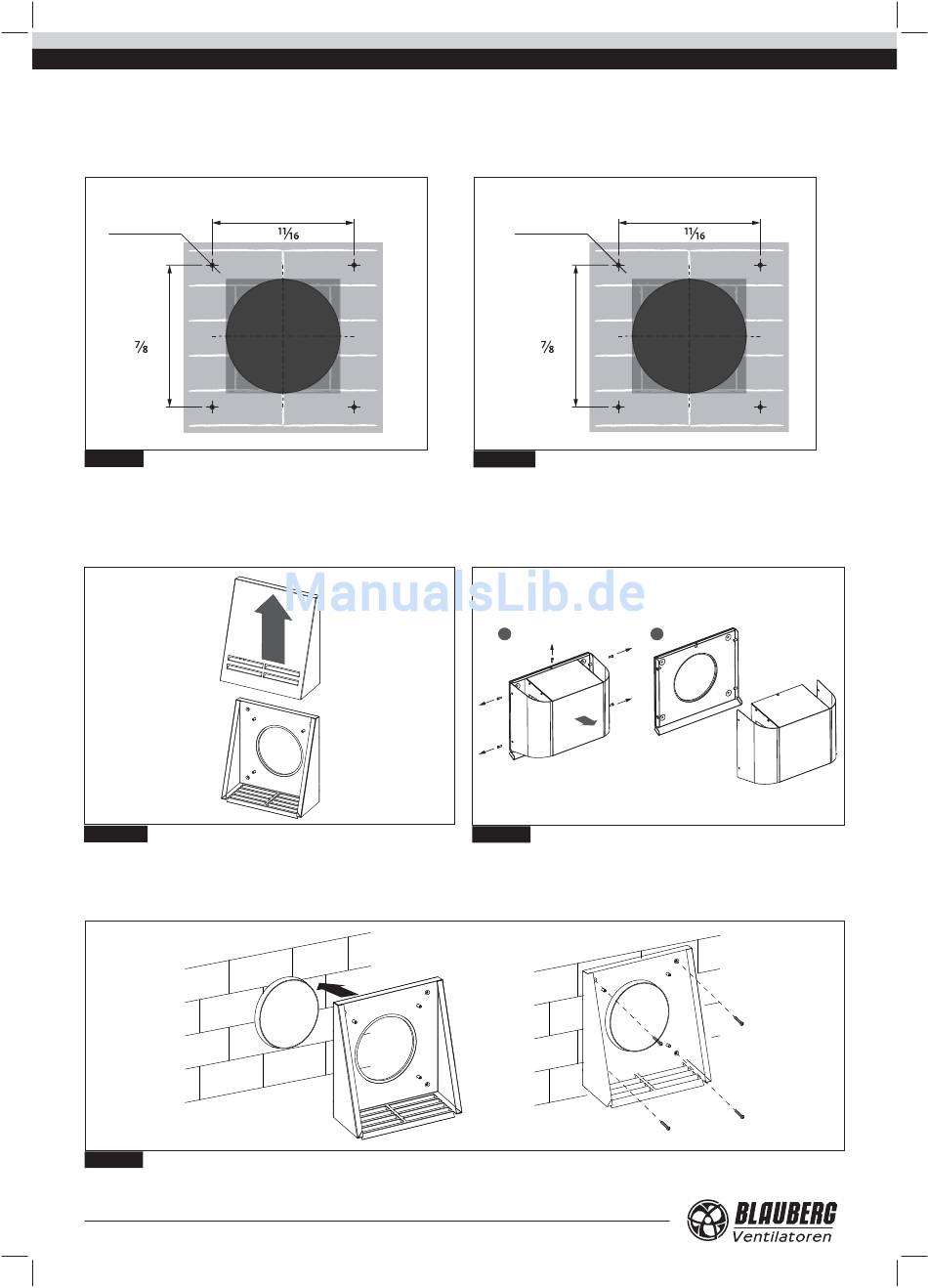

8. Markieren Sie die Befestigungslöcher für die Montage der Lüftungshaube:
•
Abb. 12a für VENTO Expert A50-1 Pro.
•
Abb. 12b für VENTO Expert A50-1 S Pro.
Bohren Sie die Löcher für den Dübel 6x40m, 40 mm tief.
Setzen Sie die mitgelieferten Dübel 6x40 in die Öff nungen ein.
Ø6 mm (¼")
4 Löcher
200 mm
(7 ")
Abb. 12а.
9. Nehmen Sie die Lüftungshaube für einen Zugang zu den Befestigungslöchern ab:
•
Abb. 13a für VENTO Expert A50-1 Pro. Entfernen Sie das Vorderteil der Lüftungshaube.
•
Abb. 13b für VENTO Expert A50-1 S Pro. Drehen Sie die 5 Schrauben heraus und entfernen Sie das Vorderteil der Lüftungshaube.
Abb. 13а.
10. Befestigen Sie die Rückseite der Lüftungshaube an der Wand:
•
Abb. 14a für VENTO Expert A50-1 Pro. Befestigen Sie die Rückseite der Lüftungshaube an der Wand mit den mitgelieferten Schrauben 4x40.
•
Abb. 14b für VENTO Expert A50-1 S Pro. Befestigen Sie die Rückseite der Lüftungshaube an der Wand mit den mitgelieferten Schrauben 4x40.
Abb. 14а.
10
220 mm
(8 ")
Ø6 mm (¼")
4 Löcher
200 mm
(7 ")
Abb. 12b.
1
Abb. 13b
220 mm
(8 ")
2
Schrauben
