Aux Master 1 Im Gerät
Nr. Parameter
3.7.1 Rolle im Mehrpumpensystem
3.7.2 Maximale Anzahl laufender Pumpen
Die Applikationsparameter werden vom Master auf alle weiteren angeschlossenen PumpDrives übertragen. Dazu bitte alle PumpDrive
einschalten und als erstes die Buskabel und Abschlusswiderstände verbinden.
Möglichkeit 2: Erst den Master parametrieren allen weiteren PumpDrive Spannungslos schalten, Buskabel und Abschlusswiderstände
verbinden und abschließend die PumpDrives wieder zuschalten.
Sollten die Parameter nicht übernommen werden, so sind eventuell die Buskabel nicht richtig konfektioniert oder eines der M 12 Module
ist defekt.
Sie können bei zugeschaltetem System das Buskabel am PD entfernen. Beim wieder anschließen müssen alle PD kurz Ausschalten und
neu booten. Ist dies nicht der Fall müssen die M 12 Module kontrolliert werden.

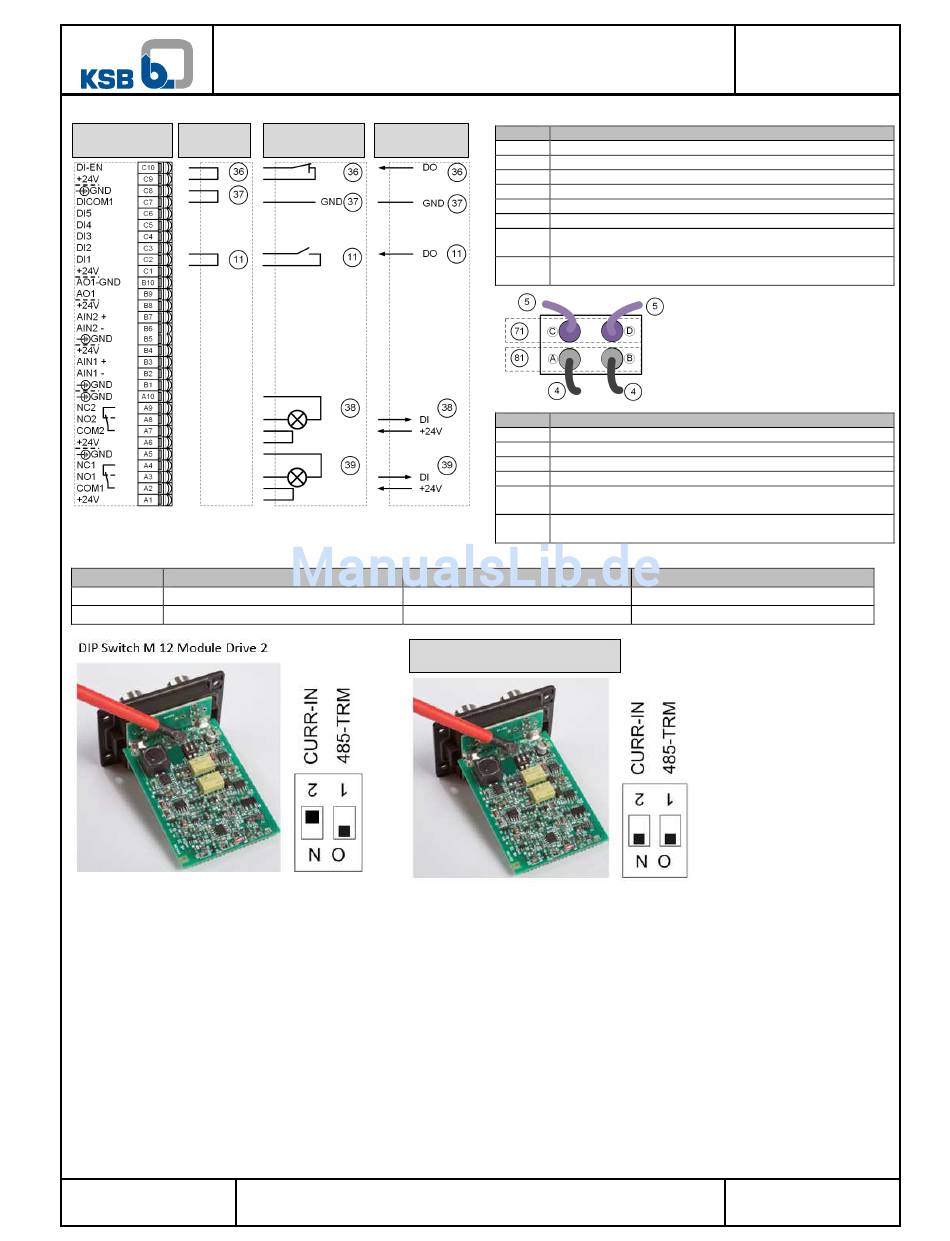

Konfiguration Drive 3 (AuxMaster 2):
2016-10-20
Applikationshandbuch PumpDrive 2
Oder vor Ort SPS
Einzustellender Wert
Hauptsteuerung
3
Variante 2 redundanter Sensor
2016-10-20_ PDrv2_Applikationshandbuch rev_1_5.0 DE.docx
Nr. Funktion
26 Freigabe Leistungselektronik
27 Ground für Digitale Eingänge
1)
11 Anlagenstart über DI
2 Istwert: Drucksensor 4...20mA
28 Sammelbetriebsmeldung: Betriebszustand RUN
29 Sammelstörmeldung: Alarm
4 Vorkonfektioniertes Buskabel für Anbindung PumpMeter an das M12-
Modul (Farbe: schwarz, Buchse: gerade, Stecker: gewinkelt)
5 Vorkonfektioniertes Buskabel für Doppel- und Mehrpumpenbetrieb
(Farbe: lila, Stecker: gewinkelt, Stecker: gewinkelt)
Nr. Funktion
71 M12 Modul: Doppel- und Mehrpumpenbetrieb
81 M12 Modul: PumpMeter
A M 12 Modul Buchse A: Anschluss Crosslink Kabel
B M 12 Modul Buchse B: Anschluss Crosslink Kabel
C M12 Modul Buchse C: Anschluss für Doppel-/Mehrpumpenbetrieb
(KSB-Gerätebus)
D M12 Modul Buchse D: Anschluss für Doppel-/Mehrpumpenbetrieb
(KSB-Gerätebus)
Voreinstellung ab Werk
Voreingestellt
1
Version 1.5
2)
