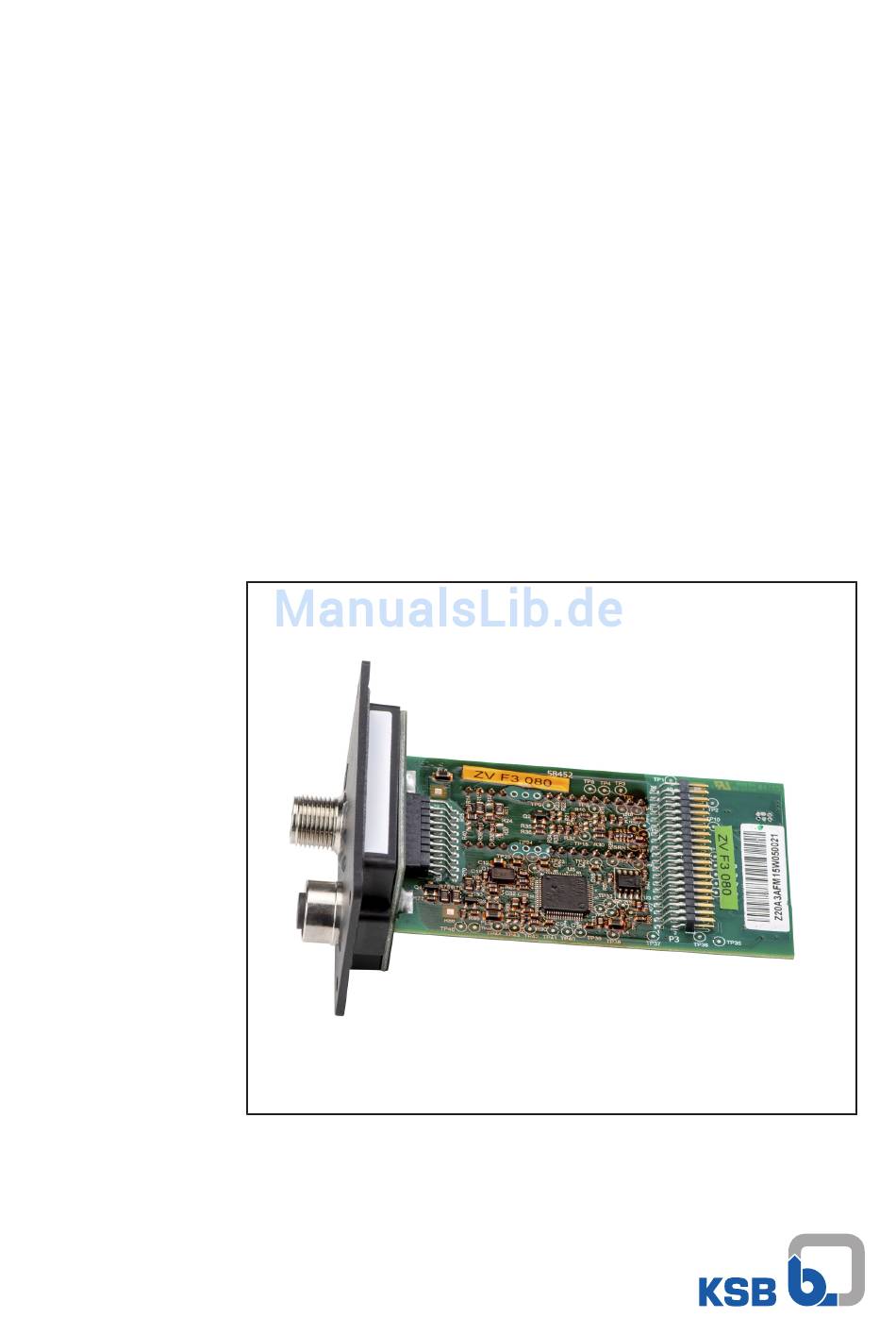

  • Seite 1 Feldbusmodul PROFINET-Modul PumpDrive 2 Zusatzbetriebsanleitung...
  • Seite 2 Impressum Zusatzbetriebsanleitung PROFINET-Modul Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 22.01.2018...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Zusatzbetriebsanleitung........................ 4 Allgemeines .............................. 4 Funktionsweise .............................. 4 Anschlüsse Feldbusmodul .......................... 4 Feldbusmodul einbauen........................... 5 Feldbusmodul anschließen.......................... 6 1.5.1 Feldbusmodul in Bustopologie anschließen .................. 7 1.5.2 Feldbusmodul in Sterntopologie anschließen.................. 8 Feldbusmodul einstellen .......................... 9 Betrieb des Frequenzumrichters mit PROFINET-Modul................ 10 1.7.1 Adressierung der im PIP definierten Parameter für den Zugriff über MS1/ MS2 ...... 11 1.7.2 Definition des im zyklischen Datenaustausch verfügbaren Moduls "Rotodynamic Pump"...

  • Seite 4: Zusatzbetriebsanleitung

    Profinet in einer XML-basierten Sprachform als GSDML-Datei vorliegt. Die GSDML-Datei kann in ein Profinet-Konfigurations-Tool eingelesen werden und dient zur Konfiguration des Profinet-Moduls. Die GSDML-Datei kann auf der KSB- Website heruntergeladen werden kann. Zertifizierung Das PumpDrive2 Profinet-Modul ist unter der Zertifikatsnummer Z11254 als Profinet- IO-Gerät nach PNIO-Version V2.2 durch die Profibus Nutzerorganisation e.V.

  • Seite 5: Feldbusmodul Einbauen

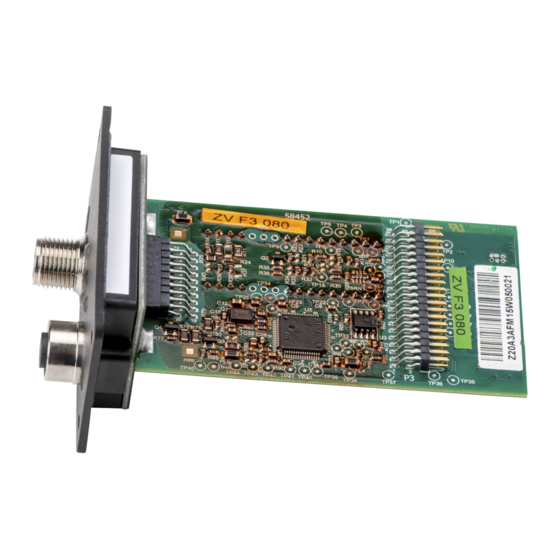

    1 Zusatzbetriebsanleitung Tabelle 2: Feldbusmodul Komponente Beschreibung M12-Buchse A D-Kodiert M12-Buchse B D-Kodiert LED-Meldeleuchte grün Ethernetanschluss A aktiv LED-Meldeleuchte gelb Langsames Blinken: Heartbeat vorhanden Schnelles Blinken: Initialisierung oder Störung LED-Meldeleuchte grün Ethernetanschluss B aktiv ▪ Nachrüstbar 1.4 Feldbusmodul einbauen Das Feldbusmodul kann in einen freien Einschubschacht des Frequenzumrichters eingeschoben werden.

  • Seite 6: Feldbusmodul Anschließen

    1 Zusatzbetriebsanleitung ACHTUNG Unsachgemäße Montage Beeinträchtigung der Schutzart (Schutzart nicht sichergestellt)! ▷ Nicht benutzte M12-Anschlüsse mit einer Abdeckkappe (im Lieferumfang enthalten) versehen. 1.5 Feldbusmodul anschließen Beim Anschluss des Feldbusmoduls die Profinet-Montagerichtlinie 8071 der Profibusnutzerorganisation (PNO) (Download unter "http://www.profibus.com/ download/installation-guide/") beachten, insbesondere folgende Punkte: ▪...

  • Seite 7: Feldbusmodul In Bustopologie Anschließen

    1 Zusatzbetriebsanleitung 1.5.1 Feldbusmodul in Bustopologie anschließen Abb. 6: Mehrpumpenanlage im PROFINET-Netzwerk anschließen (Beispiel für Bustopologie) PROFINET-Controller M12-Kabel Mehrpumpenbetrieb M12-Kabel PROFINET Weitere Teilnehmer im Netzwerk Abb. 7: Pinbelegung: a) Polbild Modul b) Polbild Stecker Tabelle 4: Pinbelegung Aderfarbcode Ethernetkabel (Kategorie 5, Belegung M12-Stecker/ M12-Buchse (D- IEC 11801) Kodierung) Gelb...

  • Seite 8: Feldbusmodul In Sterntopologie Anschließen

    1 Zusatzbetriebsanleitung 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 RD-/TD- TD-/RD- RD+/TD+ TD+/RD+ Abb. 9: Anschlussbild HINWEIS Beim Austausch oder beim Nachrüsten eines Feldbus-Moduls wird ein Reset des Frequenzumrichters durchgeführt. Das Menü 3-12 zum Einstellen der Parameter des Feldbus-Moduls ist danach in der Bedieneinheit freigeschaltet.

  • Seite 9: Feldbusmodul Einstellen

    1 Zusatzbetriebsanleitung Bei Verwendung der Sterntopologie zum Anschluss der Feldbusmodule bleibt auch beim Spannungsausfall eines Frequenzumrichters die Feldbusfunktionalität der übrigen Frequenzumrichter gewährleistet. Bei Anbindung der Feldbusmodule in Bustopologie ist diese Funktion hingegen nicht mehr gegeben, da der im Feldbusmodul integrierte Switch nur an einem spannungsversorgten Frequenzumrichter funktioniert und die nachfolgenden Feldbusmodule in das Netzwerk einbindet.

  • Seite 10: Betrieb Des Frequenzumrichters Mit Profinet-Modul

    1 Zusatzbetriebsanleitung HINWEIS Wird der Feldbus nur zum Monitoring verwendet, wird der Parameter "Steuerstelle" auf (3-6-2) Lokal gestellt. HINWEIS Wenn die Zykluszeiten der Parameter 3-12-1-3 und 3-12-1-4 auf 0 Sekunden eingestellt werden, ist die jeweils hinterlegte Überwachungsfunktion deaktiviert. 1.7 Betrieb des Frequenzumrichters mit PROFINET-Modul Grundlage der nachfolgend beschriebenen Funktionsweise und der Inbetriebnahme des Frequenzumrichters ist das von der Profibusnutzerorganisation (PNO) herausgegebene Geräteprofil und Kommunikationsprofil "Profile for Intelligent...

  • Seite 11: Adressierung Der Im Pip Definierten Parameter Für Den Zugriff Über Ms1/ Ms2

    Größe des Parameters in Byte Beschreibung Beschreibung des Parameters nach PIP KSB-Menünummer, Wertebereich, Wert (Beispiel) Mapping auf Funktionen mit Angabe der entsprechenden Menünummer (falls vorhanden) und dem gültigen Wertebereich für die Parameter Die Betriebswerte werden in der unter Werte genannten Einheit angegeben. Diese entspricht dem unter "VALUE_UNIT" verwendeten vierstelligen Zahlencode nach DIN IEC 61158.
  • Seite 12 PhysicalBlock 20 DIAGNOSIS_MASK OctetString Unterstütze ▪ 00 20 00 FF 00 20 00 FF Dignose-Bits im Parameter DIAGNOSIS 21 DIAGNOSIS_EXT_H OctetString Diagnoseereignis ▪ 0: kein Diagnoseereignis 00 00 ARDWARE in der ▪ 1: Diagnoseereignis entsprechenden 22 DIAGNOSIS_EXT_S OctetString 00 00 vorhanden Komponente OFTWARE...
  • Seite 13 GenericPump 21 RESET_FAULT Boolean Meldungen ▪ FALSE: kein Reset aktiviert FALSE zurücksetzen ▪ TRUE: Reset aktiviert 22 REMOTE_ACCESS_ Boolean Steuerstellenanfor 3-6-2 ▪ FALSE: keine Anforderung TRUE REQUEST derung remote remote (lokal) ▪ TRUE: Anforderung remote (Feldbus) 23 ACCESS_MODE Unsigned8 Zugriff auf 3-6-2, ▪...
  • Seite 14 PumpActuation 31 CONTROL_MODE Unsigned8 Regelart 3-6-1 ▪ 128:Aus (Steller) ▪ 129:Enddruck ▪ 130:Saugdruck ▪ 131:Differenzdruck ▪ 132:Differenzdruck (sensorlos) ▪ 133:Förderstrom ▪ 134:Förderstrom (sensorlos) ▪ 135:Temperatur (Kühlen) ▪ 136:Temperatur (Heizen) ▪ 137:Niveau Saugseite ▪ 138:Niveau Druckseite 32 CB_CONTROL_MO Unsigned8 Status Regelart 3-6-1 siehe Regelart MultiPump...
  • Seite 15 MultiPump 22 MAX_NUM_PUMP_ Unsigned8 Maximale Anzahl 3-7-2 1...6 OPERATION laufender Pumpen 24 EXCHANGE_EVENT Boolean Pumpenwechsel 1-3-5 ▪ FALSE: kein Pumpenwechsel FALSE sofort angefordert ▪ TRUE: Pumpenwechsel angefordert 25 EXCHANGE_MODE Unsigned8 Automatischer 3-7-4-1 ▪ 1: deaktiviert Pumpenwechsel ▪ 2: Pumpenwechsel nach Laufzeit oder nach Laufzeit mit Uhrzeit 26 EXCHANGE_TIME...
  • Seite 16 PumpSpeedMax 17 VALUE Boolean Betrieb mit ▪ FALSE: Pumpe läuft nicht mit FALSE Maximaldrehzahl maximaler Motordrehzahl ▪ TRUE: Pumpe läuft mit maximaler Motordrehzahl 3-2-2-2 PumpSpeedMin 17 VALUE Boolean Betrieb mit ▪ FALSE: Pumpe läuft nicht mit FALSE Minimaldrehzahl minimaler Motordrehzahl ▪...
  • Seite 17 Speed 18 VALUE_UNIT Unsigned16 1/min 1085 Frequency 17 VALUE Float32 Ausgangsfrequenz 1-2-1-7 18 VALUE_UNIT Unsigned16 1077 Torque 17 VALUE Float32 Motordrehmoment 1-2-1-11  - 18 VALUE_UNIT Unsigned16 1136 PumpLiquidTemp 17 VALUE Float32 Temperatur 1-2-3-7  - -200 18 VALUE_UNIT Unsigned16 °C 1001 OperationTime 17 VALUE Float32...

  • Seite 18: Definition Des Im Zyklischen Datenaustausch Verfügbaren Moduls "Rotodynamic Pump

    1 Zusatzbetriebsanleitung 1.7.2 Definition des im zyklischen Datenaustausch verfügbaren Moduls "Rotodynamic Pump" Das Modul RotoDynamicPump erlaubt in kompakter Form die Vorgabe von Sollwerten und Steuerwerten an das Pumpenaggregat und stellt die wichtigsten Informationen über den aktuellen Betriebszustand bereit. Innerhalb des Adressbereichs des Moduls werden unterschiedliche Datentypen verwendet.

  • Seite 19: Definition Des Im Zyklischen Datenaustausch Verfügbaren Moduls "Feedback

    1 Zusatzbetriebsanleitung BYTE CB_OPERATION PumpActuation.CB_O 130: Automatikbetrieb _MODE PERATION_MODE (Anzeige Display: AUTO) Tabelle 9: Modul RotoDynamicPump, Output BOOL PUMP_KICK_RE PumpKick.VALUE 0 => 1 startet einen Funktionslauf BOOL REMOTE_OPER nicht unterstützt ATION BOOL DIRECTION_RE nicht unterstützt BOOL RESET_FAULT GenericPump.RESET_ 0 => 1 Quittiert Warnungen und Alarme und FAULT setzt den Fehlerzustand zurück BOOL...

  • Seite 20: Definition Der Im Zyklischen Datenaustausch Verfügbaren Module Zum Auslesen Der Prozesswerte

    1 Zusatzbetriebsanleitung 1.7.4 Definition der im zyklischen Datenaustausch verfügbaren Module zum Auslesen der Prozesswerte Jeder Prozesswert ist in einem entsprechenden Modul abgebildet. Alle Prozesswerte sind vom Datentyp "REAL" Tabelle 11: Module Prozesswerte, Input Offset Modulname Datentyp Bedeutung Menü Einheit Funktionselement PIP Byte DiffPressure/ REAL...
  • Seite 21 1 Zusatzbetriebsanleitung BOOL 0x900C DIA_COLDSTART Reserviert durch PI, kein Bestandteil des PIP, fest auf 0 BOOL 0x900D DIA_MAINTENANCE 1: Wartungsintervall der Pumpe steht an. I100 BOOL 0x900E Reserviert durch PI, fest auf 0 1.7-2.3 BOOL 0x900F-0x9013 Nicht unterstützt IDENT_NUMBER_VIO LATION 2.4-2.7 BOOL 0x9014-0x9017 - Reserviert durch PI, fest auf 0...
  • Seite 22 1 Zusatzbetriebsanleitung Tabelle 16: PhysicalBlock.DIAGNOSIS_EXT_MECHANICS Offset Datent Fehlercode Parametername Kommentar Byte. PumpDrive Meldung 14.0-15 BOOL 0x9301-0x930E - Nicht unterstützt 15.6 BOOL 0x930F BrakeChopper 1: Problem mit dem Bremswiderstand 15.7 BOOL 0x9310 Nicht unterstützt 16.0-16 BOOL 0x9300, Reserviert durch PI, fest auf 0 0x9311-0x937F 16.7 BOOL...
  • Seite 23 1 Zusatzbetriebsanleitung Tabelle 18: PhysicalBlock.DIAGNOSIS_EXT_LIQUID Offset Datent Fehlercode Parametername Kommentar Byte. PumpDrive Meldung 22.0-22 BOOL 0x9501-0x9503 - Nicht unterstützt 22.3 BOOL 0x9504 Trockenlauf 22.4 BOOL 0x9505 Blockage Hydraulisch Blockade A15, W56 22.5-23 BOOL 0x9507-0x950B - Nicht unterstützt 23.3-23 BOOL 0x9500, Reserviert durch PI, fest auf 0 0x950C-0x957F 23.7 BOOL...
  • Seite 24 1 Zusatzbetriebsanleitung Tabelle 20: PhysicalBlock.DIAGNOSIS_EXT_AUX_DEVICE Offset Datent Fehlercode Parametername Kommentar Byte. PumpDrive Meldung BOOL 0x9A01 AuxDeviceFault Nicht unterstützt BOOL 0x9A02 SensorElement Kabelbruch 4.2-8.2 BOOL 0x9A03-0x9A23 - Nicht unterstützt BOOL 0x9A24 Nicht definiert 8.4-8.6 BOOL 0x9A00, Reserviert durch PI, fest auf 0 0x9A25-0x9A7F BOOL 0x9A80, 0x9A81 FieldbusFailure...
  • Seite 28 KSB SE & Co. KGaA Johann-Klein-Straße 9 • 67227 Frankenthal (Germany) Tel. +49 6233 86-0 www.ksb.com...
