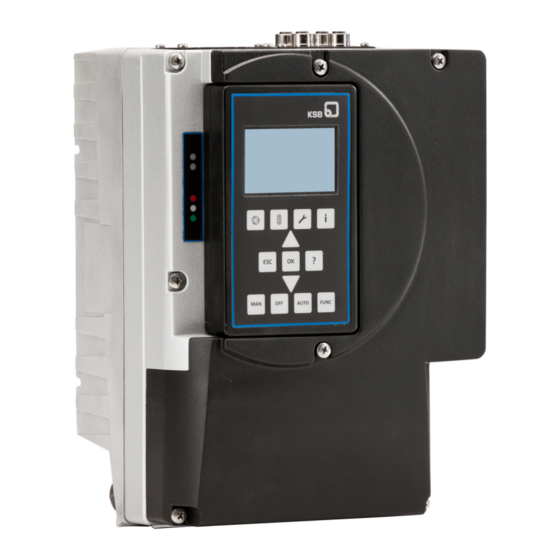

KSB PumpDrive 2 Zusatzbetriebsanleitung
Vorschau ausblenden
Andere Handbücher für PumpDrive 2:
- Betriebs-/montageanleitung (240 Seiten) ,
- Handbuch (146 Seiten) ,
- Baureihenheft (42 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für KSB PumpDrive 2
Inhaltszusammenfassung für KSB PumpDrive 2
- Seite 1 Feldbusmodul LON-Modul PumpDrive 2 Zusatzbetriebsanleitung...
- Seite 2 Impressum Zusatzbetriebsanleitung LON-Modul Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 20.03.2019...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zusatzbetriebsanleitung........................ 4 Allgemeines .............................. 4 Anschlüsse Feldbusmodul .......................... 4 Feldbusmodul einbauen........................... 4 Feldbusmodul anschließen.......................... 6 LON-Modul................................ 6 Inbetriebnahme und Betrieb des Frequenzumrichters mit LON-Modul ............ 8 Feldbusparameter............................. 9 LON-Modul 3 von 12... -
Seite 4: Zusatzbetriebsanleitung
1.1 Allgemeines Diese Zusatzbetriebsanleitung gilt zusätzlich zur Betriebs-/ Montageanleitung. Alle Angaben der Betriebs-/ Montageanleitung müssen beachtet werden. Tabelle 1: Relevante Betriebsanleitungen Baureihe Drucksachennummer der Betriebs-/ Montageanleitung PumpDrive 2 4074.81 1.2 Anschlüsse Feldbusmodul Die Feldbusmodule sind als Einschubmodule ausgeführt. Abb. 1: Feldbusmodul Tabelle 2: Feldbusmodul... - Seite 5 1 Zusatzbetriebsanleitung Blinddeckel Abb. 2: Blinddeckel Blinddeckel 1. Kreuzschlitzschrauben am Blinddeckel entfernen. 2. Blinddeckel abnehmen. Feldbusmodul 1. Feldbusmodul in den offenen Einschubschacht vorsichtig einführen. Das Einschubmodul wird über Schienen geführt, bis es in den Kontakt einrastet. Abb. 3: Feldbusmodul einführen 2. Feldbusmodul mit den 4 Kreuzschlitzschrauben befestigen. Nur mit angezogenen Schrauben ist die Schutzart IP55 sichergestellt.
-
Seite 6: Feldbusmodul Anschließen
1 Zusatzbetriebsanleitung 1.4 Feldbusmodul anschließen Beim Anschluss des Feldbusmoduls insbesondere folgende Punkte beachten: ▪ Bevor die Busverbindung zwischen den Teilnehmern hergestellt wird, muss der Potentialausgleich ausgeführt und geprüft sein. ▪ Zur Hochfrequenzabschirmung geschirmte Leitungen verwenden und EMV- gerecht montieren. ▪ Ein Mindestabstand von 0,3 m zu anderen elektrischen Leitungen wird empfohlen. - Seite 7 1 Zusatzbetriebsanleitung Abb. 6: Pinbelegung: a) Polbild M12-Stecker, b) Polbild M12-Buchse Tabelle 4: Pinbelegung Aderfarbcode Belegung M12-Stecker/ M12- Buchse (A-Kodierung) Braun LON B Weiß LON A Gewinde Schirm Schirm Screen LON B LON A Abb. 7: Selbstkonfektioniertes Kabel M12-Buchse M12-Stecker Ⓜ Ⓝ 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4...
-
Seite 8: Inbetriebnahme Und Betrieb Des Frequenzumrichters Mit Lon-Modul
1 Zusatzbetriebsanleitung Busabschluss Die Abschlusswiderstände des LON-Moduls entsprechen folgendem Standard: FTT-10A-Transceiver HINWEIS Beim Austausch oder beim Nachrüsten eines Feldbus-Moduls wird ein Reset des Frequenzumrichters durchgeführt. Das Menü 3-12 zum Einstellen der Parameter des Feldbus-Moduls ist danach in der Bedieneinheit freigeschaltet. 1.6 Inbetriebnahme und Betrieb des Frequenzumrichters mit LON-Modul HINWEIS Steht der Parameter 3-6-2 Steuerstelle auf dem Wert „Feldbus“, dann wird... -
Seite 9: Feldbusparameter
▪ Die Funktion des Analogeingangs ist nicht auf Sollwert/ Steuerwert Auto parametriert. ▪ Parameter 3-6-3 Istwertquelle steht auf dem Wert „Feldbus“. ▪ Es ist kein Drucksensor am Analogeingang des PumpDrive 2 angeschlossen und parametriert. nviRemoteFlow Der Feldbusparameter nviRemoteFlow ist nur aktiv bei folgenden Voreinstellungen: ▪... - Seite 10 1 Zusatzbetriebsanleitung Tabelle 6: Zuordnung Nummer Netzwerkvariable zum Variablennamen Nummer Variablenname SNVT-Name SNVT-Index Beschreibung Netzwerkvariable 0 (M) nviPumpSetpoint SNVT_switch Pumpensollwert für Normalbetrieb 1 (M) nviPumpOpMode SNVT_hvac_mode Angeforderter Pumpenbetriebsmodus 2 (O) nviPumpOvdStop SNVT_switch Stoppbefehl für Pumpenübersteuerung 3 (O) nviOvdSpeed SNVT_lev_percent Übersteuerungssollwert für Drehzahl 4 (O) nviOvdPress SNVT_press...
- Seite 11 1 Zusatzbetriebsanleitung Byte Name Bedeutung Meldung Frequenzumrichter df_motor_failure Motoralarm A4 A5 A9 A18 A19 A20 df_pump_blocked Nicht verwendet df_elect_temp Temperaturalarm Elektrik A7 A8 df_elect_failure_nf Warnung Elektrik df_elect_failure Alarm Elektrik A6 A10 A21 A22 A98 A99 df_sensor_failure Sensorfehler df_general_fault Allgemeiner Gerätefehler Byte 1 der Variable enthält Fehler der Kategorie supply_fault, Byte 2 enthält solche der Kategorie device_fault.
- Seite 12 KSB SE & Co. KGaA Johann-Klein-Straße 9 • 67227 Frankenthal (Germany) Tel. +49 6233 86-0 www.ksb.com...
