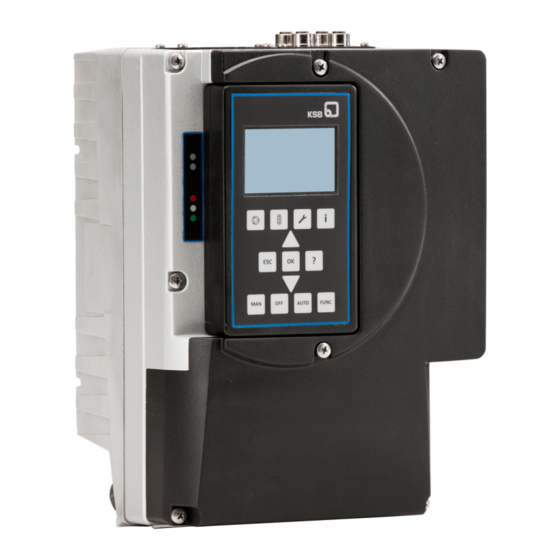

KSB PumpDrive 2 Zusatzbetriebsanleitung

KSB PumpDrive 2 Zusatzbetriebsanleitung

Kondensatormodul
Vorschau ausblenden Andere Handbücher für PumpDrive 2:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Kondensatormodul
PumpDrive 2
PumpDrive 2 Eco
Zusatzbetriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KSB PumpDrive 2

Inhaltszusammenfassung für KSB PumpDrive 2

  • Seite 1 Kondensatormodul PumpDrive 2 PumpDrive 2 Eco Zusatzbetriebsanleitung...
  • Seite 2 Impressum Zusatzbetriebsanleitung Kondensatormodul Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 18.07.2018...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Zusatzbetriebsanleitung........................ 4 Allgemeines .............................. 4 Beschreibung .............................. 4 1.2.1 Typenschild............................ 4 1.2.2 Benennung ............................ 4 1.2.3 Funktionsweise............................. 5 1.2.4 Leistungsbereich und Baugrößen ....................... 5 1.2.5 Lieferumfang............................ 5 Kondensatormodul montieren ........................ 5 1.3.1 Sicherheitsbestimmungen ........................ 6 1.3.2 Kondensatormodul für Frequenzumrichter Baugröße A und B ............ 7 1.3.2.1 Kondensatormodul am Antrieb mit Klemmenkasten anschließen .......... 8 1.3.2.2 Kondensatormodul am Antrieb mit integrierter Motoradapterplatte anschließen .... 9 1.3.3...

  • Seite 4: Zusatzbetriebsanleitung

    Tabelle 2: Beispiel Benennung Position Tabelle 3: Bedeutung Benennung Position Angabe Bedeutung Generation PDRV2 Kondensatormodule für 2. Generation PumpDrive Größe 0,37-1,50 kW 2,20-4,00 kW 5,50-11,00 kW 15,00-30,00 kW 37,00-55,00 kW 9-18 Ausführung ASY/SUPRX1 Ausführung für Asynchronmotoren und KSB SuPremE X1 (ohne integrierte Adapterplatte) Kondensatormodul 4 von 24...

  • Seite 5: Funktionsweise

    Position Angabe Bedeutung 9-18 SUPRX2 Ausführung für KSB SuPremE X2 (mit integrierter Adapterplatte) 1.2.3 Funktionsweise Anwendungsbedingt kann es notwendig werden eine größere Kapazität im Zwischenkreis des Frequenzumrichters zu realisieren. Dazu muss je nach Baugröße des Frequenzumrichters ein zusätzliches externes oder internes Kondensatormodul installiert werden.

  • Seite 6: Sicherheitsbestimmungen

    1 Zusatzbetriebsanleitung 1.3.1 Sicherheitsbestimmungen GEFAHR Unsachgemäße elektrische Installation Lebensgefahr durch Stromschlag! ▷ Elektrischen Anschluss nur durch eine Fachkraft ausführen lassen. ▷ Technische Anschlussbedingungen örtlicher und nationaler Energieversorgungsunternehmen beachten. GEFAHR Unbeabsichtigtes Einschalten Lebensgefahr durch Stromschlag! ▷ Vor allen Wartungs- und Installationsarbeiten den Frequenzumrichter vom Netz trennen.

  • Seite 7: Kondensatormodul Für Frequenzumrichter Baugröße A Und B

    1 Zusatzbetriebsanleitung ACHTUNG Unsachgemäße Isolationsprüfung Beschädigung des Frequenzumrichters! ▷ Niemals Isolationsprüfungen an Bauteilen des Frequenzumrichters durchführen. ▷ Isolationsprüfungen am Motor, der Motoranschlussleitung oder der Netzanschlussleitung erst nach Abklemmen der Anschlüsse des Frequenzumrichters vornehmen. HINWEIS Die Behebung bzw. Quittierung einer Störung kann je nach Einstellung dazu führen, dass der Frequenzumrichter wieder selbstständig einschaltet.

  • Seite 8: Kondensatormodul Am Antrieb Mit Klemmenkasten Anschließen

    1 Zusatzbetriebsanleitung 1.3.2.1 Kondensatormodul am Antrieb mit Klemmenkasten anschließen GEFAHR Berührung spannungsführender Teile Lebensgefahr durch Stromschlag! ▷ Alle Arbeiten am Produkt nur im spannungslosen Zustand durchführen. ▷ Niemals das Gehäusemittelteil vom Kühlkörper entfernen. ▷ Kondensatorentladezeit beachten. Nach dem Ausschalten des Frequenzumrichters 10 Minuten warten bis sich gefährliche Spannungen abgebaut haben.

  • Seite 9: Kondensatormodul Am Antrieb Mit Integrierter Motoradapterplatte Anschließen

    1 Zusatzbetriebsanleitung HINWEIS Um die elektrische Anschlussleitung des Kondensatormoduls leichter montieren zu können, wird empfohlen die Steckklemme Brake abzuziehen und nach dem Anschließen der elektrischen Anschlussleitung wieder einzustecken. Vor dem elektrischen Anschluss des Kondensatorsmoduls sollte der Anschluss der Netzzuleitung getrennt werden. L1 L2 L3 PE U Abb. 5: Klemmenplan Motoranschluss und Kondensatormodul anschließen, Baugröße...
  • Seite 10 1 Zusatzbetriebsanleitung GEFAHR Berührung spannungsführender Teile Lebensgefahr durch Stromschlag! ▷ Alle Arbeiten am Produkt nur im spannungslosen Zustand durchführen. ▷ Niemals das Gehäusemittelteil vom Kühlkörper entfernen. ▷ Kondensatorentladezeit beachten. Nach dem Ausschalten des Frequenzumrichters 10 Minuten warten bis sich gefährliche Spannungen abgebaut haben. 1.
  • Seite 11 1 Zusatzbetriebsanleitung 5. Kreuzschlitzschrauben an der C-förmigen Abdeckung des Frequenzumrichters entfernen. 6. C-förmige Abdeckung abnehmen. Abb. 8: C-förmige Gehäuseabdeckung 7. Die Schutzabdeckung zum Anschluss der Netzanschlussleitungen und Motoranschlussleitungen ist gesteckt. Schutzabdeckung mit einem breiten Schraubendreher vorsichtig aushebeln und abnehmen. Abb. 9: Schutzabdeckung aushebeln HINWEIS Um die elektrische Anschlussleitung des Kondensatormoduls leichter montieren zu...

  • Seite 12: Kondensatormodul Für Frequenzumrichter Baugröße C

    1 Zusatzbetriebsanleitung 8. Elektrische Anschlussleitung des Kondensatormoduls durch eine freie Kabelverschraubung (M16) in den Anschlussraum des Frequenzumrichters einführen. 9. Elektrischen Anschluss des Kondensatormoduls gemäß Klemmenplan durchführen. HINWEIS Der elektrischer Anschluß des Motors am Frequenzumrichter (PE, U, V, W, PTC) wird durch das Aufstecken des Motorkonnektors hergestellt.
  • Seite 13 1 Zusatzbetriebsanleitung 4. Kreuzschlitzschrauben an der C-förmigen Abdeckung des Frequenzumrichters entfernen. 5. C-förmige Abdeckung abnehmen. Abb. 12: C-förmige Gehäuseabdeckung 6. Die Schutzabdeckung zum Anschluss der Netzanschlussleitungen und Motoranschlussleitungen ist gesteckt. Schutzabdeckung mit einem breiten Schraubendreher vorsichtig aushebeln und abnehmen. Abb. 13: Schutzabdeckung aushebeln HINWEIS Um die elektrische Anschlussleitung des Kondensatormoduls leichter montieren zu...

  • Seite 14: Kondensatormodul Am Antrieb Mit Integrierter Motoradapterplatte Anschließen

    1 Zusatzbetriebsanleitung HINWEIS Der elektrischer Anschluss des Motor am Frequenzumrichter (PE, U, V, W, PTC) ist unabhängig vom Anschluss des Kondensatormoduls. Sicherstellen, dass Motor und Frequenzumrichter durch ein separates Motoranschlusskabel verbunden sind (siehe Betriebs-/ Montageanleitung). 9. Schutzabdeckung schließen und einrasten lassen. 10.
  • Seite 15 1 Zusatzbetriebsanleitung 7. Motorlitzen durch die Öffnung des Kondensatormoduls führen. 8. Gehäuse des Kondensatormoduls auf die integrierte Motoradapterplatte aufsetzen. Abb. 18: Gehäuse des Kondensatormoduls auf die Motoradapterplatte aufsetzen 9. Motorlitzen an den entsprechenden Klemmen (U,V,W, PTC, PE) im Kondensatormodul anschließen. 10. Gehäuseabdeckung des Kondensatormoduls montieren. Abb. 19: Motorlitzen an den Klemmen im Kondensatormodul...
  • Seite 16 1 Zusatzbetriebsanleitung 12. Frequenzumrichter mit den mitgelieferten Abstandshaltern auf dem Kondensatormodul montieren. Abb. 21: Kondensatorgehäuse am Kühlkörper montieren 13. Frequenzumrichter mit Kondensatormodul mit der integrierten Adapterplatte verbinden, dazu Schrauben M4 verwenden. L1 L2 L3 PE U Abb. 22: Frequenzumrichter mit Kondensatormodul mit der integrierten Adapterplatte verbinden Abb. 23: Klemmenplan Motoranschluss und Kondensatormodul anschließen,...

  • Seite 17: Kondensatormodul Für Frequenzumrichter Baugröße D

    1 Zusatzbetriebsanleitung 18. Schutzabdeckung schließen und einrasten lassen. 19. C-förmige Abdeckung aufsetzen und verschrauben. 1.3.4 Kondensatormodul für Frequenzumrichter Baugröße D Bei dieser Baugröße wird das Kondensatormodul in das Gehäuse des Frequenzumrichters eingebaut. Abb. 24: C-förmige Gehäuseabdeckung 1. Kreuzschlitzschrauben an der C-förmigen Gehäuseabdeckung entfernen. 2.
  • Seite 18 1 Zusatzbetriebsanleitung Abb. 26: Anschlüsse ControlBoard Flachbandkabel Anschlüsse des internen Prozesslüfters 5. Middle-Cover einseitig anheben, Anschlüsse der Spannungsversorgung des internen Prozesslüfters (2) und Flachbandkabels(1) zwischen PowerBoard und ControlBoard auf dem PowerBoard ausstecken. 6. Middle-Cover vom Kühlkörper entfernen. Abb. 27: Befestigung des werkseitigen eingebauten Kondensatormodul Befestigung des eingebauten Befestigung des eingebauten Kondensatormoduls am Kühlkörper...

  • Seite 19: Kondensatormodul Für Frequenzumrichter Baugröße E

    1 Zusatzbetriebsanleitung 9. Werkseitig eingebautes Kondensatormodul entfernen. Abb. 28: Neu eingebautes internes Kondensatormodul 10. Internes Kondensatormodul einsetzen. 11. Internes Kondensatormodul an den 4 Befestigungspunkten auf dem Kühlköper und dem PowerBoard anschrauben. HINWEIS Schraubverbindungen fest anziehen, da sonst die elektrische Verbindung zwischen Kondensatormodul und PowerBoard nicht gewährleistet ist.
  • Seite 20 1 Zusatzbetriebsanleitung Abb. 30: Schrauben und Abweichsblech am Middle Cover Middle Cover Abweisblech 3. Bedieneinheit abnehmen. 4. Abweisblech (2) abschrauben. 5. 5 Schrauben (1) am Middle Cover ausschrauben. 6. Middle-Cover einseitig anheben, Anschlüsse der Spannungsversorgung des internen Prozesslüfters und Flachbandkabels zwischen PowerBoard und ControlBoard auf dem PowerBoard ausstecken.
  • Seite 21 1 Zusatzbetriebsanleitung 8. Polarität der schwarzen Leistungskabel kennzeichnen und Anschlussposition auf dem Kondensatormodul notieren. 9. 4 Schrauben (2) zur Befestigung des Kondensatormoduls am PowerBoard entfernen. Die Anschlüsse dieser Schrauben sind mit "+" und "-" gekennzeichnet, da hierüber auch die elektrische Verbindung zum Zwischenkreis hergestellt wird.
  • Seite 22 1 Zusatzbetriebsanleitung HINWEIS Schraubverbindungen fest anziehen, da sonst die elektrische Verbindung zwischen Kondensatormodul und PowerBoard nicht gewährleistet ist. 17. Flachkabel des ControlBoards auf dem Sockel des PowerBoards einstecken. 18. Middle Cover auflegen und mit den Schrauben (1) befestigen. 19. Abweisblech (2) aufschrauben. 20.
  • Seite 24 KSB SE & Co. KGaA Johann-Klein-Straße 9 • 67227 Frankenthal (Germany) Tel. +49 6233 86-0 www.ksb.com...
