Rokossa RG2k Montage- Und Betriebsanleitung Seite 12

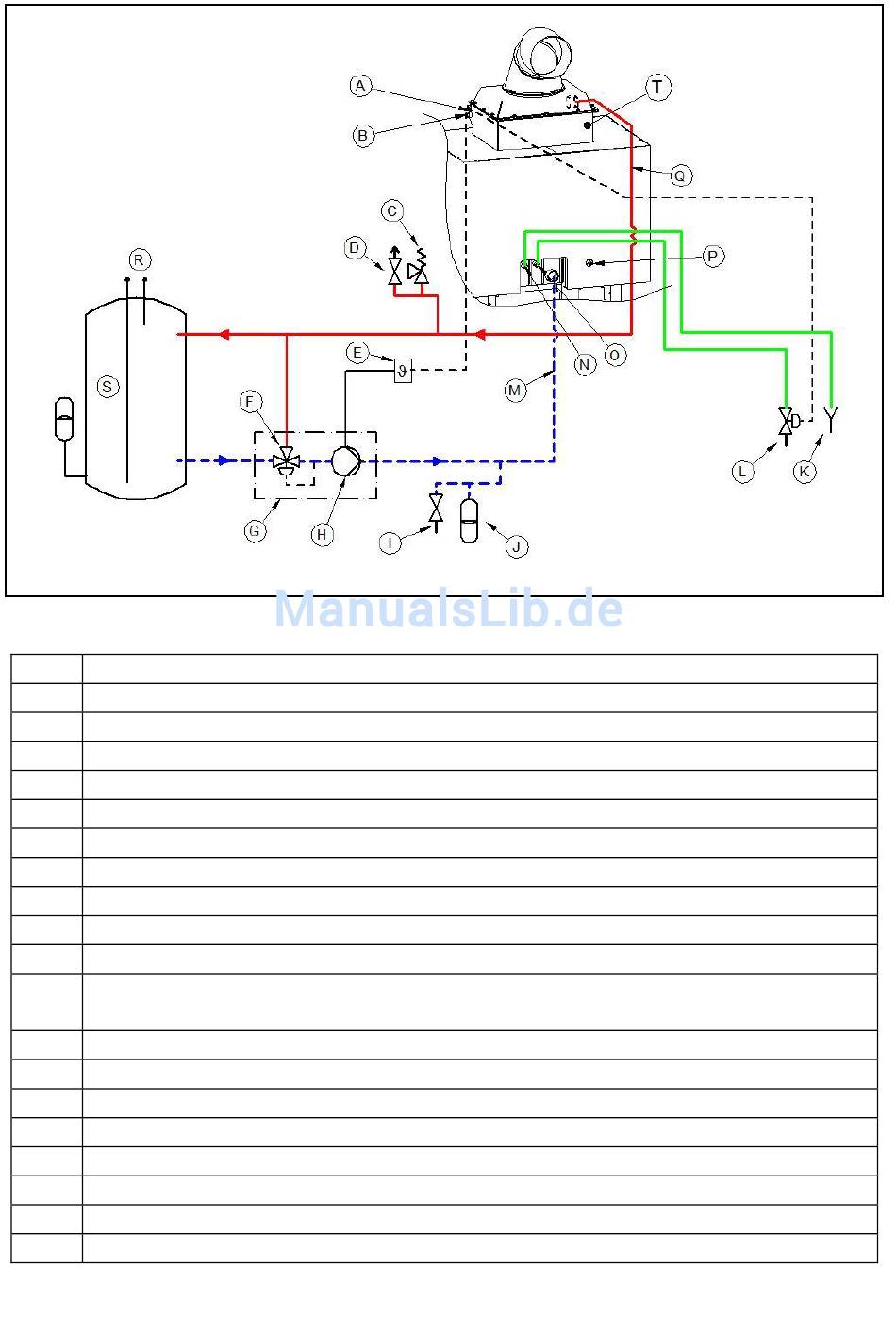

Mögliche Variante für die Einbindung des RG2h / RG2k – 14kW in eine
Heizungsanlage
Temperaturfühler für thermische Ablaufsicherung ½""
A
Temperaturfühler für Thermostatschalter ½"
B
C Sicherheitsventil 3bar
D Entlüftung
E Pumpenschalter
F Rücklaufanhebung
G Rücklaufanhebungsarmatur (z.B. Fa. ESBE ; Typ LTC 141)
H Umwälzpumpe
I Befüll- und Entleerungsarmatur
J Ausgleichsbehälter
K Ablauf
L Sicherheitsarmatur für thermische Ablaufsicherung (z.B. Fa. SYR,
3065)
Rücklauf 1 1/2"
M
„Ablauf" thermische Ablaufsicherung ½"
N
„Zulauf" thermische Ablaufsicherung ½"
O
Entlüftung 3/8"
P
Vorlauf 1 1/2"
Q
R Anschluss Heizungssystem
S Pufferspeicher
¾'' Opferanode
T
- 12 -
