Buchsen-Typ
3-1-5-2. SP-3000/4000 AC-Ausgangsschnittstelle
AC-Anschluss
3-1-5-3. GFCI
Empfohlene GFCI-Modelle
HUBBELL INC WIRING DEVICE DIV, Typ GF20 und
GFRST20, 125V, 20A
COOPER WIRING DEVICES, Typ VGF20 und SGF20, 125V,
20A
LEVITON MFG CO INC, Typ 7899-W und GFNT2, 125V, 20A
PASS & SEYMOUR INC, Typ 2097, 125V, 20A
17

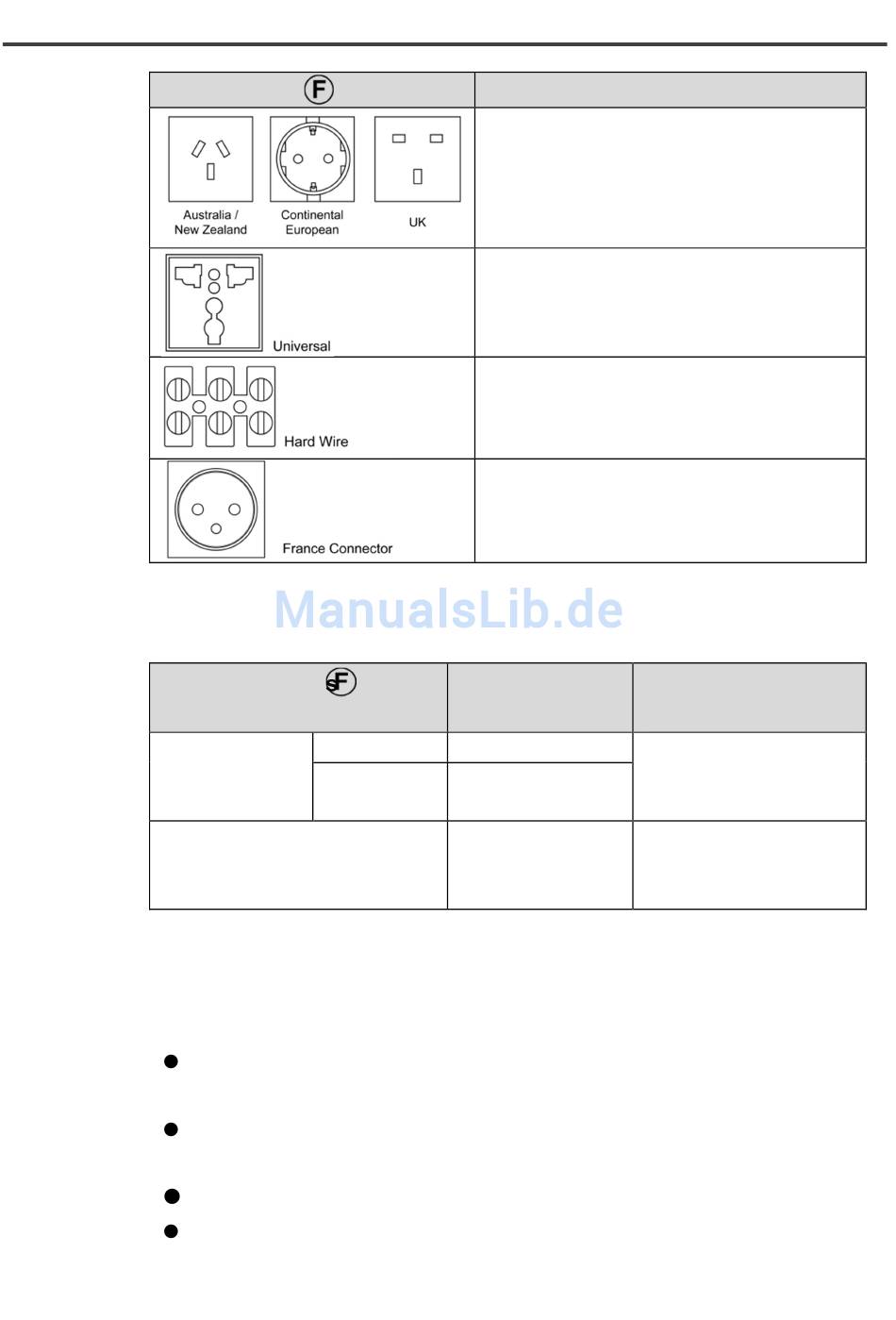

Tabelle 25. SP-Serie AC-Buchsen pro Modell
Anschluss
Phase (L)
Neutral (N)
FG (Masse)
Tabelle 26. SP-3000/4000 Serie AC-Ausgangsverkabelung
Anwendbares Modell
SP-700/1000/1500/2000/3000-
212/224/248
SP-700/1000/1500/2000-112/124/148
SP-700/1000/1500/2000/3000-
212/224/248
SP-3000-112/124/148/212/224/248
SP-4000-124/148/224/248
SP-700/1000/1500/2000/3000-
212/224/248
Kabelfarbe
Schwarz
Weiß
Grün / Gelb Zwischen 8 und 10 m
oder blankes
Kupfer
Kabellänge /
Querschnitt
Bis 5 m
200-240 VAC: 6 mm
(AWG 10)
2
6 mm bis 10 mm
(AWG 10 ~ 8)
2
2
