Installation

2.1 Geräteübersicht
8
7

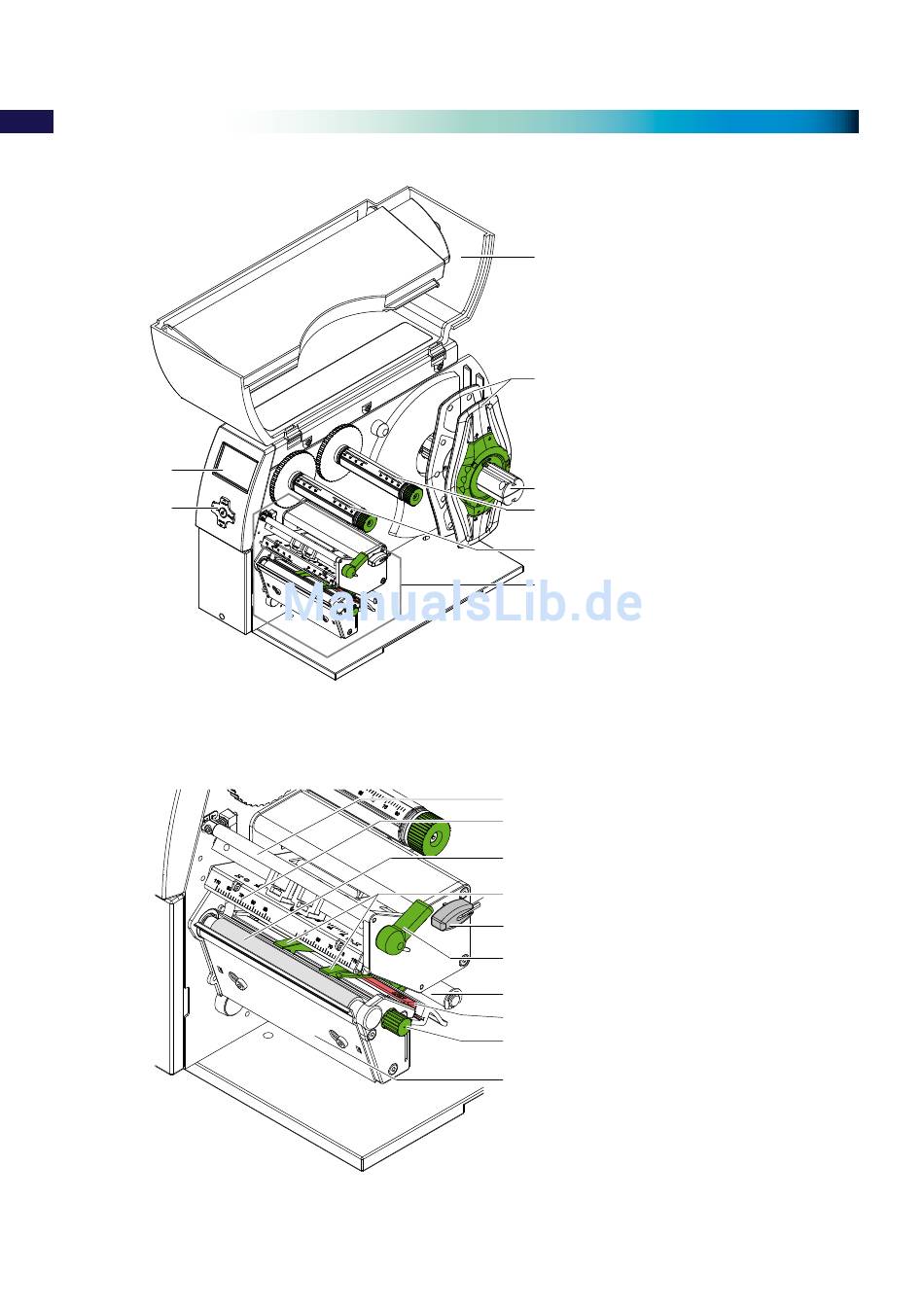

Bild 1 Übersicht
Bild 2 Druckmechanik
1 Deckel
1
2 Randsteller
3 Rollenhalter
4 Transferfolienabwickler
5 Transferfolienaufwickler
6 Druckmechanik
7 Navigatorpad
8 Display
2
3
4
5
6
9
9 Umlenkung für Transferfolie
10
10 Kopfwinkel mit Druckkopf
11 Druckwalze
11
12 Führungen
13 Sechskantschlüssel
12
14 Hebel zur Druckkopfverriegelung
15 Umlenkrolle
13
16 Etikettenlichtschranke
17 Knopf zur Einstellung der Führungen
14
18 Abreißkante
15
16
17
18
