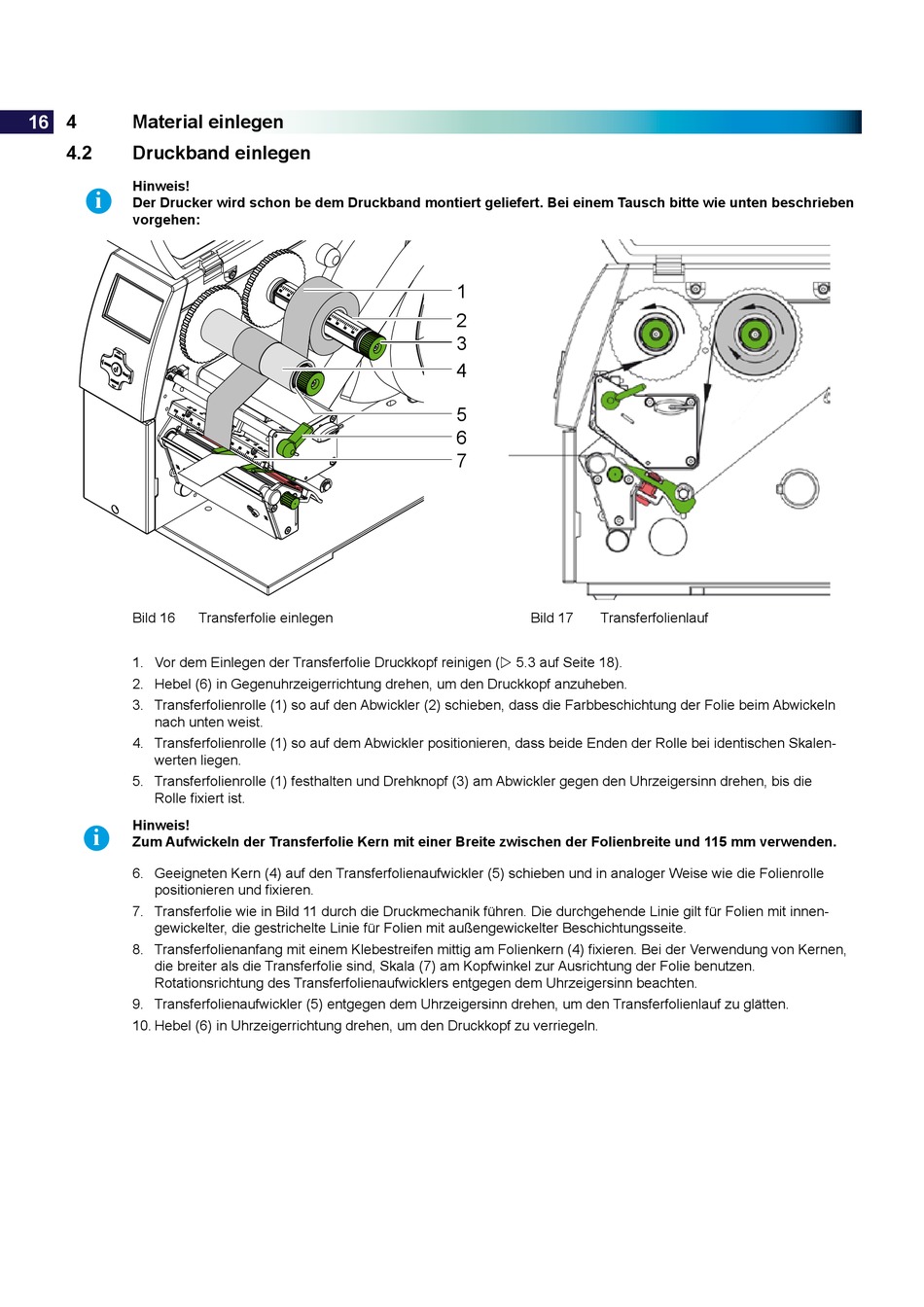

Material einlegen
4.2
Druckband einlegen
Hinweis!
i
Der Drucker wird schon be dem Druckband montiert geliefert. Bei einem Tausch bitte wie unten beschrieben
vorgehen:

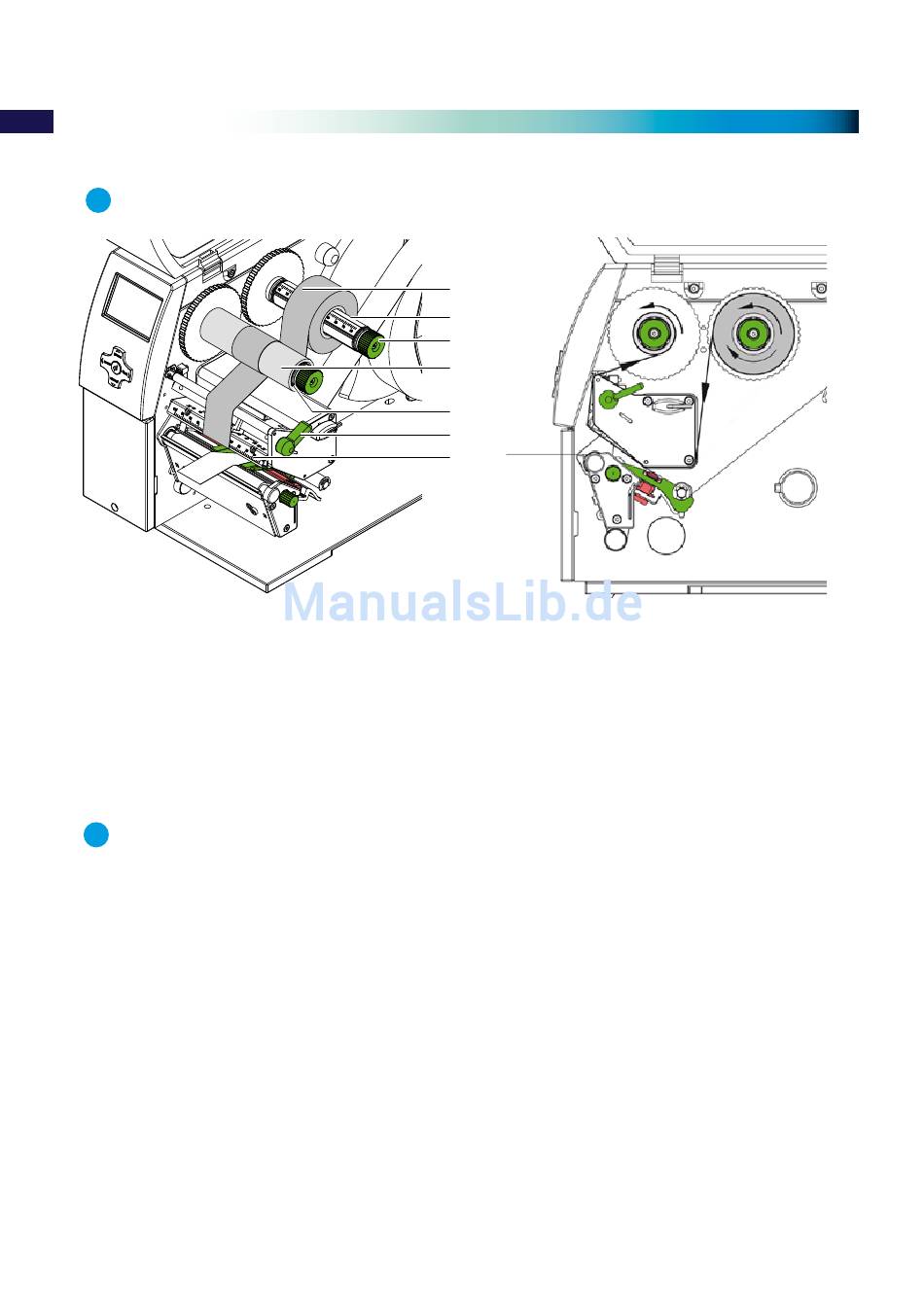

Bild 16
Transferfolie einlegen
1. Vor dem Einlegen der Transferfolie Druckkopf reinigen ( 5.3 auf Seite 18).
2. Hebel (6) in Gegenuhrzeigerrichtung drehen, um den Druckkopf anzuheben.
3. Transferfolienrolle (1) so auf den Abwickler (2) schieben, dass die Farbbeschichtung der Folie beim Abwickeln
nach unten weist.
4. Transferfolienrolle (1) so auf dem Abwickler positionieren, dass beide Enden der Rolle bei identischen Skalen-
werten liegen.
5. Transferfolienrolle (1) festhalten und Drehknopf (3) am Abwickler gegen den Uhrzeigersinn drehen, bis die
Rolle fixiert ist.
Hinweis!
i
Zum Aufwickeln der Transferfolie Kern mit einer Breite zwischen der Folienbreite und 115 mm verwenden.
6. Geeigneten Kern (4) auf den Transferfolienaufwickler (5) schieben und in analoger Weise wie die Folienrolle
positionieren und fixieren.
7. Transferfolie wie in Bild 11 durch die Druckmechanik führen. Die durchgehende Linie gilt für Folien mit innen-
gewickelter, die gestrichelte Linie für Folien mit außengewickelter Beschichtungsseite.
8. Transferfolienanfang mit einem Klebestreifen mittig am Folienkern (4) fixieren. Bei der Verwendung von Kernen,
die breiter als die Transferfolie sind, Skala (7) am Kopfwinkel zur Ausrichtung der Folie benutzen.
Rotationsrichtung des Transferfolienaufwicklers entgegen dem Uhrzeigersinn beachten.
9. Transferfolienaufwickler (5) entgegen dem Uhrzeigersinn drehen, um den Transferfolienlauf zu glätten.
10. Hebel (6) in Uhrzeigerrichtung drehen, um den Druckkopf zu verriegeln.
1
2
3
4
5
6
7
Bild 17
Transferfolienlauf
