14 4 Material einlegen
4.1.3

Etikettenlichtschranke einstellen

Achtung!
!
Die Einstellung des Sensors ist für ein ordnungsgemäßes Arbeiten des Druckers von hoher
Bedeutung.
TTL...

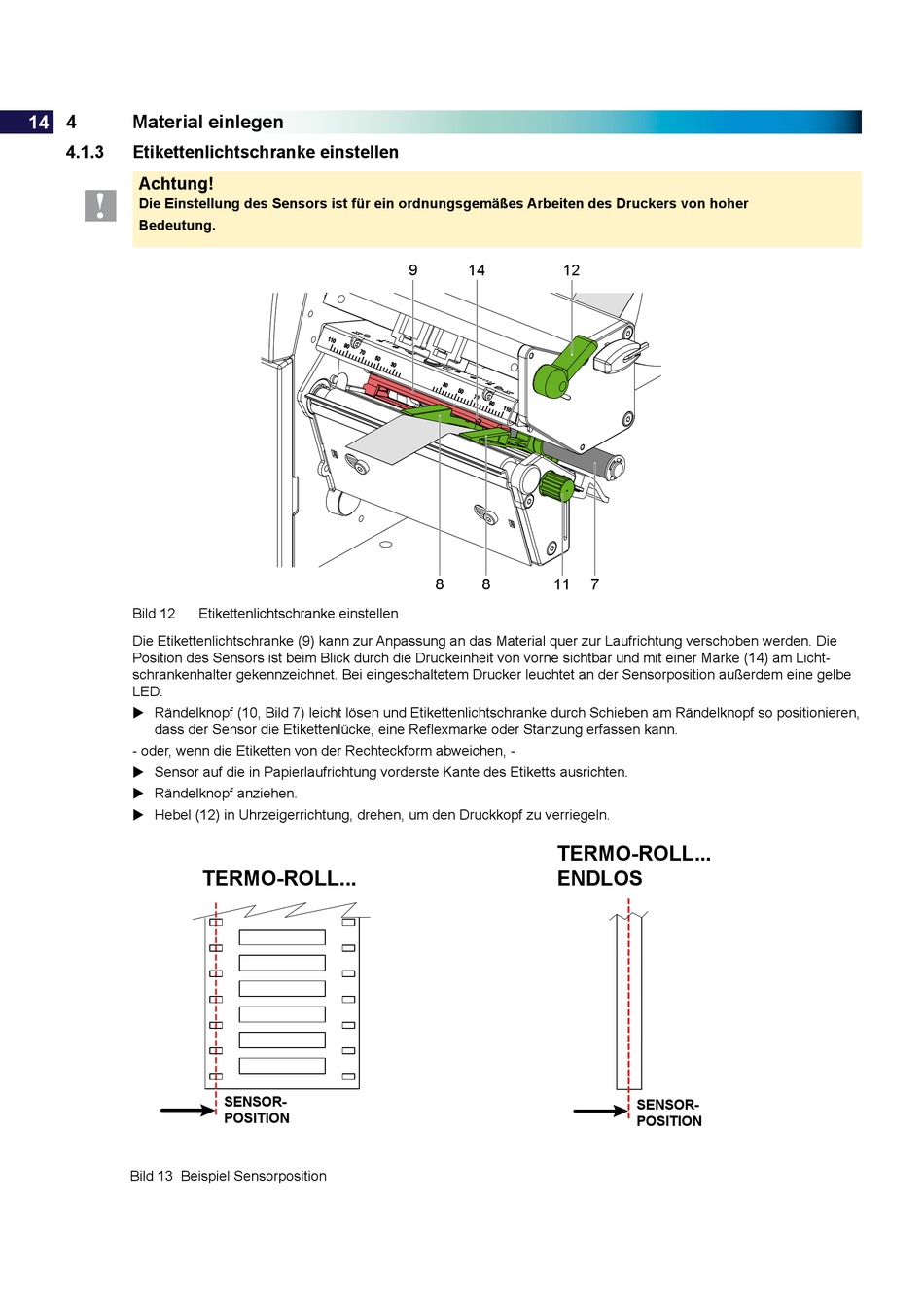

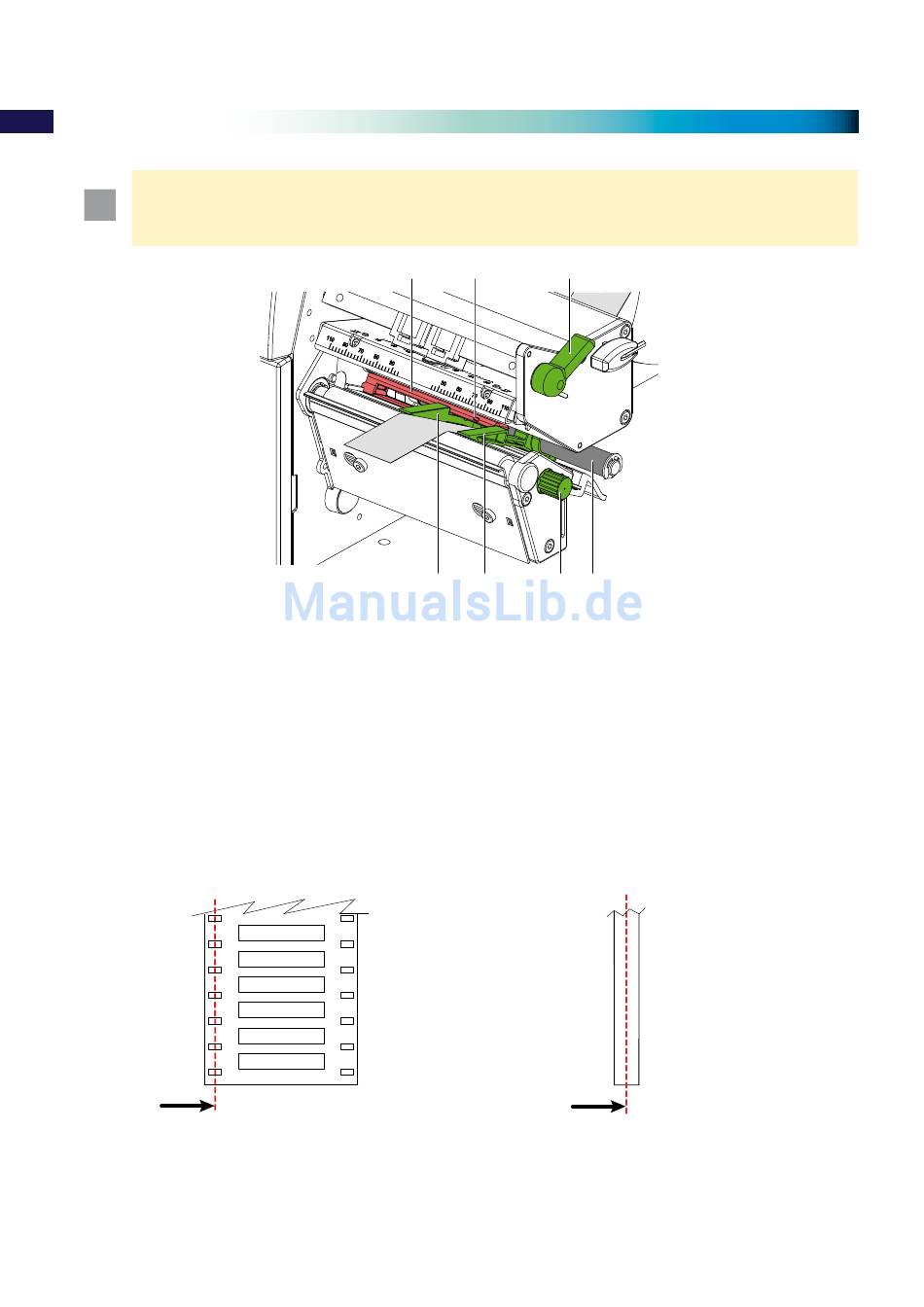

Bild 12 Etikettenlichtschranke einstellen
SENSOR-
Die Etikettenlichtschranke (9) kann zur Anpassung an das Material quer zur Laufrichtung verschoben werden. Die
POSITION
Position des Sensors ist beim Blick durch die Druckeinheit von vorne sichtbar und mit einer Marke (14) am Licht-
schrankenhalter gekennzeichnet. Bei eingeschaltetem Drucker leuchtet an der Sensorposition außerdem eine gelbe
LED.
 Rändelknopf (10, Bild 7) leicht lösen und Etikettenlichtschranke durch Schieben am Rändelknopf so positionieren,
dass der Sensor die Etikettenlücke, eine Reflexmarke oder Stanzung erfassen kann.
- oder, wenn die Etiketten von der Rechteckform abweichen, -
 Sensor auf die in Papierlaufrichtung vorderste Kante des Etiketts ausrichten.
 Rändelknopf anziehen.
 Hebel (12) in Uhrzeigerrichtung, drehen, um den Druckkopf zu verriegeln.
TERMO-ROLL...
Bild 13 Beispiel Sensorposition
KM-ROLL... (*)
SENSOR-
POSITION
SENSOR-
POSITION
9 14 12
8 8 11
TERMO-ROLL...
ENDLOS
TTF...
7
SENSOR-
POSITION
SENSOR-
POSITION
TTL...
SENSOR-
POSITION
