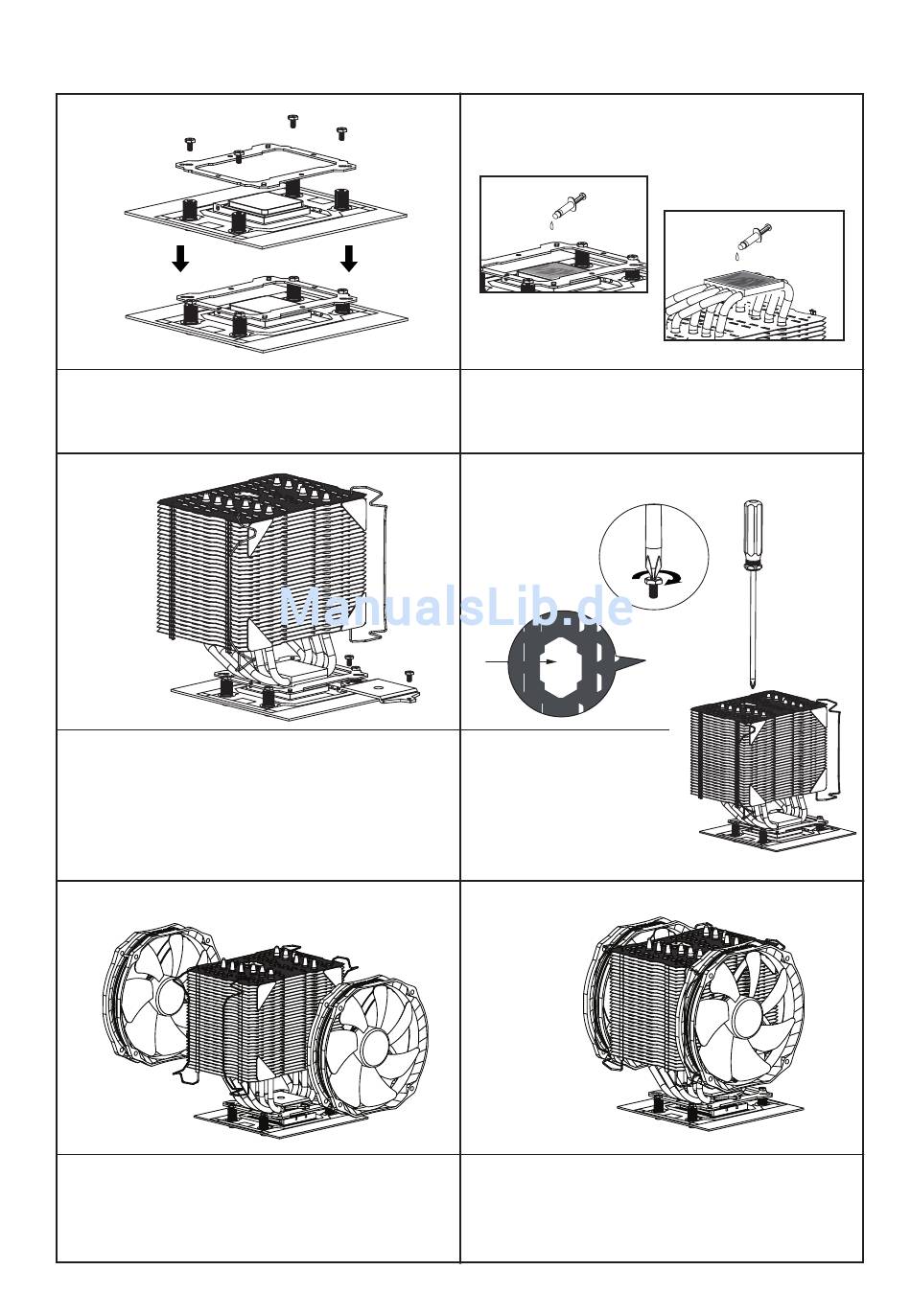

Schritt 5:
Setzen Sie den Montagerahmen auf die
Rändelschrauben. Verwenden Sie die vier
M3L6 Schrauben, um den Montagerahmen
auf den Rändelschrauben zu befestigen.
Schritt 7:
Platzieren Sie nun den Kühlkörper auf die CPU.
Führen Sie anschließend die Befestigungsplatte
durch den Kühlkörper und benutzen die beiden
M3L6 Schrauben, um die Befestigungsplatte zu
befestigen.
Schritt 9:
Positionieren Sie die mitgelieferten TY-142 Lüfter
auf dem Kühlkörper und sichern Sie sie mit den
vorab angebrachten Lüfterklammern, indem Sie
die spitzwinkligen Enden der Klammern in die
Montagelöcher des Lüfters einrasten lassen.
The Ultimate Cooling Solutions!
Schritt 6:
Tragen Sie eine hauchdünne Schicht Wärmeleit-
paste auf der Oberfläche der CPU und auf der
Unterseite des Kühlers auf.
Schritt 8:
Führen Sie den mitgelie-
ferten Schraubendreher
durch die Öffnung in der
Mitte des Kühlkörpers, um
leichter Zugang zu den
M3L6 Schrauben unterhalb
des Kühlers zu erhalten.
Schritt 10:
Verbinden Sie die beiden TY-142 Lüfter mit dem
PWM Y-Kabel und schließen Sie das Kabel nun
an den CPU PWM Lüfteranschluss auf dem
Mainboard an. Die Installation ist abgeschlossen.
