Installationsanleitung:
Schritt 1:

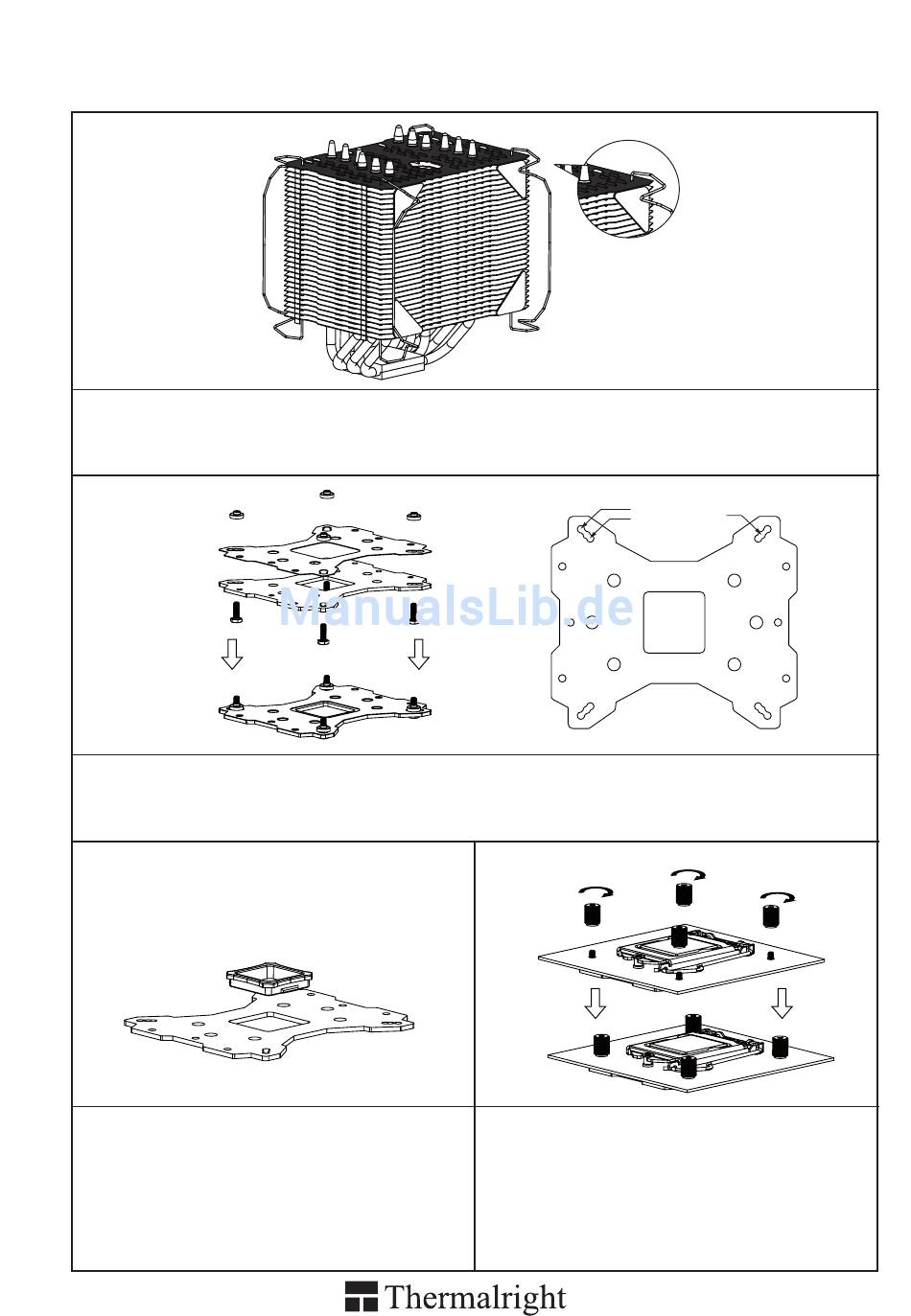

Nachdem Sie den Macho aus der Verpackung genommen haben, bringen Sie zunächst die Lüfterklammern
an, indem Sie sie in die dafür vorgesehenen Löcher in den Ecken des Kühlkörpers fädeln (siehe Zeichnung).
Dies vereinfacht die spätere Lüfterinstallation. Als nächstes bringen Sie die Anti-Vibrationspads auf beiden
Seiten des Kühlkörpers an.
Schritt 2:
Achten Sie auf die für die entsprechenden Intel Sockel (775/1150/1155/1156/1366) vorgesehene
Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten
durch die Backplate und die mitgelieferte Leitschutzfolie und legen dann die Backplate auf den Tisch.
Legen Sie die vier Unterlegscheiben (für Intel) über die hervorstehenden Gewinde.
Schritt 3:
Beachten Sie:
Bei Verwendung einer Intel Sockel 775 Plattform
setzen Sie zuerst den Backplateeinsatz in die
quadratische Öffnung der Backplate ein. Gehen
Sie sicher, dass der Aufsatz nach unten zeigt.
3
1366
775
Schritt 4:
Platzieren Sie das Mainboard von oben auf die
Backplate, so dass die hervorstehenden
Schraubengewinde durch die Löcher um den
Prozessorsockel gehen. Schrauben Sie die
beiliegenden Rändelschrauben auf die vier
Schraubengewinde. Achten Sie dabei darauf,
dass die Seite mit der Unterlegscheibe zur
Backplate zeigt.
1150
1155
1156
