Heizgerät Einbauen - Webasto Thermo Top Evo Einbaudokumentation

VW Caddy
1
A
D
1
D
C
1
Ident.-Nr.: 1319855C
1
1
3 2
1
1
Stand: 29.04.2014

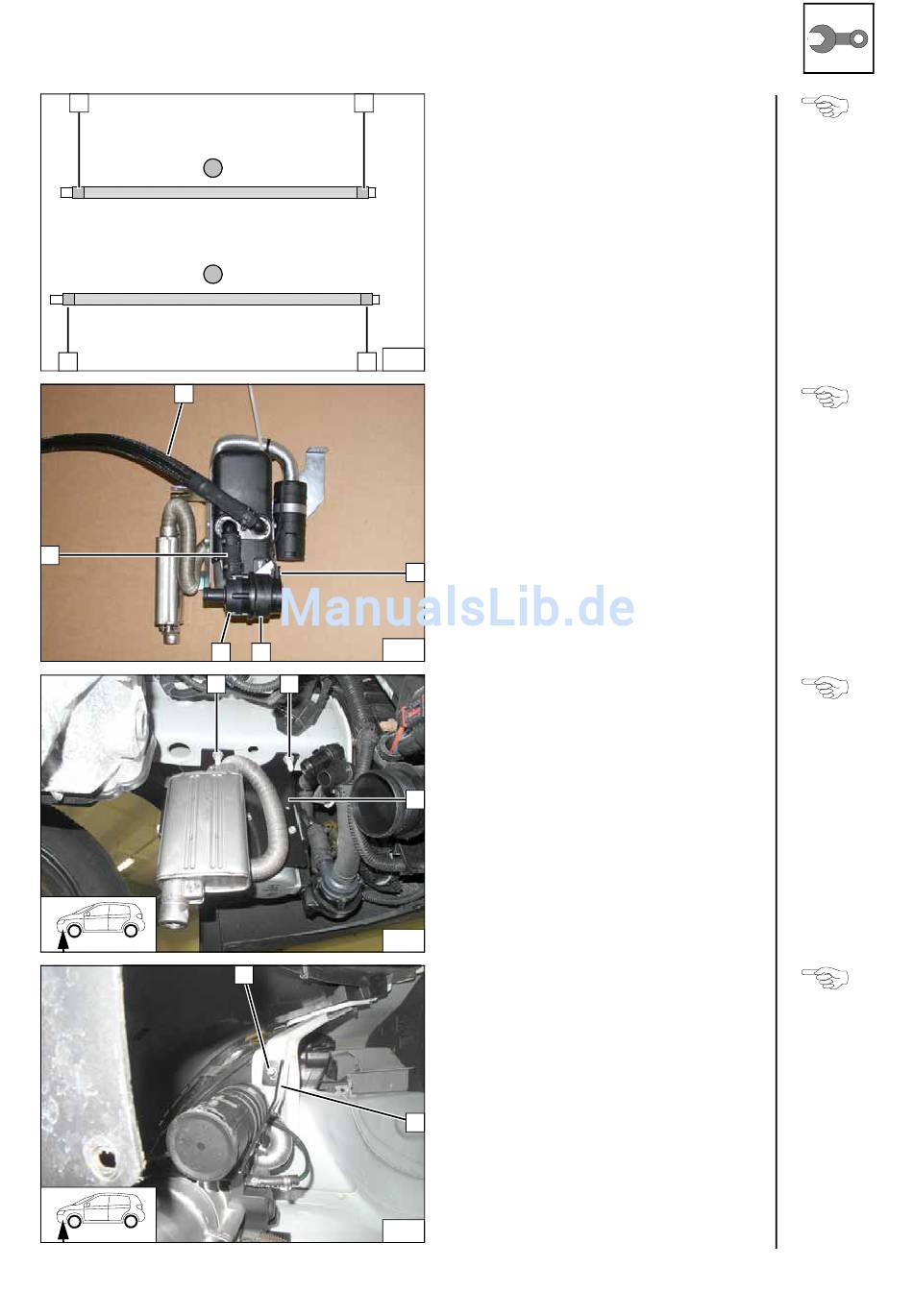

Flechtschutzschläuche auf Schlauch A und D
aufschieben und ablängen. Schrumpf-
schlauch zuschneiden!
1 Schrumpfschlauch, Länge 50 [4x]
39
Alle Federbandschellen = Ø 25!
1 Kabelbaum Umwälzpumpe montieren
2 Aufnahme Umwälzpumpe
3 Umwälzpumpe
1
40
Heizgerät einbauen
1.6 TDI
1 Fzg.eigener Stehbolzen, Bundmutter M8
2 Halter Teil A
2
41
Bei Fahrzeugen ohne Stehbolzen, Bohrung
Ø 8,5 durch Halter in Traverse herstellen und
Halter mit Schraube M8x20 und Bundmutter
befestigen. Beim Bohren auf dahinterliegen-
de Bauteile achten!
1 Fzg.eigener Stehbolzen, Bundmutter M8
2 Halter Teil B
2
42
Schläuche
vorbereiten
Schläuche
und
Umwälz-
pumpe
montieren
Heizgerät
montieren
Heizgerät
montieren
