Webasto Thermo Top Evo Einbaudokumentation Seite 10

VW Caddy
1
2
4
2
Ident.-Nr.: 1319855C
13
2
1
14
3
15
Stand: 29.04.2014

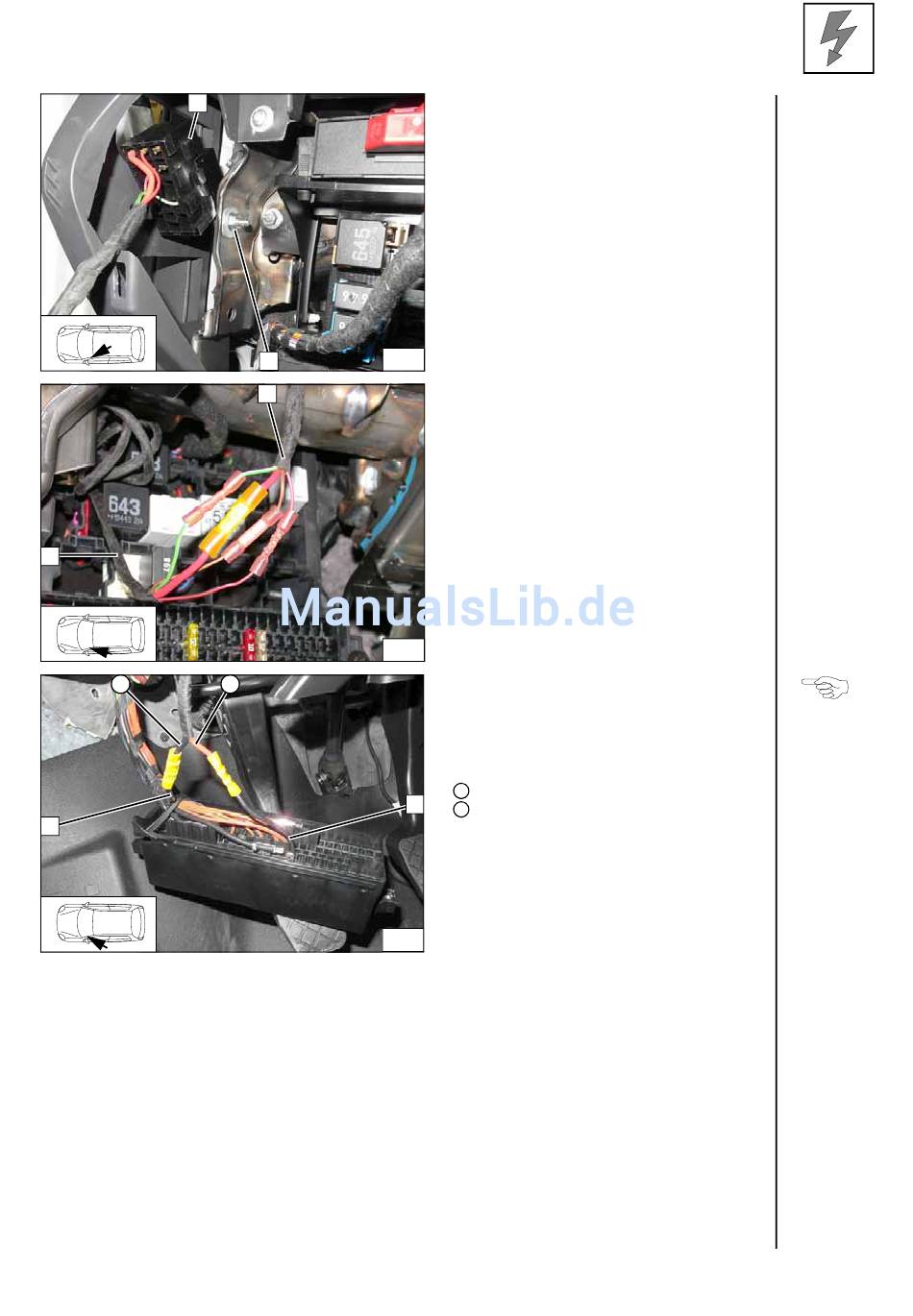

1 Relaissicherungshalter Innenraum
2 Schraube M6x20, Winkel, Karosserie-
scheibe, Bundmutter, vorhandene Boh-
rung
1 Kabelbaum Relaissicherungshalter
Innenraum
2 Kabelbaum Heizgerät
Sicherungssteckplatz abhängig von der
jeweiliger Fzg.-Ausstattung. Verbindungen
gemäß Schaltplan herstellen!
1 Ltg. sw Gebläsesicherung Fx 40A
2 Ltg. sw Stecker T10.. Pin 2
3 Ltg. rt K1/87a Gebläsekabelbaum
1
Ltg. sw K1/30 Gebläsekabelbaum
4
Relais-
sicherungs-
halter
Innenraum
montieren
Kabelbäume
farbgleich
verbinden
Anschluss
Klima-
steuergerät
© Webasto Thermo & Comfort SE 10
