Einbauort Vorbereiten; Heizgerät Vorbereiten - Webasto Thermo Top Evo Einbaudokumentation

VW Caddy
1
1
1
Ident.-Nr.: 1319855C
23
20
24
2
1
25
1
26
1
Stand: 29.04.2014

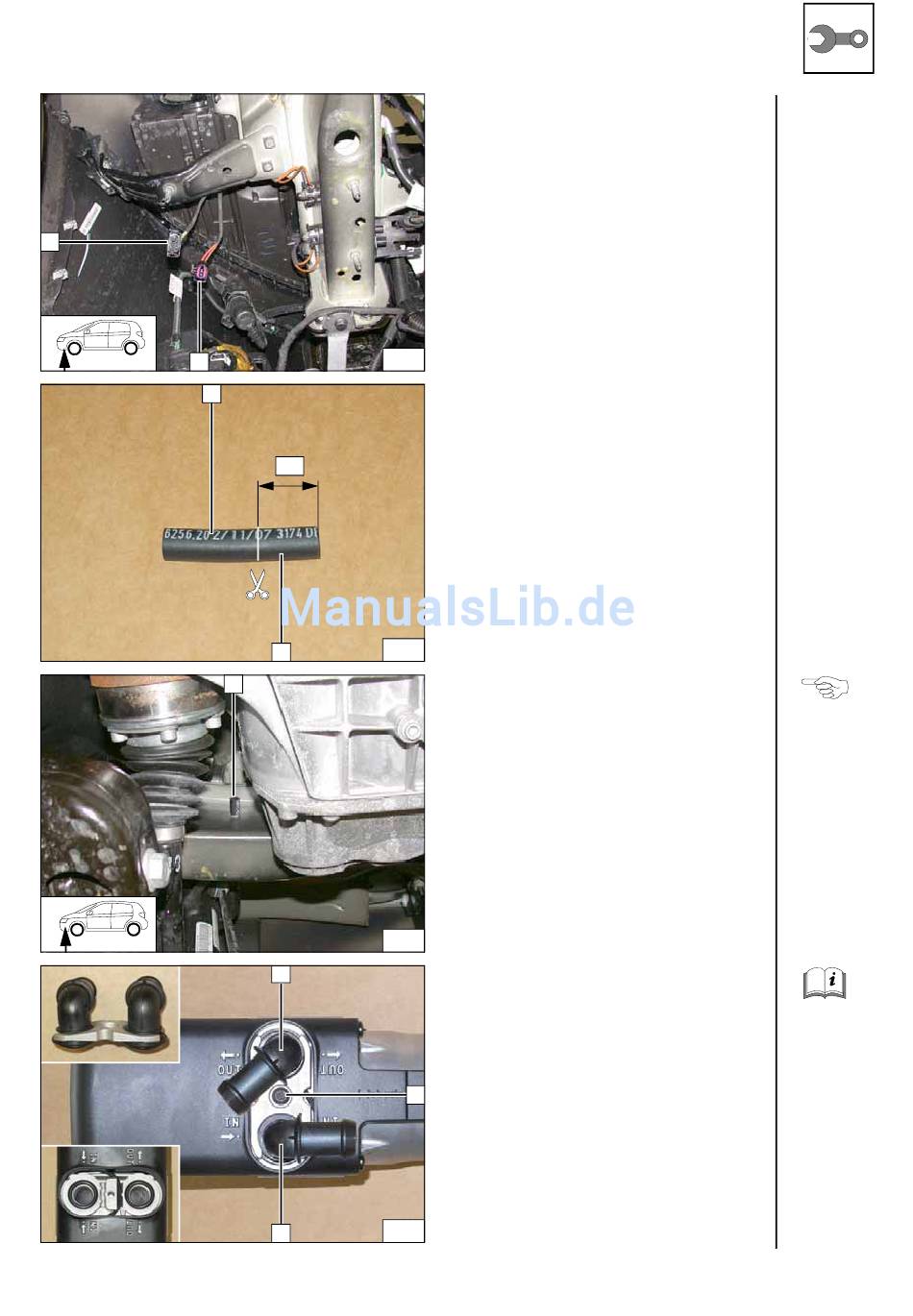

Einbauort vorbereiten

1 Kabelbaum Heizgerät
2.0 TDI
1 Abschnitt entsorgen
2 Schlauchstück
Schlauchstück 20 1 auf fzg.eigenen Stehbol-
zen aufschieben!
Heizgerät vorbereiten
1 Wasserstutzen, Dichtring [je 2x]
2 Selbstfurchende Schraube 5x15, Halte-
platte Wasserstutzen
2
Kabelbaum
verlegen
Schlauch-
stück
kürzen
Schlauch-
stück
montieren
Wasser-
stutzen
montieren
© Webasto Thermo & Comfort SE 14
