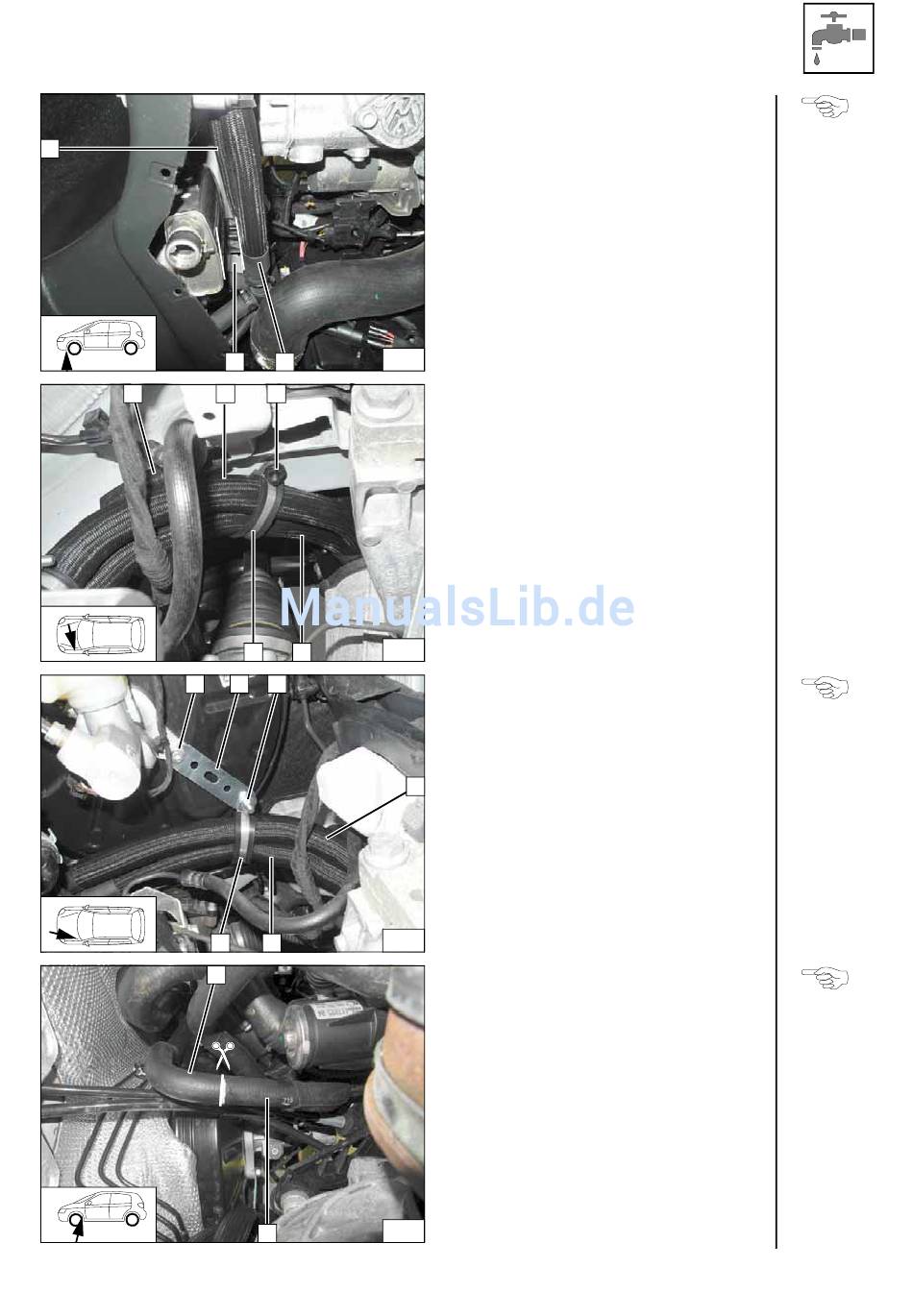

Webasto Thermo Top Evo Einbaudokumentation Seite 22

VW Caddy
F
1
1
1
Ident.-Nr.: 1319855C
1 A
F 2
3 A
2 3
4 A
2
Stand: 29.04.2014
Auf ausreichenden Abstand der Schläuche A
und F zum Abgasschalldämpfer an Position 1
achten!
50
1 Kantenschutz 100
2 Fzg.eigener Stehbolzen, Kunststoff-
mutter
3 Gummierte Rohrschelle Ø 38
51
Schläuche A und F durch gummierte Rohr-
schelle Ø 38 4 verlegen und ausrichten!
1 Fzg.eigene Schraube, Mutter M8
2 Lochband
3 Schraube festziehen
F
52
Schlauch Motorausgang / Wärmetauscher-
eingang an der Markierung trennen!
1 Schlauchstück Wärmetauschereingang
2 Schlauchstück Motorausgang
53
Verlegung
Motorraum
Verlegung
Motorraum
Verlegung
Motorraum
Trennstelle
© Webasto Thermo & Comfort SE 22
