Webasto Thermo Top Evo Einbaudokumentation Seite 19

VW Caddy
D
Ident.-Nr.: 1319855C
1
43
1
44
2
1
45
1
Stand: 29.04.2014
2.0 TDI

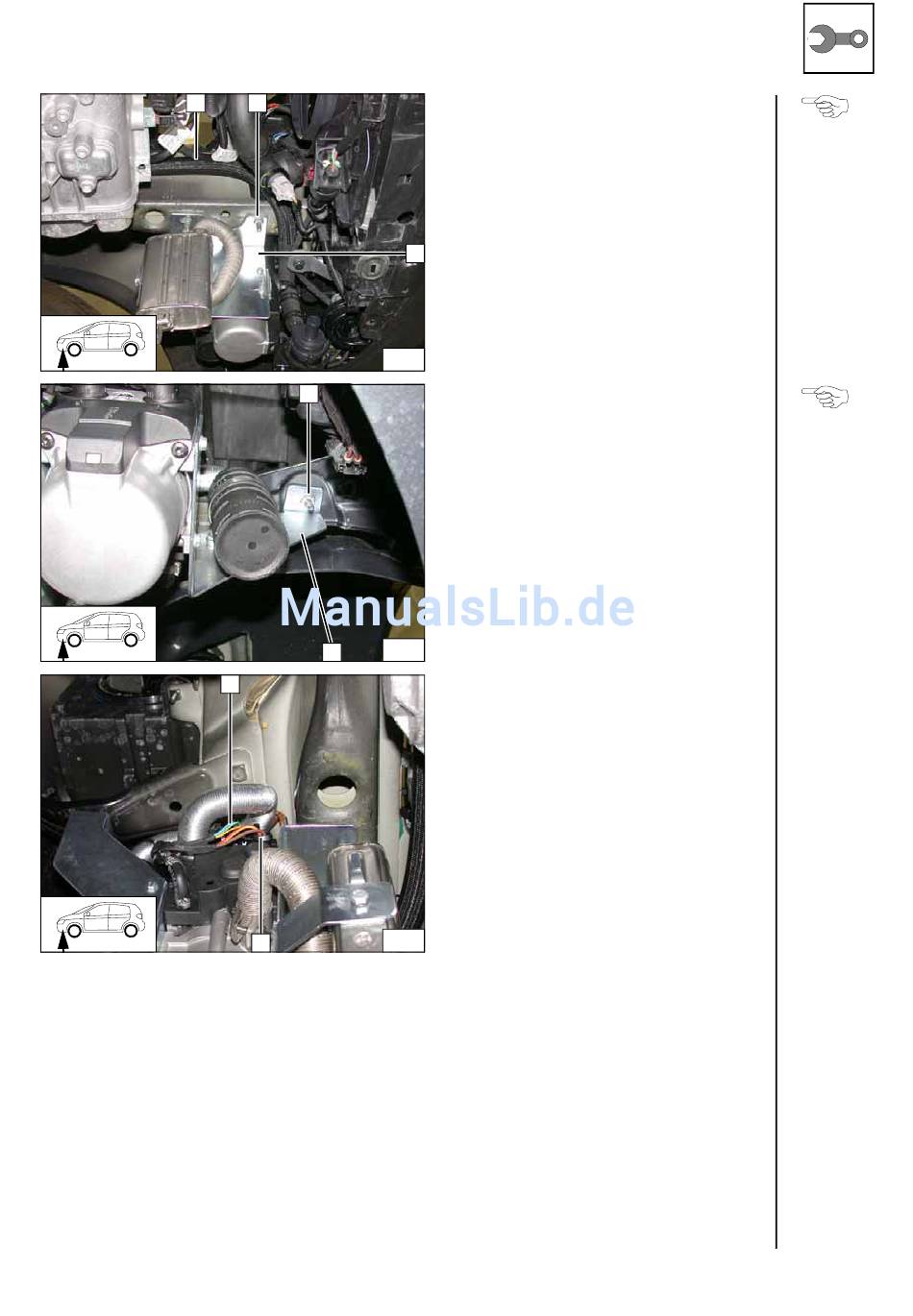

Schlauch D zum Bremskraftverstärker ver-
legen!
1 Fzg.eigener Stehbolzen, Bundmutter M8
2 Halter Teil A
2
Bei Fahrzeugen ohne Stehbolzen, Bohrung
Ø 8,5 durch Halter in Traverse herstellen und
Halter mit Schraube M8x20 und Bundmutter
befestigen. Beim Bohren auf dahinterliegen-
de Bauteile achten!
1 Fzg.eigener Stehbolzen, Bundmutter M8
2 Halter Teil B
Alle Fahrzeuge
1 Kabelbaum Heizgerät [2x]
Heizgerät
montieren
Heizgerät
montieren
Kabelbaum
montieren
