WISE Parasol
Anschluss
2
WISE Parasol mit werkseitig montierten Komponenten
1.
WISE CU („Controller Unit")
2.
Drucksensor (WISE DPS Modbus)
3.
Motor, Luftklappe
Werkseitig montierte Komponenten als Sonderaus-
stattung
• Sensor Module Advanced (WISE SMA), (Zubehör)
• Sensor Module Basic (WISE SMB), (Zubehör)
• Ventile und Stellantriebe für Kühlung
• Ventile und Stellantriebe für Heizung
• Temperaturfühler
• Kondensatsensor
Leuchtdiode - Erklärung
Nicht eingebunden
Farbe
An Strom angeschlossen
Weiß
Eingestellt in TuneWISE
Weiß
Wird für die Einbindung
Weiß
ins System vorbereitet
Wird ins System einge-
Weiß
bunden
Eingebunden
Farbe
Normalbetrieb
Grün
Neustart
Blau
Initiierung
Blau
Boost max. Volumenstrom Orange
Boost min. Volumenstrom Orange
Boost Wasserdurchfluss
Violett
Boost Wasserdurchfluss/
Violett/
Luftvolumenstrom
Orange
8
Konstruktionsänderungen vorbehalten.
1
3
Typ
Fest
Blinkend, schnell
Blinkend, langsam
Blinkend, schnell, 5 s lang
Typ
Fest
10 s lang fest
Blinkend
Durchgehendes Leuchten
Durchgehendes Leuchten
Durchgehendes Leuchten
Abwechselnd
20180321
WISE DPS Modbus
WISE SMA
(Zubehör)
WISE SMB
(Zubehör)
Signal-
masse
24 V DC
0–10 VDC
24 V AC

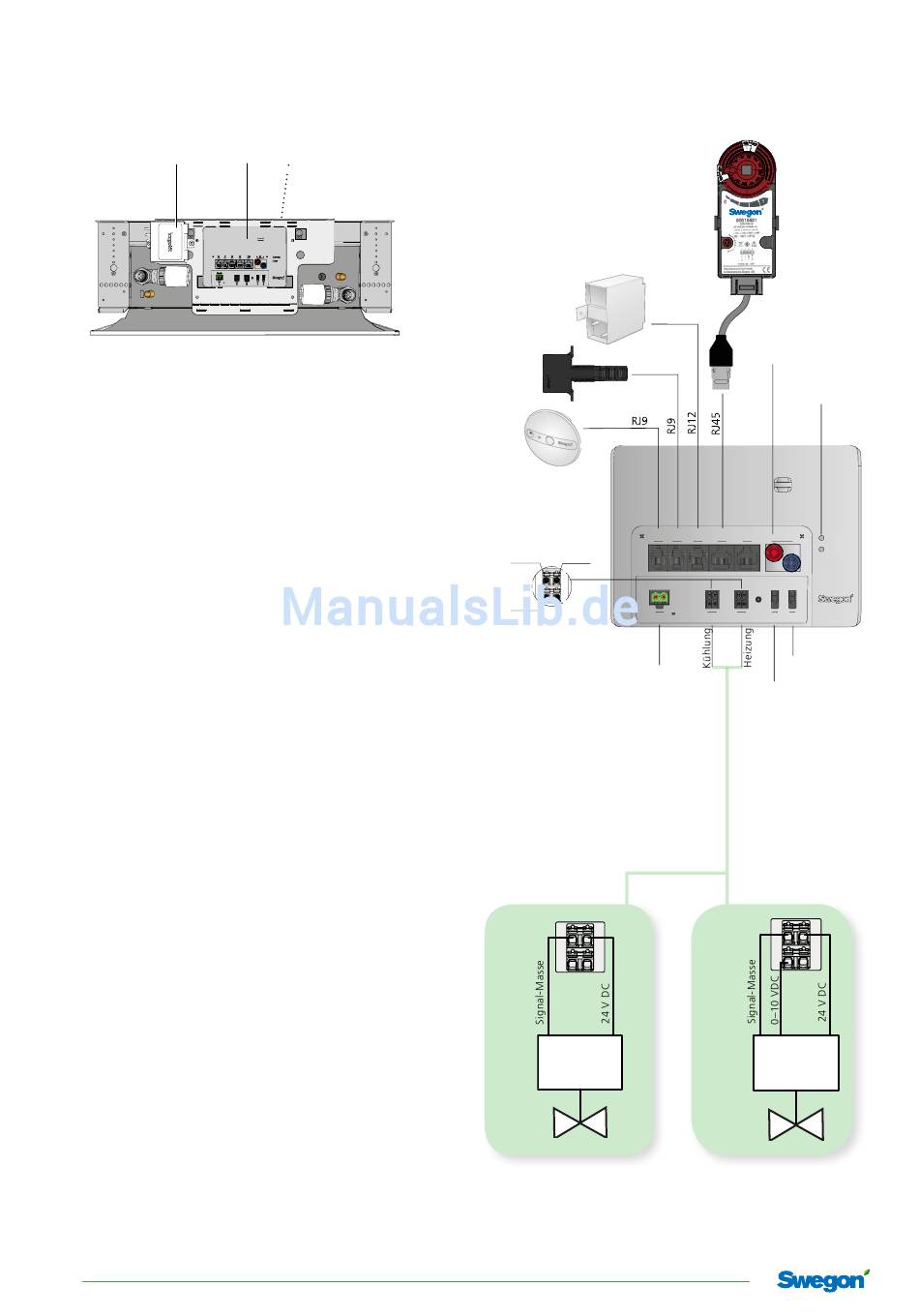

WISE Parasol, Anschluss.
Es gibt verschiedene Stellantriebsarten.
Beim Anschluss thermischer Stellan-
triebe wie Swegons Stellantrieb ACTU-
ATORb, siehe Abb. a.
Beim Anschluss von Stellantrieben mit
0–10-V-Steuersignal, siehe Abb. b.
Thermischer
Stellantrieb
a. Anschluss eines thermi-
schen Stellantriebs
Motor
Druckschlauch
6 7 8
9 10
+11-
POWER
1
2
3
4 5
Temperaturfühler
(Zubehör)
Ventilstell-
Kondensatsensor
antrieb
1 & 2
(Zubehör)
(Zubehör)
Stellantrieb
mit 0–10-V-
Steuersignal
b. Anschluss eines Stellan-
triebs mit 0–10-V-
Steuersignal HINWEIS!
24-V-DC-Versorgung
LED
STATUS
COM
